申请日2015.04.19
公开(公告)日2015.07.01
IPC分类号C02F9/14
摘要
一种医用无菌水处理设备，其包括进水单元以及处理单元;所述进水单元包括进水口、原水处理单元以及出水口;所述原水处理单元为圆柱形结构，其内设置有纤维竖条;所述进水单元的出水口与所述处理单元的进水口相连;所述处理单元的进水口端设置除垢装置，所述除垢装置包括开关，电源以及电极;所述处理单元的进水口后设置生物膜，生物膜后设置纤维竖条;所述进水单元的出水口和所述处理单元的进水口之间通过环形管道相连。
权利要求书
1.一种医用无菌水处理设备，其包括进水单元以及处理单元;所述进水单元包括进水口、原水处理单元以及出水口;所述原水处理单元为圆柱形结构，其内设置有纤维竖条;所述进水单元的出水口与所述处理单元的进水口相连;所述处理单元的进水口端设置除垢装置，所述除垢装置包括开关，电源以及电极;所述处理单元的进水口后设置生物膜，生物膜后设置纤维竖条;其特征在于：所述进水单元的出水口和所述处理单元的进水口之间通过环形管道相连。
2.根据权利要求1所述的医用无菌水处理设备，其特征在于：所述除垢装置设置于所述环形的内环。
3.根据权利要求2所述的医用无菌水处理设备，其特征在于：所述处理单元中的纤维竖条的横截面为中空环形结构，其内环大小对应于所述环形管道的大小。
4.根据权利要求3所述的医用无菌水处理设备，其特征在于：所述处理单元为圆柱形结构，其进水口位于圆柱形的一个底面，其出水口设置于圆柱形的侧面以及与进水口相对的底面。
5.根据权利要求4所述的医用无菌水处理设备，其特征在于：所述与进水口相对的底面上的出水口大小对应于所述环形的内环。
6.根据权利要求5所述的医用无菌水处理设备，其特征在于：所述与进水口相对的底面上还设置有反冲洗口，所述反冲洗口设置为与所述中空环形结构对应的环形结构。
7.根据权利要求5-6之一所述的医用无菌水处理设备，其特征在于：所述侧面和底面的出水口汇聚到一个统一的出水口，所述统一的出水口设置紫外杀毒装置。
8.根据权利要求1-7所述的医用无菌水处理设备，其特征在于：所述侧面设置多个出水口。
9. 一种医用无菌水处理设备，其包括进水单元以及处理单元;所述进水单元包括进水口、原水处理单元以及出水口;所述原水处理单元为圆柱形结构，其内设置有纤维竖条;所述进水单元的出水口与所述处理单元的进水口相连;所述处理单元的进水口端设置除垢装置，所述除垢装置包括开关，电源以及电极;所述处理单元的进水口后设置生物膜，生物膜后设置纤维竖条。
说明书
一种医用无菌水处理设备
技术领域
本发明涉及一种水处理设备，尤其涉及一种医用无菌水处理设备。
背景技术
随着我国医疗保障制度的不断完善和农村医保的全面实施，新建和扩建医院大量增加，迫切需要新型水处理设备。早前的一些医院纯水系统设计不合理，设备质量不过关，输水管路不规范，死水多，需要经常化学消毒，存在严重安全隐患。
最近几年医院中央纯水系统已有相对较一致的整体设计方案：医院用普通自来水、地表水或地下水为原水，通过医用膜处理水机，用适当的膜法水处理技术处理后，使原水中的某种或多种无机和有机物质得到分离或吸附，从而按预期的要求获得纯水供给有需求的科室使用。
现有技术中的这种医用水处理机通常由预处理、反渗透和后处理三大系统组成，水机在制水运行过程中，原水经增压泵后进行预处理，然后经高压泵提升压力后进入反渗透膜纯化处理，反渗透膜一侧的纯水被收集利用，另一侧的废水 则作为废弃物排放。
但是，现有技术中的使用反渗透膜处理机的技术的缺点在于, 原水的利用率只有50%左右，并且需要占据较大的空间;同时因排放侧的水压较高，水流在经过终端调节阀排放时，前端的高压突然降至普通常压，压差较大，水流突然降压所消耗的功最终以噪音形式予以释放，这样不仅白白浪费能耗，还产生大量噪音。
201210078376.5的发明专利提出了一种医用无菌水处理器，其通过使用纤维竖条和生物膜的组合，对于原水进行过滤，将过滤后的水经过紫外线灯的杀毒后，使其完全符合医用水的标准。 但是，妨该发明中的生物膜设置于进水口之后，其与进水口面积并不匹配，实际使用时仅在进水口对应的位置过滤水，而其余位置消耗较少，长期使用后导致其进水口对应的位置的膜性能降低，影响净水效果。
发明内容

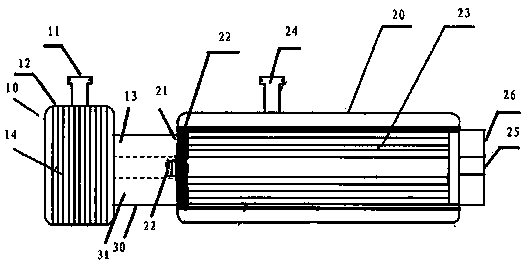

作为本发明的一个方面，提供了一种医用无菌水处理设备，其包括进水单元以及处理单元;所述进水单元包括进水口、原水处理单元以及出水口;所述原水处理单元为圆柱形结构，其内设置有纤维竖条;所述进水单元的出水口与所述处理单元的进水口相连;所述处理单元的进水口端设置除垢装置，所述除垢装置包括开关，电源以及电极;所述处理单元的进水口后设置生物膜，生物膜后设置纤维竖条;所述进水单元的出水口和所述处理单元的进水口之间通过环形管道相连。
优选的，所述除垢装置设置于所述环形的内环。
优选的，所述处理单元中的纤维竖条的横截面为中空环形结构，其内环大小对应于所述环形管道内环的大小。
优选的，所述处理单元为圆柱形结构，其进水口位于圆柱形的一个底面，其出水口设置于圆柱形的侧面以及与进水口相对的底面。
优选的，所述与进水口相对的底面上的出水口大小对应于所述环形的内环。
优选的，所述与进水口相对的底面上还设置有反冲洗口，所述反冲洗口设置为与所述中空环形结构对应的环形结构。
优选的，所述侧面和底面的出水口汇聚到一个统一的出水口，所述统一的出水口设置紫外杀毒装置。
优选的，所述侧面设置多个出水口。
优选的，所述与进水口相对的底面设置有生物膜。
优选的，所述进水单元的出水口通过另外一根环形管道与所述与进水口相对的底面上的出水口相连。
作为本发明的另外一个方面，提供了一种医用无菌水处理设备，其包括进水单元以及处理单元;所述进水单元包括进水口、原水处理单元以及出水口;所述原水处理单元为圆柱形结构，其内设置有纤维竖条;所述进水单元的出水口与所述处理单元的进水口相连;所述处理单元的进水口端设置除垢装置，所述除垢装置包括开关，电源以及电极;所述处理单元的进水口后设置生物膜，生物膜后设置纤维竖条;所述进水单元的出水口和所述处理单元的进水口之间通过环形管道相连，所述与进水口相对的底面设置有生物膜。
优选的，还包括所述进水单元的出水口通过另外一根环形管道与所述与进水口相对的底面上的出水口相连。
优选的，所述处理单元中的纤维竖条的横截面为中空环形结构，其内环大小对应于所述环形管道内环的大小。
优选的，所述处理单元为圆柱形结构，其进水口位于圆柱形的一个底面，其出水口设置于圆柱形的侧面。
优选的，所述与进水口相对的底面上还设置有反冲洗口，所述反冲洗口设置为与所述中空环形结构对应的环形结构。
优选的，还包括切换装置，所述切换装置能够将处理单元的两个底面的进水口和反冲洗口功能相互切换。
