申请日2015.04.18
公开(公告)日2015.08.05
IPC分类号E03F5/14; E03F7/02
摘要
本实用新型公开了一种新型污水处理池水闸，包括闸门座、固定在闸门座上的横梁和设置在闸门座中的闸门组件，所述闸门组件上端可转动地连接有转动螺杆，所述转动螺杆贯穿横梁并与横梁通过螺纹相连，所述闸门组件由两块上端连接于一体的闸板构成，所述闸板左右两端一体制成有导向块，所述闸门座中对应导向块设置有导向槽，所述导向块可上下移动地插接在导向槽中，所述导向槽内壁上设置有密封橡胶垫，所述闸门座中固定连接有过滤网，所述过滤网设置在两块闸板之间;本实用新型有效实现了对污水的截流和续流控制，同时具有密封效果好且能够对污水进行过滤的优点。
权利要求书

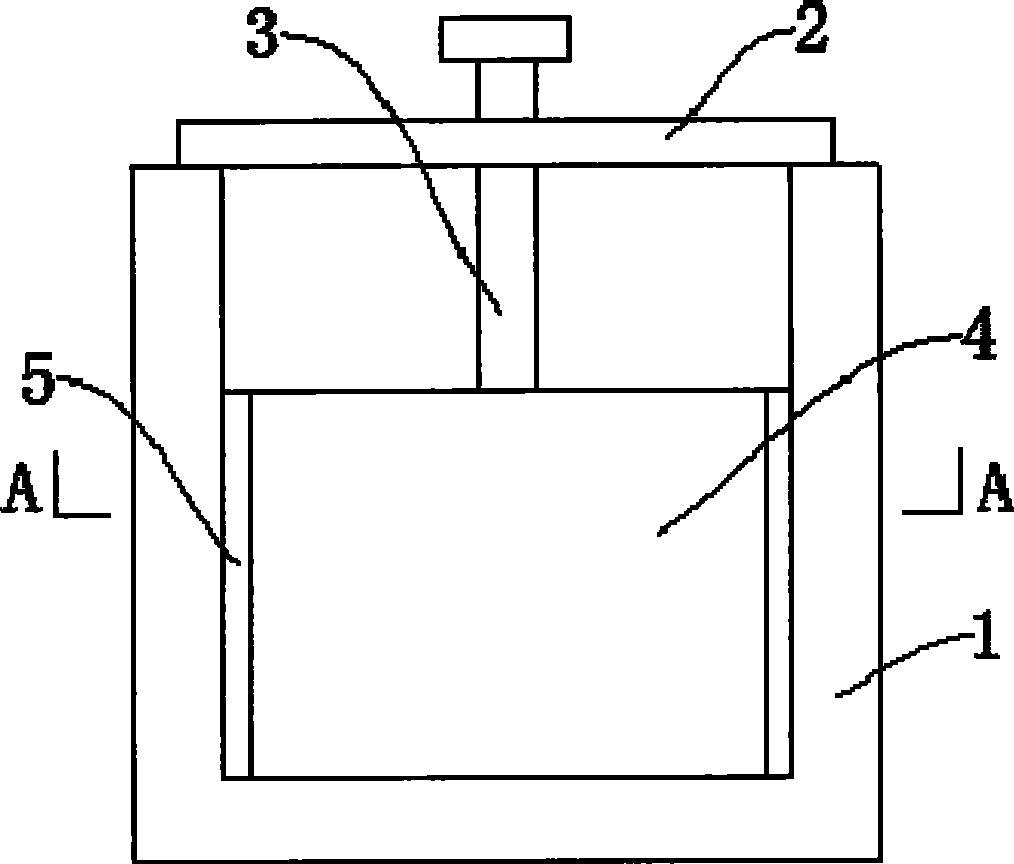

1.一种新型污水处理池水闸，其特征在于：包括闸门座(1)、 固定在闸门座(1)上的横梁(2)和设置在闸门座(1)中的闸门组 件，所述闸门组件上端可转动地连接有转动螺杆(3)，所述转动螺杆 (3)贯穿横梁(2)并与横梁(2)通过螺纹相连，所述闸门组件由 两块上端连接于一体的闸板(4)构成，所述闸板(4)左右两端一体 制成有导向块(5)，所述闸门座(1)中对应导向块(5)设置有导向 槽(6)，所述导向块(5)可上下移动地插接在导向槽(6)中，所述 导向槽(6)内壁上设置有密封橡胶垫(7)，所述闸门座(1)中固定 连接有过滤网(8)，所述过滤网(8)设置在两块闸板(4)之间。
说明书
一种新型污水处理池水闸
技术领域
本实用新型具体涉及一种新型污水处理池水闸，属于污水处理装置技 术领域。
背景技术
水闸是水利工程中常用的装置，其主要功能是通过闸板的移动来实现 对水流的截流或续流，目前在污水处理过程中同样会使用到水闸，然而目 前使用在污水处理过程中的水闸存在功能单一的缺点，且水闸的密封强度 不强，给整个污水处理带来了麻烦。
发明内容
针对上述问题，本实用新型要解决的技术问题是提供一种结构简单， 实用性强，能够有效实现对污水的截流和续流，同时具有密封效果好且能 够对污水进行过滤的新型污水处理池水闸。
本实用新型的新型污水处理池水闸，包括闸门座、固定在闸门座上的 横梁和设置在闸门座中的闸门组件，所述闸门组件上端可转动地连接有转 动螺杆，所述转动螺杆贯穿横梁并与横梁通过螺纹相连，所述闸门组件由 两块上端连接于一体的闸板构成，所述闸板左右两端一体制成有导向块， 所述闸门座中对应导向块设置有导向槽，所述导向块可上下移动地插接在 导向槽中，所述导向槽内壁上设置有密封橡胶垫，所述闸门座中固定连接 有过滤网，所述过滤网设置在两块闸板之间。
本实用新型有益效果：本实用新型的一种结构简单，实用性强，能够 有效实现对污水的截流和续流，同时具有密封效果好且能够对污水进行过 滤的新型污水处理池水闸;使用时，通过逆时针或顺时针来转动转动螺杆 即可控制闸门组件的上移或下移，从而来实现对污水的截流和续流;通过 两块闸板的设置以及密封橡胶垫的设置，极大地提高了水闸的密封强度， 能够有效阻断污水，防止污水的泄漏，通过过滤网的设置，能够实现对污 水的过滤，给污水的后期处理带来了极大地方便;本实用新型有效实现了 对污水的截流和续流控制，同时具有密封效果好且能够对污水进行过滤的 优点。
