申请日2015.03.06
公开(公告)日2015.06.24
IPC分类号C02F11/00; E02B3/02; C02F11/12; C02F11/14
摘要
本发明公开了一种城市内河箱涵淤泥清淤及分级脱水处理方法及系统，其中方法包括以下步骤：通过环保清淤机抽吸城市内河箱涵高有机质底泥，并输送至除杂装置;通过除杂装置去除杂质，然后通过泵送至除沙装置;除沙装置配置旋流离心分离器及筛机，除去90%以上74微米粒径以上的沙，剩余浆液自流入高效浓缩机;高效浓缩机配置混匀装置，在浆液自流入高效浓缩机的同时，添加环保絮凝剂，让浆液与絮凝剂在混匀装置中充分混合，上清液达标排放，底部浓浆经泵收集至脱水压榨装置;剩余细颗粒的浆液进入脱水压榨装置，同时添加环保絮凝助滤剂，压榨出的泥饼含水率低于40%，压榨出的清水回用做絮凝药剂的配置用水，或回用作冲洗水。

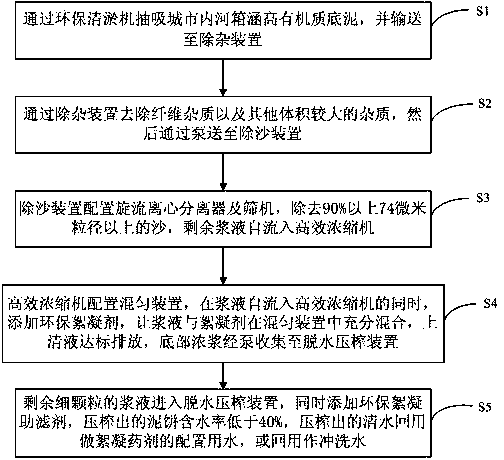

摘要附图
权利要求书
1.一种城市内河箱涵淤泥清淤及分级脱水处理方法，其特征在于,按以下步骤进行：
S1、通过环保清淤机抽吸城市内河箱涵高有机质底泥，并输送至除杂装置;
S2、通过除杂装置去除纤维杂质以及其他体积较大的杂质，然后通过泵送至除沙装置;
S3、除沙装置配置旋流离心分离器及筛机，除去90%以上74微米粒径以上的沙，剩余浆液自流入高效浓缩机;
S4、高效浓缩机配置混匀装置，在浆液自流入高效浓缩机的同时，添加环保絮凝剂，让浆液与絮凝剂在混匀装置中充分混合，并进入组合式浓缩池浓缩沉降，上清液达标排放，底部浓浆经泵收集至脱水压榨装置;
S5、剩余细颗粒的浆液进入脱水压榨装置，同时添加环保絮凝助滤剂，压榨出的泥饼含水率低于40%，压榨出的清水回用做絮凝药剂的配置用水，或回用作冲洗水。
2.根据权利要求1所述的方法，其特征在于，步骤S1中环保清淤机沉到底泥表层，抽吸泥浆浓度高，另外环保清淤机的吸口处采用防护罩，以减少扰动。
3.根据权利要求1所述的方法，其特征在于，所述除杂装置为不锈钢分层筛，去除的杂质包括砖块、石子、塑料袋、树根、树叶以及烂布条。
4.根据权利要求1所述的方法，其特征在于，所述组合式浓缩池的底部配有浓泥收集斗，根据泥浆性能及处理要求，串并联组合使用。
5.根据权利要求1所述的方法，其特征在于，所述脱水压榨装置采用集装箱式结构，便于拆卸运输。
6.根据权利要求1所述的方法，其特征在于，所述脱水压榨装置的执行机构采用PLC自动控制。
7.一种城市内河箱涵淤泥清淤及分级脱水系统，其特征在于，包括：
环保清淤机，用于抽吸城市内河箱涵高有机质底泥，并输送至除杂装置;
除杂装置，用于去除纤维杂质以及其他体积较大的杂质，然后通过泵送至除沙装置;
除沙装置，其配置旋流离心分离器及筛机，用于除去90%以上74微米粒径以上的沙，沙的含水率低于30%，剩余浆液自流入高效浓缩机;
高效浓缩机，其配置混匀装置，在浆液自流入高效浓缩机的同时，添加环保絮凝剂，让浆液与絮凝剂在混匀装置中充分混合，上清液达标排放，底部浓浆经泵收集至脱水压榨装置;
脱水压榨装置，剩余细颗粒的浆液进入该脱水压榨装置，同时添加环保絮凝助滤剂，压榨出的泥饼含水率低于40%，压榨出的清水回用做絮凝药剂的配置用水，或回用作冲洗水。
说明书
城市内河箱涵淤泥清淤及分级脱水处理方法及系统
技术领域
本发明涉及城市内河清淤，尤其涉及一种城市内河箱涵淤泥清淤及分级脱水处理方法及系统。
背景技术
城市内河箱涵清淤淤泥的运输方式是罐车拖运至渔塘、农田等堆放或小船转大船然后外海抛弃，这样的处理方式能耗大、效率低，占用大量的土地资源，或者影响海洋资源，污染环境。因此，淤泥的脱水干化处理技术的发展对于生态环境的保护有非常重要的意义。
污泥脱水固化处理方法，申请号2011104062220.0，该专利涉及一种污泥脱水固化处理方法，但该专利没有分级脱水处理，对渣料的后续利用不利，且该专利使用水泥作为固化剂的主要添加剂，会导致出水碱性，对环境造成影响。
发明内容
本发明要解决的技术问题在于针对现有技术中对污泥处理不彻底，处理后的渣料含水率高且不便于后续利用的缺陷，提供一种城市内河箱涵淤泥清淤及分级脱水处理方法及系统。
本发明解决其技术问题所采用的技术方案是：
提供一种城市内河箱涵淤泥清淤及分级脱水处理方法，按以下步骤进行：
S1、通过环保清淤机抽吸城市内河箱涵高有机质底泥，并输送至除杂装置;
S2、通过除杂装置去除纤维杂质以及其他体积较大的杂质，然后通过泵送至除沙装置;
S3、除沙装置配置旋流离心分离器及筛机，除去90%以上74微米粒径以上的沙，剩余浆液自流入高效浓缩机;
S4、高效浓缩机配置混匀装置，在浆液自流入高效浓缩机的同时，添加环保絮凝剂，让浆液与絮凝剂在混匀装置中充分混合，并进入组合式浓缩池浓缩沉降，上清液达标排放，底部浓浆经泵收集至脱水压榨装置;
S5、剩余细颗粒的浆液进入脱水压榨装置，同时添加环保絮凝助滤剂，压榨出的泥饼含水率低于40%，压榨出的清水回用做絮凝药剂的配置用水，或回用作冲洗水。
本发明所述的方法中，步骤S1中环保清淤机沉到底泥表层，抽吸泥浆浓度高，另外环保清淤机的吸口处采用防护罩，以减少扰动。
本发明所述的方法中，所述除杂装置为不锈钢分层筛，去除的杂质包括砖块、石子、塑料袋、树根、树叶以及烂布条。
本发明所述的方法中，所述混匀装置为组合式浓缩池，底部配有浓泥收集斗，根据泥浆性能及处理要求，串并联组合使用。
本发明所述的方法中，所述脱水压榨装置采用集装箱式结构，便于拆卸运输。
本发明所述的方法中，所述脱水压榨装置的执行机构采用PLC自动控制。
本发明还提供了一种城市内河箱涵淤泥清淤及分级脱水系统，包括：
环保清淤机，用于抽吸城市内河箱涵高有机质底泥，并输送至除杂装置;
除杂装置，用于去除纤维杂质以及其他体积较大的杂质，然后通过泵送至除沙装置;
除沙装置，其配置旋流离心分离器及筛机，用于除去90%以上74微米粒径以上的沙，沙的含水率低于30%，剩余浆液自流入高效浓缩机;
高效浓缩机，其配置混匀装置，在浆液自流入高效浓缩机的同时，添加环保絮凝剂，让浆液与絮凝剂在混匀装置中充分混合，上清液达标排放，底部浓浆经泵收集至脱水压榨装置;
脱水压榨装置，剩余细颗粒的浆液进入该脱水压榨装置，同时添加环保絮凝助滤剂，压榨出的泥饼含水率低于40%，压榨出的清水回用做絮凝药剂的配置用水，或回用作冲洗水。
本发明产生的有益效果是：本发明将城市内河箱涵淤泥清理出来后进行分类分级脱水干化处理将分为杂质类、沙类、泥类，为资源化利用提供了多种可行性。脱水后底泥体积只有原底泥体积的40%，大大缩小了运输量，降低运输能耗，且含水率低，运输不滴漏，不会形成二次污染。
