申请日2014.12.31
公开(公告)日2015.04.22
IPC分类号C02F9/02
摘要
本发明公开了城镇生活污水的处理方法及装置，包括高效吸附装置、第一过滤装置和第二过滤装置;高效吸附装置包括第一介质筒体和设置在第一介质筒体内的高效吸附材料;第一过滤装置包括第二介质筒体、固定板、第一过滤介质和立管;第二介质筒体包括第二筒体和第二筒盖，固定板水平焊接在第二筒体内，第一过滤介质的口部与固定板连接，立管的上端与固定板焊接，立管的下端与第二筒体焊接;第二过滤装置包括第三介质筒体、第二过滤介质和滤芯轴;第三介质筒体包括第三筒体和第三筒盖，滤芯轴的下端与第三筒体焊接;第二过滤介质套装在滤芯轴上并通过压紧螺母锁紧。污水经本发明处理后可达到城市污水再生利用中的城市杂用水水质标准。

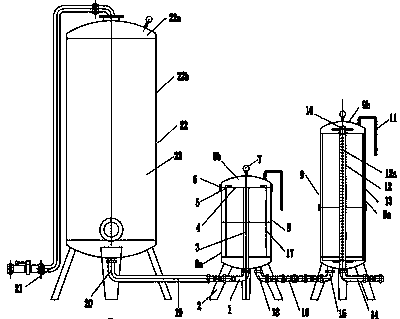

摘要附图
权利要求书
1.一种城镇生活污水的处理装置，其特征在于：包括高效吸附装置、第一过滤装置、第二过滤装置、第一连接管(19)和第二连接管(16);
所述高效吸附装置包括第一介质筒体(22)和设置在第一介质筒体(22)内的高效吸附材料(23)，所述第一介质筒体(22)的顶部具有第一进水口，第一介质筒体(22)的底部具有第一出水口;
所述第一过滤装置包括第二介质筒体(8)、固定板(4)、第一过滤介质(17)和立管(3);所述第二介质筒体(8)包括第二筒体(8a)和第二筒盖(8b)，第二筒体(8a)的底部具有第二进水口和第二出水口，所述固定板(4)水平焊接在第二筒体(8a)内，固定板(4)上开设有过孔(4a)，所述第一过滤介质(17)整体呈袋状，第一过滤介质(17)通过该过孔(4a)伸入到固定板(4)与第二筒体(8a)围成的腔体内，且第一过滤介质(17)的口部与固定板(4)连接，所述立管(3)竖直设置在第二筒体(8a)内，且立管(3)的上端穿过固定板(4)并与固定板(4)焊接，所述立管(3)的下端与第二筒体(8a)焊接并与第二进水口连通;
所述第一连接管(19)的一端与高效吸附装置上的第一出水口连接，所述第一连接管(19)的另一端与第一过滤装置上的第二进水口连接;
所述第二过滤装置包括第三介质筒体(9)、第二过滤介质(13)和滤芯轴(12);所述第三介质筒体(9)包括第三筒体(9a)和第三筒盖(9b)，所述第三筒体(9a)的底部具有第三进水口和第三出水口，所述滤芯轴(12)为中空的管体，在管体上的侧壁上沿长度方向设有多个小孔(12a)，所述滤芯轴(12)竖直设置在第三介质筒体(9)内，且滤芯轴(12)的下端与第三筒体(9a)焊接并与第三出水口连通;所述第二过滤介质(13)套装在滤芯轴(12)上并通过压紧螺母(10)锁紧在滤芯轴(12)上;
所述第二连接管(16)的一端与第一过滤装置上的第二出水口连接，所述第二连接管(16)的另一端与第二过滤装置上的第三进水口连接。
2.根据权利要求1所述的城镇生活污水的处理装置，其特征在于：所述第一过滤装置内设有三个第一过滤介质(17)，且所述立管(3)的上端位于三个第一过滤介质(17)的中间。
3.根据权利要求1或2所述的城镇生活污水的处理装置，其特征在于：所述第一过滤介质(17)的口部通过卡丁卡盘(5)与固定板(4)连接;
每个所述卡丁卡盘(5)包括卡盘(5b)和至少两个卡丁(5a)，各卡丁(5a)分别焊接在固定板(4)靠近过孔(4a)的边缘，且第一过滤介质(17)的口部具有弹性可压紧密封的连接部(17a)，第一过滤介质(17)的口部通过该连接部(17a)、卡丁(5a)用卡盘(5b)压紧密封。
4.根据权利要求1或2所述的城镇生活污水的处理装置，其特征在于：所述第一介质筒体(22)包括第一筒体(22b)与第一筒盖(22a)，第一筒体(22b)与第一筒盖(22a)通过压紧装置连接;所述第二筒体(8a)与第二筒盖(8b)通过压紧装置连接;所述第三筒体(9a)和第三筒盖(9b)通过压紧装置连接，所述第一筒体(22b)、第二筒体(8a)和第三筒体(9a)的底部均设有支脚(2)。
5.根据权利要求1或2所述的城镇生活污水的处理装置，其特征在于：所述第一筒盖(22a)、第二筒盖(8b)和第三筒盖(9b)上均设有压力表(7)和排气管(11)。
6.根据权利要求1或2所述的城镇生活污水的处理装置，其特征在于：所述第一介质筒体(22)的第一进水口处通过法兰盘连接有第一进管接头(21)，第一介质筒体(22)的第一出水口处焊接有第一出管接头(20);
所述第二筒体(8a)的第二进水口处焊接有第二进管接头(1)，所述第二筒体(8a)的第二出水口处焊接有第二出管接头(18);
所述第三筒体(9a)的第三进水口处焊接有第三进管接头(15)，所述第三筒体(9a)的第三出水口处焊接有第三出管接头(14);
所述第二连接管(16)的一端与第一过滤装置上的第二出管接头(18)可拆卸地连接在一起，所述第二连接管(16)的另一端与第二过滤装置上的第三进管接头(15)可拆卸地连接在一起。
7.根据权利要求6所述的城镇生活污水的处理装置，其特征在于：所述第一连接管(19)的一端与第一出管接头(20)通过法兰盘连接，所述第一连接管(19)的另一端与第二进管接头(1)通过法兰盘连接;
所述第二连接管(16)的一端与第二出管接头(18)通过法兰盘连接，所述第二连接管(16)的另一端与第三进管接头(15)通过法兰盘连接。
8.根据权利要求1或2所述的城镇生活污水的处理装置，其特征在于：所述第二过滤介质(13)的上下两侧靠近滤芯轴(12)的位置均设置有防漏密封圈。
9.根据权利要求1或2所述的城镇生活污水的处理装置，其特征在于：所述第一过滤介质(17)采用PE材料制成，所述第二过滤介质(13)采用PE材料制成。
10.一种城镇生活污水的处理方法，其特征在于：采用如权利要求1至9任一所述的城镇生活污水的处理装置，其包括以下步骤：
a、高效吸附步骤
待处理污水通过第一介质筒体(22)的第一进水口进入第一介质筒体(22)内，污水经第一介质筒体(22)内的高效吸附材料(23)去味、脱色处理后通过第一连接管(19)流入第一过滤装置;
b、粗过滤步骤
经高效吸附的污水通过第一过滤装置的立管(3)进入第二介质筒体(8)内，污水中的杂质和一部分胶体经第二介质筒体(8)内的第一过滤介质(17)过滤后通过第二连接管(16)进入第二过滤装置;
c、精过滤步骤
污水中的胶体杂质经第三介质筒体(9)内的第二过滤介质(13)过滤后，可达到城市污水再生利用(GBT18920-2002)中的城市杂用水水质标准，处理完后的水经滤芯轴(12)上的小孔(12a)进入滤芯轴(12)，最后通过第三介质筒体(9)上的第三出水口排出。
说明书
城镇生活污水的处理方法及装置
技术领域
本发明属于过滤技术领域，具体涉及一种城镇生活污水的处理方法及装置。
背景技术
我国是淡水资源缺乏国家，尤其城市缺水十分严重。近年来国家加大了城市污水处理厂的建设，城市污水处理达标后水资源直接排放，随着我国城市化进程的速度加快，居民生活水平的不断提高，达标后的生活污水排放量非常巨大，而且每年排放量的递增速度越来越快。经估算城市自来水供水量的80%变为了城市污水排入城市管网中，若将其收集起来，经再生处理后，其中70%可回用于城市杂用水、景观环境用水等。长期以来在城市建设中：道路清洗;消防、城市绿化用水;车辆冲洗;建筑施工杂用水等都是直接使用自来水，据资料统计测算：城市“浇洒道路和场地用水量1.0-1.5(L/㎡.次)，浇洒次数2-3 (次/d); 绿化用水量1.5-2.0(L/㎡.次)，浇洒次数1-2”， 消耗了大量的城市自来水。表面看方便快捷，但是，经测算再生利用水生产成本的水价为1元/ 立方米以内，而道路清洗、消防、绿化、车辆冲洗等用自来水的水价为3-4元/ 立方米。既浪费水资源，又消耗能源，政府的城市维护费浪费也不可细算，所以尽快普及使用再生利用水，符合国家经济、社会的可持续发展。
发明内容
本发明的目的是提供一种城镇生活污水的处理方法及装置，它能对城镇污水处理厂(GB18918-2002一级标准中的A级)排放水除臭、降低污水色度，达到城市污水再生利用(GBT18920-2002)中的城市杂用水水质标准。
本发明所述的城镇生活污水的处理装置，包括高效吸附装置、第一过滤装置、第二过滤装置、第一连接管和第二连接管;
所述高效吸附装置包括第一介质筒体和设置在第一介质筒体内的高效吸附材料，所述第一介质筒体的顶部具有第一进水口，第一介质筒体的底部具有第一出水口;
所述第一过滤装置包括第二介质筒体、固定板、第一过滤介质和立管;所述第二介质筒体包括第二筒体和第二筒盖，第二筒体的底部具有第二进水口和第二出水口，所述固定板水平焊接在第二筒体内，固定板上开设有过孔，所述第一过滤介质整体呈袋状，第一过滤介质通过该过孔伸入到固定板与第二筒体围成的腔体内，且第一过滤介质的口部与固定板连接，所述立管竖直设置在第二筒体内，且立管的上端穿过固定板并与固定板焊接，所述立管的下端与第二筒体焊接并与第二进水口连通;
所述第一连接管的一端与高效吸附装置上的第一出水口连接，所述第一连接管的另一端与第一过滤装置上的第二进水口连接;
所述第二过滤装置包括第三介质筒体、第二过滤介质和滤芯轴;所述第三介质筒体包括第三筒体和第三筒盖，所述第三筒体的底部具有第三进水口和第三出水口，所述滤芯轴为中空的管体，在管体上的侧壁上沿长度方向设有多个小孔，所述滤芯轴竖直设置在第三介质筒体内，且滤芯轴的下端与第三筒体焊接并与第三出水口连通;所述第二过滤介质套装在滤芯轴上并通过压紧螺母锁紧在滤芯轴上;
所述第二连接管的一端与第一过滤装置上的第二出水口连接，所述第二连接管的另一端与第二过滤装置上的第三进水口连接。
所述第一过滤装置内设有三个第一过滤介质，且所述立管的上端位于三个第一过滤介质的中间。
所述第一过滤介质的口部通过卡丁卡盘与固定板连接;
每个所述卡丁卡盘包括卡盘和至少两个卡丁，各卡丁分别焊接在固定板靠近过孔的边缘，且第一过滤介质的口部具有弹性可压紧密封的连接部，第一过滤介质的口部通过该连接部、卡丁用卡盘压紧密封。
所述第一介质筒体包括第一筒体与第一筒盖，第一筒体与第一筒盖通过压紧装置连接;所述第二筒体与第二筒盖通过压紧装置连接;所述第三筒体和第三筒盖通过压紧装置连接，所述第一筒体、第二筒体和第三筒体的底部均设有支脚。
所述第一筒盖、第二筒盖和第三筒盖上均设有压力表和排气管。
所述第一介质筒体的第一进水口处通过法兰盘连接有第一进管接头，第一介质筒体的第一出水口处焊接有第一出管接头;
所述第二筒体的第二进水口处焊接有第二进管接头，所述第二筒体的第二出水口处焊接有第二出管接头;
所述第三筒体的第三进水口处焊接有第三进管接头，所述第三筒体的第三出水口处焊接有第三出管接头;
所述第二连接管的一端与第一过滤装置上的第二出管接头可拆卸地连接在一起，所述第二连接管的另一端与第二过滤装置上的第三进管接头可拆卸地连接在一起。
所述第一连接管的一端与第一出管接头通过法兰盘连接，所述第一连接管的另一端与第二进管接头通过法兰盘连接;
所述第二连接管的另一端与第三进管接头通过法兰盘连接。
所述第二过滤介质的上下两侧靠近滤芯轴的位置均设置有防漏密封圈。
所述第一过滤介质采用PE材料制成，所述第二过滤介质采用PE材料制成。
本发明所述的一种城镇生活污水的处理方法，采用如权利要求1至9任一所述的城镇生活污水的处理装置，其包括以下步骤：
待处理污水通过第一介质筒体的第一进水口进入第一介质筒体内，污水经第一介质筒体内的高效吸附材料去味、脱色处理后通过第一连接管流入第一过滤装置;
b、粗过滤步骤
经高效吸附的污水通过第一过滤装置的立管进入第二介质筒体内，污水中的杂质和一部分胶体经第二介质筒体内的第一过滤介质过滤后通过第二连接管进入第二过滤装置;
c、精过滤步骤
污水中的胶体杂质经第三介质筒体内的第二过滤介质过滤后，可达到城市污水再生利用(GBT18920-2002)中的城市杂用水水质标准，处理完后的水经滤芯轴上的小孔进入滤芯轴，最后通过第三介质筒体上的第三出水口排出。
本发明专利具有以下优点：
(1)首先通过高效吸附装置对污水进行去味、脱色处理，接着通过第一过滤装置对污水中的杂质和一部分胶体进行粗过滤，最后通过第二过滤装置对污水中的胶体杂质进行精过滤;
(2)通过三个第一过滤介质同时进行过滤，增大了液体与第一过滤介质的接触面积，使过滤的效果更佳;
(3)高效吸附装置通过第一连接管与第一过滤装置可拆卸地连接在一起，第一过滤装置通过第二连接管与第二过滤装置可拆卸地连接在一起，当需要运输时，拆掉连接高效吸附装置和第一过滤装置的第一连接管，以及连接第一过滤装置和第二过滤装置的第二连接管即可，拆除非常方便，且便于运输;
(4)体积较小，占地面积小;
(5)清洗方便，通过对高效吸附装置、第一过滤装置、第二过滤装置的合理布局，使水力停留时间短，设备耐用，更换快捷，使用寿命长;
(6)设备成套、快速;
(7)设计工艺先进、合理，滤芯、滤材组合独创，密封连接安全;
(8)能耗低，运行费用低，运行效果稳定。
综上所述，本发明能够对城镇污水处理厂(GB18918-2002一级标准中的A级)排放水除臭、降低污水色度等，达到城市污水再生利用(GBT18920-2002)中的城市杂用水水质标准。
