申请日2015.04.15
公开(公告)日2015.08.05
IPC分类号C02F9/14
摘要
本实用新型涉及一种水处理装置，更具体地说涉及一种生物水处理系统，能够将氮化合物进行处理后生成无害的氮气，达到水的净化目的，采用生物处理法对含氮化合物进行处理。管道I一端连接在好氧菌处理池上，且管道I上安装有水泵I。管道II的一端与好氧菌处理池相连，且管道II上安装有压缩风机。管道III的一端与好氧菌池相连，另一端连接在沉淀池上，水泵II安装在管道III上。管道IV的一端与储气罐相连，另一端与沉淀池相连，风机安装在管道IV上。管道V一端连接在沉淀池上，另一端与厌氧菌处理池相连，水泵III安装在管道V上。厌氧菌处理池和温度计安装在水浴池内。管道VI一端与厌氧菌处理池相连，另一端与膜组罐相连，水泵IV安装在管道VI上。
权利要求书
1.一种生物水处理系统，包括管道I(1)、水泵I(2)、压缩风机(3)、管道 II(4)、好氧菌处理池(5)、管道III(6)、水泵II(7)、风机(8)、储气罐(9)、 管道IV(10)、沉淀池(11)、水泵III(12)、管道V(13)、厌氧菌处理池(14)、 水泵IV(15)、管道VI(16)、水泵V(17)、管道VII(18)、膜组罐(19)、水浴 池(20)、温度计(21)、水泵VI(21)、水管I(22)、好氧菌层(23)、水泵VII (24)、水管II(25)和厌氧菌层(26)，其特征在于：管道I(1)一端连接在 好氧菌处理池(5)上，且管道I(1)上安装有水泵I(2);管道II(4)的一 端与好氧菌处理池(5)相连，且管道II(4)上安装有压缩风机(3);好氧菌 层(23)固定在好氧菌处理池(5)内，水泵VI(21)位于好氧菌层(23)的上 方，水管I(22)一端与水泵VI(2I)相连，另一端穿过好氧菌层(23)伸入 好氧菌层(23)下方;管道III(6)的一端与好氧菌池(14)相连，另一端连接 在沉淀池(11)上，水泵II(7)安装在管道III(6)上;管道IV(10)的一端 与储气罐(9)相连，另一端与沉淀池(11)相连，风机(8)安装在管道IV(10) 上;管道V(13)一端连接在沉淀池(11)上，另一端与厌氧菌处理池(14) 相连，水泵III(12)安装在管道V(13)上;厌氧菌层(26)固定在厌氧菌处 理池(14)内，水泵VII(24)位于厌氧菌层(26)的上方，水管II(25)一端 与水泵VII(24)相连，另一端穿过厌氧菌层(26)伸入厌氧菌层(26)的下方; 厌氧菌处理池(14)和温度计(21)安装在水浴池(20)内;管道VI(16)一 端与厌氧菌处理池(14)相连，另一端与膜组罐(19)相连，水泵IV(15)安 装在管道VI(16)上;管道VII(18)的一端连接在膜组罐(19)上，且水泵V (17)安装在管道VII(18)上。
2.根据权利要求1所述的一种生物水处理系统，其特征在于：所述好氧菌处理 池(5)上端开口，内部的液体与空气接触。
3.根据权利要求1所述的一种生物水处理系统，其特征在于：所述储气罐(9) 内储存的是氮气。
4.根据权利要求1所述的一种生物水处理系统，其特征在于：所述沉淀池(11) 和厌氧菌处理池(14)上端都封闭。
5.根据权利要求1所述的一种生物水处理系统，其特征在于：所述膜组罐(19) 内部的膜组由反透膜、超滤膜、微滤膜和中空纤维膜组成。
6.根据权利要求1所述的一种生物水处理系统，其特征在于：所述水浴池(20) 内的水被加热到20～25摄氏度。
说明书
一种生物水处理系统
技术领域
本实用新型主要涉及一种水处理装置，更具体地说涉及一种生物水处理系 统。
背景技术
从我国水环境的形势来看，含氮化合物的污染已经成为我国水污染的主要 问题，而目前我国的污水处理厂无论是工业废水还是生活用书脱氮比例及效率 都是很低的，所以有必要针对低浓度废水的脱氮问题提出更为实际有效的脱氮 方案。目前水处理厂进行污水处理很多依然采取无机或者化学处理法，这样做 的污染比较严重且原料浪费大，成本高。
实用新型内容
本实用新型主要解决的技术问题是提供一种水处理装置，更具体地说涉及 一种生物水处理系统，能够将氮化合物进行处理后生成无害的氮气，达到水的 净化目的，采用生物处理法对含氮化合物进行处理，污染小，还可以去除水中 含有的有机物。
为解决上述技术问题，本实用新型涉及一种水处理装置，更具体地说涉及 一种生物水处理系统，包括管道I、水泵I、压缩风机、管道II、好氧菌处理 池、管道III、水泵II、风机、储气罐、管道IV、沉淀池、水泵III、管道V、厌 氧菌处理池、水泵IV、管道VI、水泵V、管道VII、膜组罐、水浴池、温度计、 水泵VI、水管I、好氧菌层、水泵VII、水管II和厌氧菌层，能够将氮化合物进 行处理后生成无害的氮气，达到水的净化目的，采用生物处理法对含氮化合物 进行处理，污染小，还可以去除水中含有的有机物。

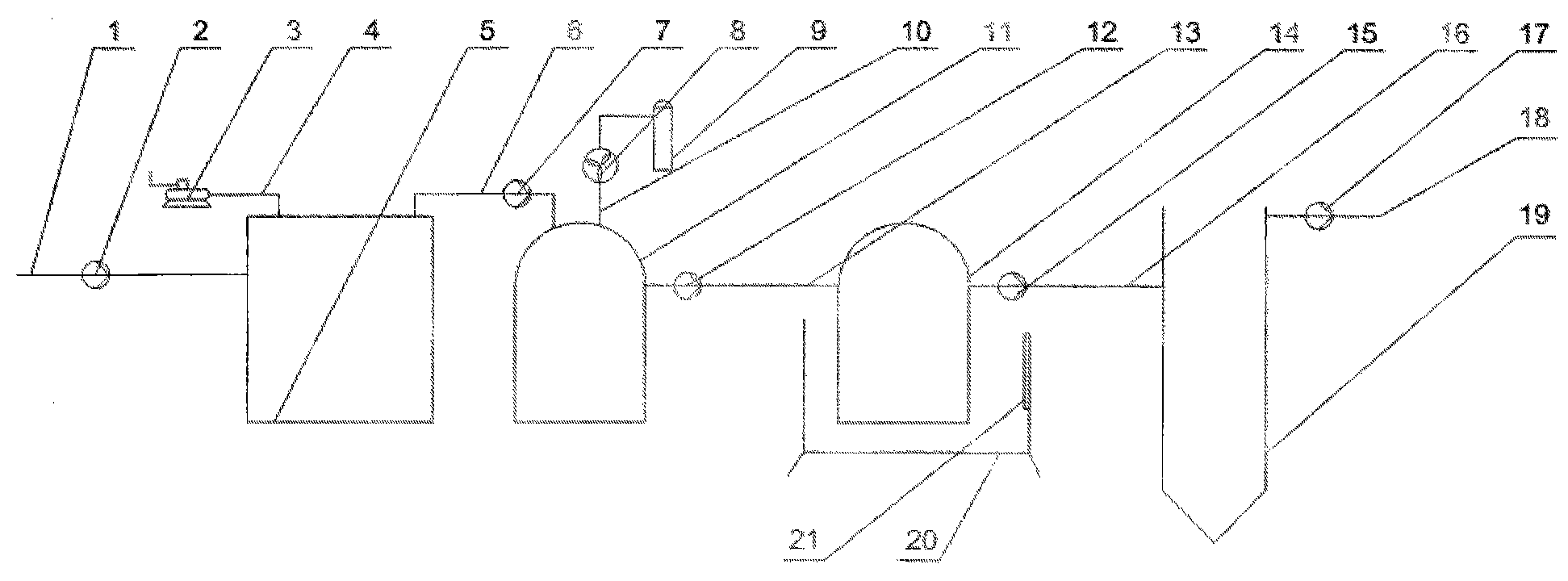

管道I一端连接在好氧菌处理池上，且管道I上安装有水泵I。管道II的 一端与好氧菌处理池相连，且管道II上安装有压缩风机。好氧菌层固定在好氧 菌处理池内，水泵VI位于好氧菌层的上方，水管I一端与水泵VI相连，另一端 穿过好氧菌层伸入好氧菌层下方。管道III的一端与好氧菌池相连，另一端连接 在沉淀池上，水泵II安装在管道III上。管道IV的一端与储气罐相连，另一端与 沉淀池相连，风机安装在管道IV上。管道V一端连接在沉淀池上，另一端与厌 氧菌处理池相连，水泵III安装在管道V上。厌氧菌层固定在厌氧菌处理池内， 水泵VII位于厌氧菌层的上方，水管II一端与水泵VII相连，另一端穿过厌氧菌层 伸入厌氧菌层的下方。厌氧菌处理池和温度计安装在水浴池内。管道VI一端与 厌氧菌处理池相连，另一端与膜组罐相连，水泵IV安装在管道VI上。管道VII的 一端连接在膜组罐上，且水泵V安装在管道VII上。
作为本方案的进一步优化，本实用新型一种生物水处理系统所述的好氧菌 处理池上端开口，内部的液体与空气接触。
作为本方案的进一步优化，本实用新型一种生物水处理系统所述的储气罐 内储存的是氮气。
作为本方案的进一步优化，本实用新型一种生物水处理系统所述的沉淀池 和厌氧菌处理池上端都封闭。
作为本方案的进一步优化，本实用新型一种生物水处理系统所述的膜组罐 内部的膜组由反透膜、超滤膜、微滤膜和中空纤维膜组成。
作为本方案的进一步优化，本实用新型一种生物水处理系统所述的水浴池 内的水被加热到20～25摄氏度。
本实用新型的优点是：能够将氮化合物进行处理后生成无害的氮气，达到 水的净化目的，采用生物处理法对含氮化合物进行处理，污染小，还可以去除 水中含有的有机物。
