规模化养猪场粪便污水零排放系统

　　申请日2015.02.12

　　公开(公告)日2015.12.23

　　IPC分类号C02F9/14

　　摘要

　　本实用新型公开了一种规模化养猪场粪便污水零排放系统，包括设置在养猪场圈舍内的清洗装置和排污装置，所述清洗装置为高压清洗泵，所述排污装置为地下排污管，所述地下排污管依次通过管道与曝气池、过滤池和沼气厌氧发酵装置相连，所述曝气池内设有曝气管，所述过滤池内设有过滤填料，所述沼气厌氧发酵装置为高效厌氧折流反应器;本实用新型的优点在于：不但降低了用水量，减少了氮含量，而且结构简单，使用成本较低，不容易出现故障，维护成本较低。

　　权利要求书

　　1.一种规模化养猪场粪便污水零排放系统，其特征在于：包括设置在养猪场圈舍内的清洗装置和排污装置，所述清洗装置为高压清洗泵，所述排污装置为地下排污管，所述地下排污管依次通过管道与曝气池、过滤池和沼气厌氧发酵装置相连，所述曝气池内设有曝气管，所述过滤池内设有过滤填料，所述沼气厌氧发酵装置为高效厌氧折流反应器。

　　2.根据权利要求1所述的一种规模化养猪场粪便污水零排放系统，其特征在于：所述过滤填料设有上中下三层，分别为石英砂层、锰砂层和无烟煤层。

　　3.根据权利要求1所述的一种规模化养猪场粪便污水零排放系统，其特征在于：所述过滤池的底部还设有排泥泵，并与排泥管道相连，能够将污泥排出。

　　4.根据权利要求1所述的一种规模化养猪场粪便污水零排放系统，其特征在于：所述的过滤池和沼气厌氧发酵装置之间通过滗水管相连通。

　　5.根据权利要求1所述的一种规模化养猪场粪便污水零排放系统，其特征在于：所述沼气厌氧发酵装置还通过管道与所述清洗装置相连。

　　说明书

　　一种规模化养猪场粪便污水零排放系统

　　技术领域

　　本实用新型涉及一种养猪场粪便污水排放装置，具体地说是一种规模化养猪场粪便污水零排放系统，属于养猪场粪便污水排放装置领域。

　　背景技术

　　近年来，随着人民生活水平的提高，生猪产品的需求量不断增加，推动了生猪养殖业的持续稳定发展。生猪养殖业的发展不仅促进了农业产业结构的调整，而且也成为农业增效、农民增收的新的经济增长点。但随着生猪养殖业不断发展，其排泄物环境污染的问题也十分突出。名称为“一种规模化养猪场粪便污水零排放系统”申请号为“201420044721.8”的中国实用新型专利公开了一种规模化养猪场粪便污水零排放系统，包括污染排放控制子系统、能源回收利用子系统和物质回收利用子系统，所述三个子系统之间互相连接。然而，该系统虽然降低了用水量，减少了氮含量，但是，结构复杂，使用成本较高，而且容易出现故障，维护成本较高。

　　实用新型内容

　　为了解决上述问题，本实用新型设计了一种规模化养猪场粪便污水零排放系统，不但降低了用水量，减少了氮含量，而且结构简单，使用成本较低，不容易出现故障，维护成本较低。

　　本实用新型的技术方案为：

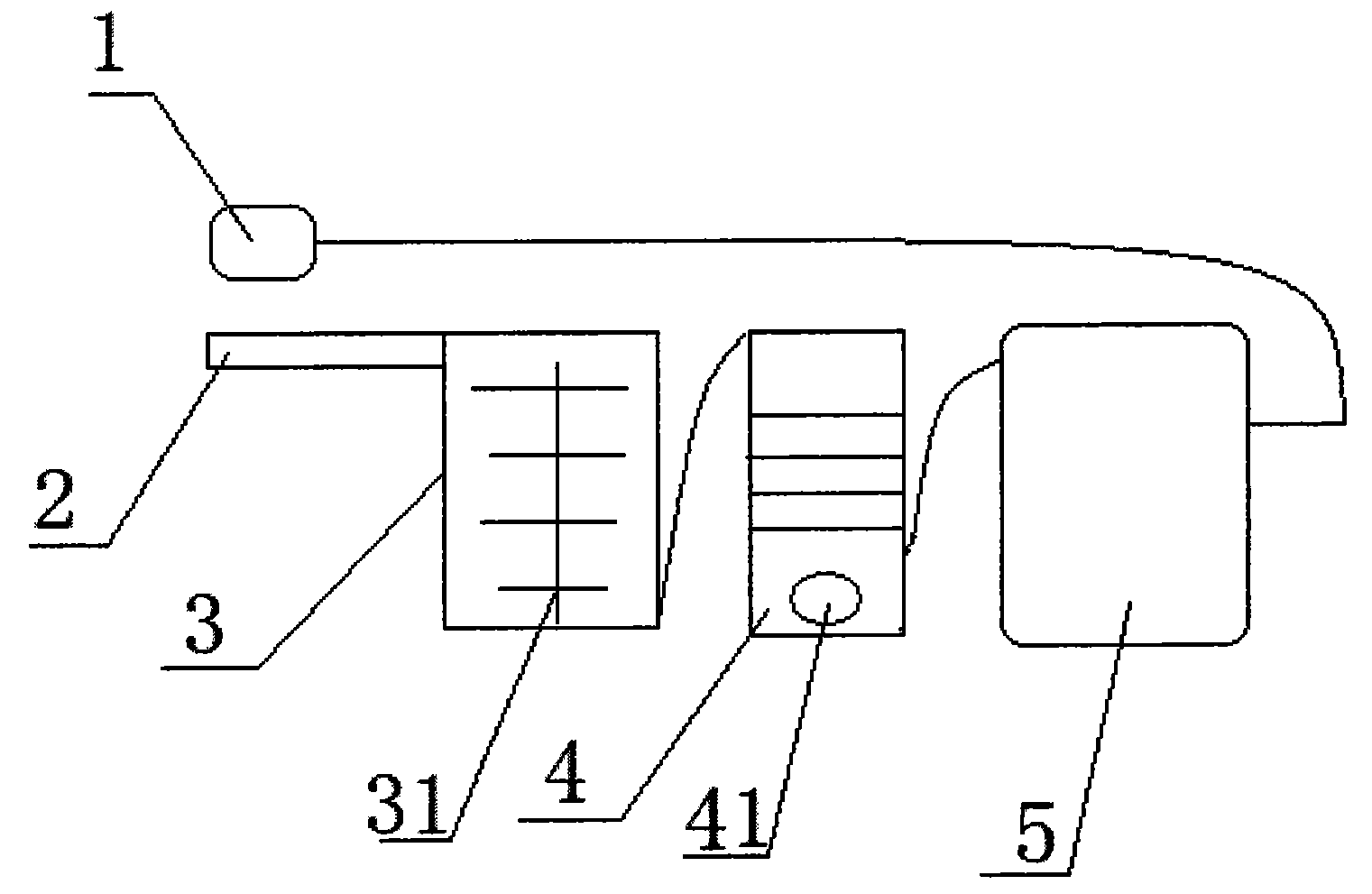

　　一种规模化养猪场粪便污水零排放系统，包括设置在养猪场圈舍内的清洗装置和排污装置，所述清洗装置为高压清洗泵，所述排污装置为地下排污管，所述地下排污管依次通过管道与曝气池、过滤池和沼气厌氧发酵装置相连，所述曝气池内设有曝气管，所述过滤池内设有过滤填料，所述沼气厌氧发酵装置为高效厌氧折流反应器，结构简单、投资少、运行管理方便，通过厌氧微生物将粪污中的有机物转化成沼气，同时得到含有氮、磷、钾等营养元素的沼液。

　　进一步地，所述过滤填料设有上中下三层，分别为石英砂层、锰砂层和无烟煤层，过滤效果好。

　　进一步地，所述过滤池的底部还设有排泥泵，并与排泥管道相连，能够将污泥排出。

　　进一步地，所述的过滤池和沼气厌氧发酵装置之间通过滗水管相连通，去除部分污水。

　　进一步地，所述沼气厌氧发酵装置还通过管道与所述清洗装置相连，能够将发酵所得的最上层清液，用来作为冲洗设备的用水，节省了用水。

　　另外，所述养猪场圈舍内还设有清粪装置，所述清粪装置采用干清粪工艺，减少污水量，降低污水中的污染物浓度，减少后续污水处理的成本，同时减少了冲洗圈舍的用水量，用水量减少20%以上。

　　本实用新型的优点在于：不但降低了用水量，减少了氮含量，而且结构简单，使用成本较低，不容易出现故障，维护成本较低。
