申请日2015.02.11
公开(公告)日2015.07.29
IPC分类号C02F9/14
摘要

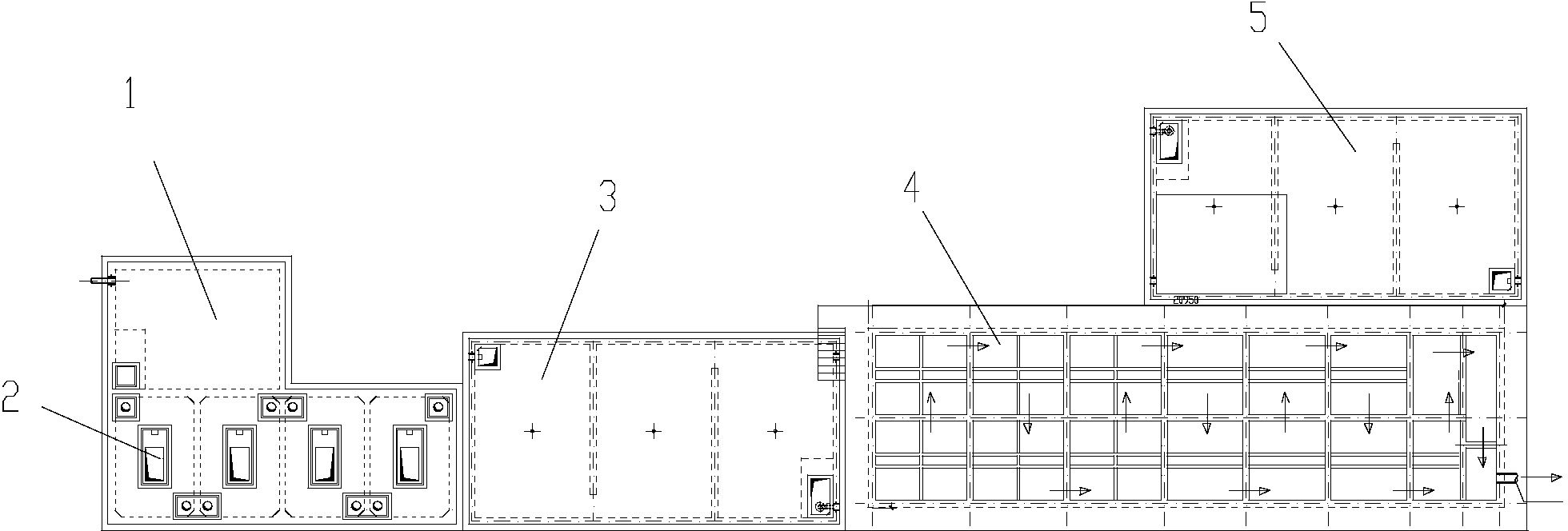

本实用新型公开了一种集成式污水处理装置，与生活污水下水道连接的污水蓄积池(1)的出口连接有多级常温厌氧反应装置(2)，所述的多级常温厌氧反应装置(2)出水口连接有污水调节池(3)，所述的污水调节池(3)内安装有潜污泵和与所述的潜污泵的控制系统通信连接的液位控制器，所述的污水调节池(3)通过所述的潜污泵连接有深度好氧污水处理装置(4)，所述的深度好氧污水处理装置(4)的出水口连接有中水池(5)。本实用新型是一种处理效果好、不产生二次污染且运行能耗低、操作维护简单、运行成本低的集成式污水处理装置。
权利要求书
1.一种集成式污水处理装置，其特征是：与生活污水下水道连 接的污水蓄积池(1)的出口连接有多级常温厌氧反应装置(2)，所述的 多级常温厌氧反应装置(2)出水口连接有污水调节池(3)，所述的污水 调节池(3)内安装有潜污泵和与所述的潜污泵的控制系统通信连接的 液位控制器，所述的污水调节池(3)通过所述的潜污泵连接有深度好 氧污水处理装置(4)，所述的深度好氧污水处理装置(4)的出水口连接 有中水池(5)。
2.根据权利要求1所述的集成式污水处理装置，其特征是：所 述的潜污泵连接有流量控制器。
3.根据权利要求1或2所述的集成式污水处理装置，其特征是： 所述的多级常温厌氧反应装置(2)的级数为四到六级，以污水滞留期 为8小时～12小时而定。
4.根据权利要求1或2所述的集成式污水处理装置，其特征是： 所述的深度好氧污水处理装置(4)的级数为9～15级，以污水滞留期 在10小时～12小时而定。
5.根据权利要求1或2所述的集成式污水处理装置，其特征是： 所述的多级常温厌氧反应装置(2)为地埋式，地面只现池口，且高于 地面100mm～120mm，进水管高度与下水道自然相连，出水管高于后面 的所述的污水调节池(3)，密封液位高于集气罩(6)的高度为280mm～ 320mm。
6.根据权利要求1或2所述的集成式污水处理装置，其特征是： 所述的深度好氧污水处理装置(4)包括串联的多级曝气池(7)、最后一 级曝气池(7)连接有沉淀池(8)，所述的沉淀池(8)连接有过滤池(9)， 所述的过滤池(9)连接有消毒池(10)，每个所述的曝气池(7)安装有生 物巢(11)和曝气头(12)，所述的生物巢(11)由众多的生物球用支架和 密封网固定组成。
说明书
集成式污水处理装置
技术领域
本实用新型涉及一种生活污水处理装置，特别是一种集成式污水 处理装置。
背景技术
现在生活污水的处理工艺技术，基本是沿用100多年前由英国人 发明的活性污泥法及其改进型;随着污水处理量的增加，其固有的毛 病就显现出来，尤其是剩余污泥，成了城市的重要污染源。活性污泥 法处理工艺，主要问题有以下几点：
1、活性污泥法需要根据水质情况，调整污泥量，且产生的剩余 污泥量大(约占污水处理量的0.1～0.3%);这种污泥脱水困难，且产 生恶臭，处理成本高。
2、生产过程“二次污染”严重，曝气时大量臭气源源不断地散 发到空中。
3、操作、维护麻烦。
4、能耗高，化学药剂投入量大，运行成本高。
实用新型内容
本实用新型所要解决的技术问题是提供一种处理效果好、不产生 二次污染且运行能耗低、操作维护简单、运行成本低的集成式污水处 理装置。
为了解决上述技术问题，本实用新型提供的集成式污水处理装 置，与生活污水下水道连接的污水蓄积池的出口连接有多级常温厌氧 反应装置，所述的多级常温厌氧反应装置出水口连接有污水调节池， 所述的污水调节池内安装有潜污泵和与所述的潜污泵的控制系统通 信连接的液位控制器，所述的污水调节池通过所述的潜污泵连接有深 度好氧污水处理装置，所述的深度好氧污水处理装置的出水口连接有 中水池。
所述的潜污泵连接有流量控制器。
所述的多级常温厌氧反应装置的级数为四到六级，以污水滞留期 为8小时～12小时而定。
所述的深度好氧污水处理装置的级数为9～15级，以污水滞留期 在10小时～12小时而定。
所述的多级常温厌氧反应装置为地埋式，地面只现池口，且高于 地面100mm～120mm，进水管高度与下水道自然相连，出水管高于后面 的所述的污水调节池，密封液位高于集气罩的高度为280mm～320mm。
所述的深度好氧污水处理装置包括串联的多级曝气池、最后一级 曝气池连接有沉淀池，所述的沉淀池连接有过滤池，所述的过滤池连 接有消毒池，每个所述的曝气池安装有生物巢和曝气头，所述的生物 巢由众多的生物球用支架和密封网固定组成。
采用上述技术方案的集成式污水处理装置，生活污水经下水道流 入污水蓄积池，经沉砂后自流进入多级常温厌氧反应装置，出水流入 污水调节池;污水调节池内安装有潜污泵和液位控制器(高水平启动， 低水位关闭)，工作时污水经流量控制器进入多级深度好氧污水处理 装置，曝气完成后，出水流入沉淀池进一步消除可视物(此时水已经 清彻透明)，然后进入中水池备用(出水可达到城市杂用水标准)，消 毒后可广泛可用于厕所、场地清洗以及绿化、景观用水。
集成式污水处理系统的关键是多级常温厌氧反应装置和多级深 度好氧污水处理装置的结合(当然也可根据需要与其他传统污水处理 系统相结合，主要用于已有系统的改造)，能够有效地解决现有工艺 技术的各种问题。其特点主要如下：
1、多级常温厌氧反应装置能使水体中的COD值降低80%以上，也 可以将一些污染成分的大分子变成容易处理的小分子。经厌氧处理后 的出水已经基本无异味，且不需要耗能。
2、多级深度好氧污水处理系统在此基础上运行，曝气时不产生 二次污染(无臭味)，且运行能耗低(曝气耗能只有传统工艺的50% 左右)。
3、该系统基本上没有剩余污泥形成(剩余物多为无机泥沙)，少 量有机污泥可回流到多级厌氧反应装置的前端进行再处理。
4、由于整个运行过程中不需要投入化学药剂，操作、维护简单， 整体运行成本较传统工艺大大降低。
5、投资省。
综上所述，本实用新型是一种处理效果好、不产生二次污染且运 行能耗低、操作维护简单、运行成本低的集成式污水处理装置。
