申请日2015.01.22
公开(公告)日2015.04.22
IPC分类号C10J3/04; C02F9/10
摘要
本发明提供了一种固定床碎煤加压气化污水的处理工艺方法。该固定床碎煤加压气化污水的处理工艺方法是指：经预处理后的固定床碎煤加压气化污水进入污水加压及预热单元，在污水加压及预热单元内，固定床碎煤加压气化污水经加压泵加压到预定压力后送入煤气预热器进行预热，预热后的固定床碎煤加压气化污水进入污水汽化及过热单元，在污水汽化及过热单元内，固定床碎煤加压气化污水被汽化为饱和污蒸汽，且饱和污蒸汽被进一步加热为过热污蒸汽，过热污蒸汽作为新气化剂代替传统气化剂被送入气化炉。本发明的技术方案解决了现有技术中对煤气化生产过程中产生的污水进行处理的能力薄弱的问题。
权利要求书
1.一种固定床碎煤加压气化 污水的处理工艺方法，其特征在于：经预处理后的固定床碎煤 加压气化污水进入污水加压及预热单元，在所述污水加压及预热单元内，所述固定床碎 煤加压气化污水经加压泵加压到预定压力后送入煤气预热器进行预热，预热后的所述固 定床碎煤加压气化污水进入污水汽化及过热单元，在所述污水汽化及过热单元内，所述 固定床碎煤加压气化污水被汽化为饱和污蒸汽，且所述饱和污蒸汽被进一步加热为过热 污蒸汽，所述过热污蒸汽作为新气化剂代替传统气化剂被送入气化炉。
2.根据权利要求1所述的固定床碎煤加压气化污水的处理工艺方法，其特征在于：所述固 定床碎煤加压气化污水为碎煤加压气化系统产生的煤气化污水。
3.根据权利要求1所述的固定床碎煤加压气化污水的处理工艺方法，其特征在于：对所述 固定床碎煤加压气化污水进行的预处理的处理方式包括煤气水分离、酚回收、氨回收中 的一种处理方式或任意几种处理方式的组合。
4.根据权利要求1所述的固定床碎煤加压气化污水的处理工艺方法，其特征在于：所述预 定压力大于等于3.0MPa，且小于等于6.8MPa。
5.根据权利要求1所述的固定床碎煤加压气化污水的处理工艺方法，其特征在于：所述固 定床碎煤加压气化污水在所述污水加压及预热单元内进行预热所需的热源为固定床碎煤 加压气化系统产生的热煤气，其中，所述固定床碎煤加压气化污水的预热温度大于等于 100℃，小于等于260℃。
6.根据权利要求1所述的固定床碎煤加压气化污水的处理工艺方法，其特征在于：所述固 定床碎煤加压气化污水在所述污水汽化及过热单元内汽化并过热为所述过热污蒸汽所需 热量由工厂蒸汽管网供给的过热蒸汽提供，所述过热蒸汽在所述污水汽化及过热单元内 换热后形成的冷凝液或蒸汽返回至工厂的冷凝液或蒸汽管网。
7.根据权利要求1所述的固定床碎煤加压气化污水的处理工艺方法，其特征在于：所述新 气化剂的压力大于等于2.8MPa，小于等于6.5MPa，且所述新气化剂的温度大于等于 230℃，小于等于330℃。
8.根据权利要求1所述的固定床碎煤加压气化污水的处理工艺方法，其特征在于：在所述 污水汽化及过热单元内，所述固定床碎煤加压气化污水中未汽化的含盐污水被送至工厂 焚烧炉进行焚烧处理。
说明书
一种固定床碎煤加压气化污水的处理工艺方法
技术领域
本发明涉及污水处理领域，具体而言，涉及一种固定床碎煤加压气化污水的处理工艺方 法。
背景技术
现在的加压固定床煤气化工厂，通常采用生化的方法处理煤气化污水。由于煤气化工厂 的污水量大，而且污水的水质随着原料煤的特性(煤是由C、H、O、N、S等元素组成，而原 料煤中含有较高比例的N、S元素的污染物质)及煤气化生产操作条件的变化较大，煤气化工 厂产生的污水对环境具有较强的破坏力，因此，污水处理环节是加压固定床煤气化工厂生产 流程中的薄弱环节，也因污水处理技术的滞后发展限制了煤气化技术的使用。
发明内容
本发明的主要目的在于提供一种固定床碎煤加压气化污水的处理工艺方法，以解决现有 技术中对煤气化生产过程中产生的污水进行处理的能力薄弱的问题。

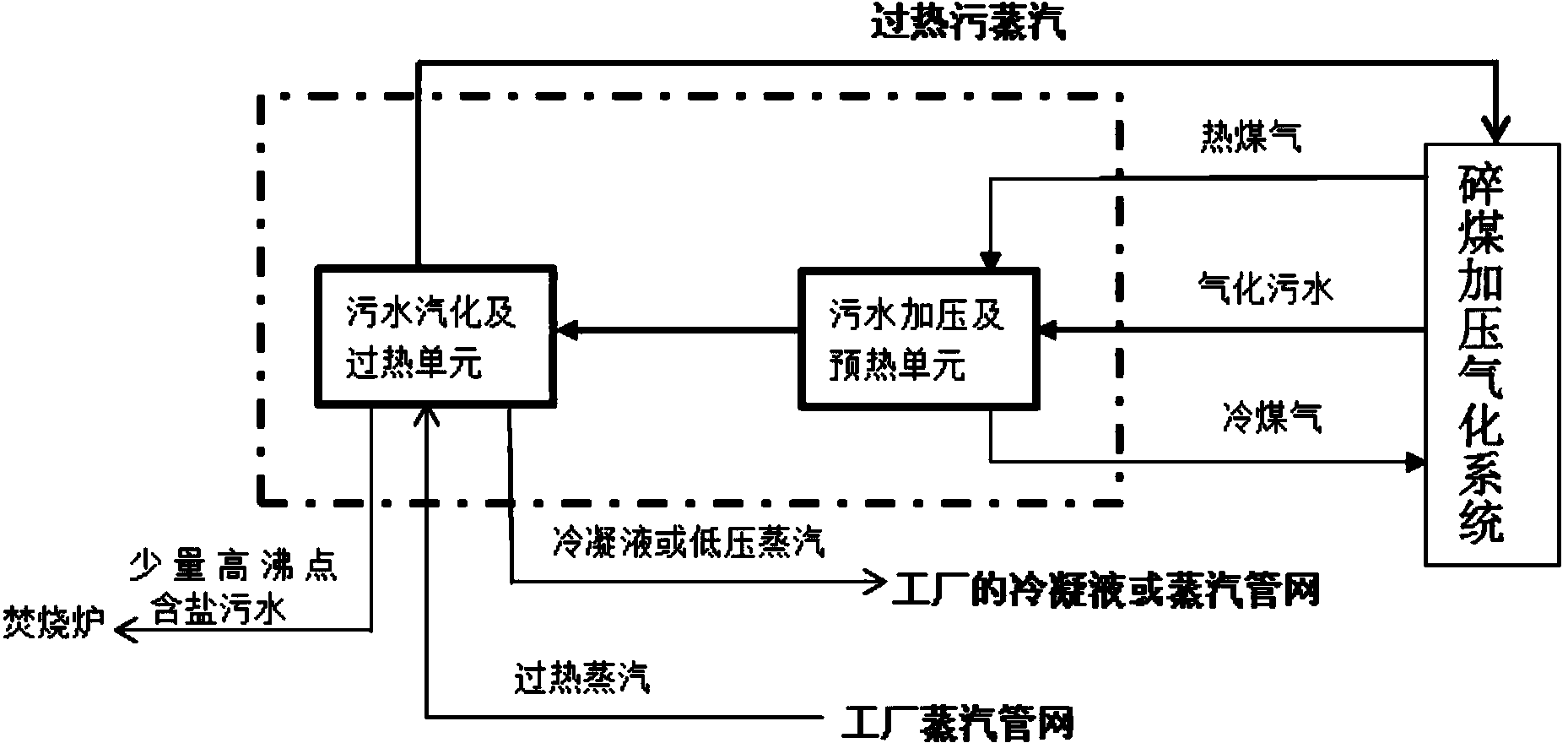

为了实现上述目的，根据本发明的一个方面，提供了一种固定床碎煤加压气化污水的处 理工艺方法，经预处理后的固定床碎煤加压气化污水进入污水加压及预热单元，在污水加压 及预热单元内，固定床碎煤加压气化污水经加压泵加压到预定压力后送入煤气预热器进行预 热，预热后的固定床碎煤加压气化污水进入污水汽化及过热单元，在污水汽化及过热单元内， 固定床碎煤加压气化污水被汽化为饱和污蒸汽，且饱和污蒸汽被进一步加热为过热污蒸汽， 过热污蒸汽作为新气化剂代替传统气化剂被送入气化炉。
进一步地，固定床碎煤加压气化污水为碎煤加压气化系统产生的煤气化污水。
进一步地，对固定床碎煤加压气化污水进行的预处理的处理方式包括煤气水分离、酚回 收、氨回收中的一种处理方式或任意几种处理方式的组合。
进一步地，预定压力大于等于3.0MPa，且小于等于6.8MPa。
进一步地，固定床碎煤加压气化污水在污水加压及预热单元内进行预热所需的的热源为 加压固定床碎煤加压气化系统产生的热煤气，其中，固定床碎煤加压气化污水的预热温度大 于等于100℃，小于等于260℃。
进一步地，固定床碎煤加压气化污水在污水汽化并过热单元内汽化及过热为过热污蒸汽 所需热量由工厂管网供给的过热蒸汽提供，所述过热蒸汽在污水汽化及过热单元内换热后形 成的冷凝液或蒸汽返回至工厂的冷凝液或蒸汽管网。
进一步地，新气化剂的压力大于等于2.8MPa，小于等于6.5MPa，且新气化剂的温度大于 等于230℃，小于等于330℃。
进一步地，在污水汽化及过热单元内，固定床碎煤加压气化污水中未汽化的含盐污水被 送至工厂焚烧炉进行焚烧处理。
本发明方法将加压固定床碎煤气化系统中产生的污水转化为加压固定床碎煤气化过程中 不可缺少的气化剂，不仅对污水进行了高效处理，而且处理污水的过程简单、无污染，并且 代替了部分新鲜蒸汽(传统气化剂)，具有明显的经济效益。应用本发明的技术方案，通过污 水加压及预热单元和污水汽化及过热单元将加压固定床碎煤气化系统产生的污水进行加工并 循环利用作为新气化剂，使煤气化过程中产生的污水转化为过热污蒸汽，过热污蒸汽被输送 至碎煤加压气化系统中的气化炉与碎煤一起进行生产煤气产品，此时，过热污蒸汽即为代替 传统碎煤气化生产工艺中的传统气化剂的替代物(新气化剂)。应用本发明的技术方案将碎煤 气化过程中产生的污水转化为碎煤气化过程中不可或缺的气化剂(即水蒸气)，不仅对煤气化 污水进行了高效处理，使得污水处理过程简单、清洁无污染，而且提高了碎煤气化工艺过程 中的污水处理能力，并且经处理后所得的水蒸气代替了传统的煤气化工艺中的传统气化剂， 从而使得煤气化污水得到有效的利用，具有明显的经济效益。
