申请日2014.12.29
公开(公告)日2015.04.22
IPC分类号B01D35/16; B01D29/05
摘要
本发明涉及一种垃圾处理时的含固体杂物的污水处理装置。包括箱体，箱体上设置有上、下位置对应的入口和出口，入口和出口之间设置滤板，滤板板面斜向布置，滤板的下边处设置收集固体杂物的料框。滤板对压缩垃圾产生的污水经过进行过滤，减少排出的污水中固体杂物的含量，避免固体杂物阻塞管道，同时将利用滤板的斜面及污水的冲力将固体杂物冲进料框。

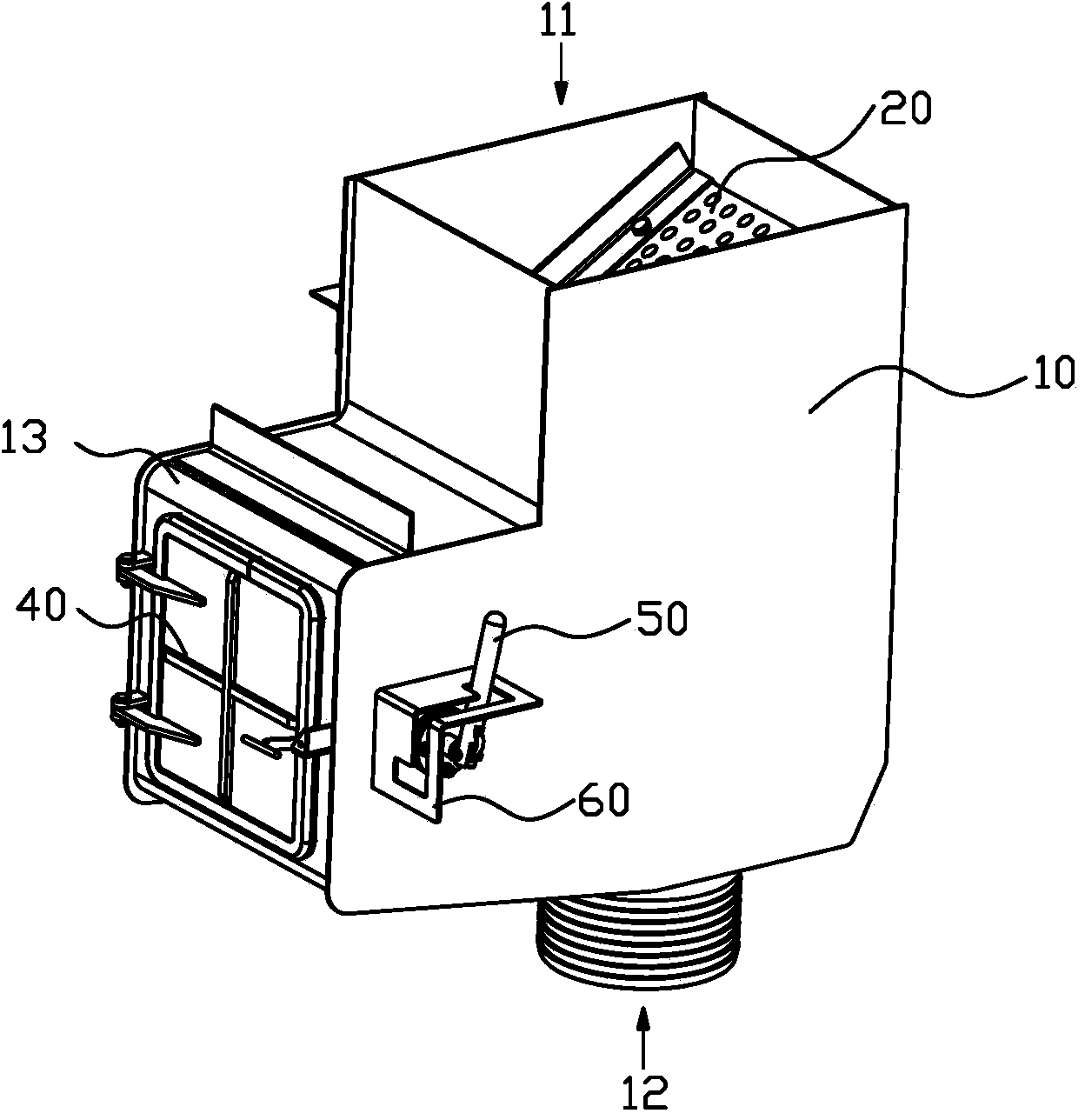

摘要附图
权利要求书
1.一种含固体杂物的污水处理装置，包括箱体(10)，其特征在于： 所述的箱体(10)上设置有上、下位置对应的入口(11)和出口(12)， 入口(11)和出口(12)之间设置滤板(20)，滤板(20)板面斜向布置， 滤板(20)的下边处设置收集固体杂物的料框(30)。
2.根据权利要求1所述的含固体杂物的污水处理装置，其特征在 于：所述的箱体(10)上设置有容纳料框(30)凸伸部，该凸伸部箱体 (13)的侧面壳体上开设孔口，该孔口处设置门(40)。
3.根据权利要求2所述的含固体杂物的污水处理装置，其特征在 于：所述的凸伸部箱体(13)与料框(30)上同轴芯且位于水平向设置 的耳轴(31)构成转动配合，其中耳轴(31)延伸到凸伸部箱体(13) 外部且与操纵柄或杆(50)连接，锁定单元(60)与操纵杆(50)配合 构成料框(30)的框口处在朝上或朝向门(40)的位置处。
4.根据权利要求3所述的含固体杂物的污水处理装置，其特征在 于：所述的锁定单元(60)包括一个板体，板体上开设贯通板体的条形 孔(61)，条形孔(61)的孔长方向与耳轴(31)的轴长方向垂直，操 纵杆(50)在条型孔(61)内往复运动带动耳轴(31)做旋转运动，条 型孔(61)的两端同侧分别设置一个定位槽口(62)，操纵杆(50)与 耳轴(31)之间设置有弹性元件(70)，弹性元件(70)驱使操纵杆(50) 锁紧在定位槽口(62)内。
5.根据权利要求4所述的含固体杂物的污水处理装置，其特征在 于：所述的锁定单元(60)由水平和竖直的两个板面组成，两个定位槽 口(62)分别位于锁定单元(60)的两个板面上，所述弹性元件(70) 为条板状，弹性元件(70)的一端与耳轴(31)相连，另一端与操纵杆 (50)相连，弹性元件(70)处在自然伸展状态时，操纵杆(50)的杆 身位于定位槽口(62)处。
6.根据权利要求5所述的含固体杂物的污水处理装置，其特征在 于：所述的凸伸部箱体(13)的底部箱板倾斜布置，所述底部箱板靠近 门(40)的一端较高。
说明书
含固体杂物的污水处理装置
技术领域
本发明涉及一种垃圾处理时的含固体杂物的污水处理装置。
背景技术
在环卫领域的垃圾处理环节中，经常需要对垃圾进行压缩处理，由 于一些垃圾中往往含有水分，因此在压缩时会产生一些污水，目前对压 缩出来的垃圾污水进行处理的方法大多是直接将这些污水排向市政污 水管网。
由于压缩垃圾产生的污水含有一些垃圾颗粒等固体杂物，直接排放 时容易造成排污管道阻塞，因此在污水排放前需要先对污水进行一次过 滤。
发明内容
本发明的目的是提供一种含固体杂物的污水处理装置，能够将压缩 垃圾产生的污水中的固体杂物进行过滤，同时对固体杂物进行收集。
为了实现上述目的，本发明采用的技术方案是：一种含固体杂物的 污水处理装置，包括箱体，所述的箱体上设置有上、下位置对应的入口 和出口，入口和出口之间设置滤板，滤板板面斜向布置，滤板的下边处 设置收集固体杂物的料框。
采用本发明的含固体杂物的污水处理装置，滤板对压缩垃圾产生的 污水经过进行过滤，减少排出的污水中固体杂物的含量，避免固体杂物 阻塞管道，同时将利用滤板的斜面及污水的冲力将固体杂物冲进料框。
