申请日2014.12.29
公开(公告)日2015.04.29
IPC分类号C02F9/06
摘要
本发明涉及污水处理技术领域，特指催化氧化处理船舶污水工艺，将生活污水和餐厨垃圾进入收集箱，用污泥泵将原水提升送至废水混合研磨设备内，将生活污水和餐厨垃圾研磨成1-2mm左右的颗粒;然后进入循环水箱，在通过污泥搅拌泵打入高压密闭电氧化装置，借助外加高电压作用产生电化学反应;在电氧化装置里面形成裂解、推流、氧化、杀菌、灭藻、把电能转化为化学能，同时加入臭氧，在内部形成一种溶氧形式，对废水中的有机或无机物进行氧化还原反应，进而凝聚，将污染物从水体中分离;最终与铁极板或铝极板中的任意一种，析出的铁盐或铝盐产生共沉析出。该工艺具有操作简便.运行稳定，占地小，节约能源，便于科学管理的优点。

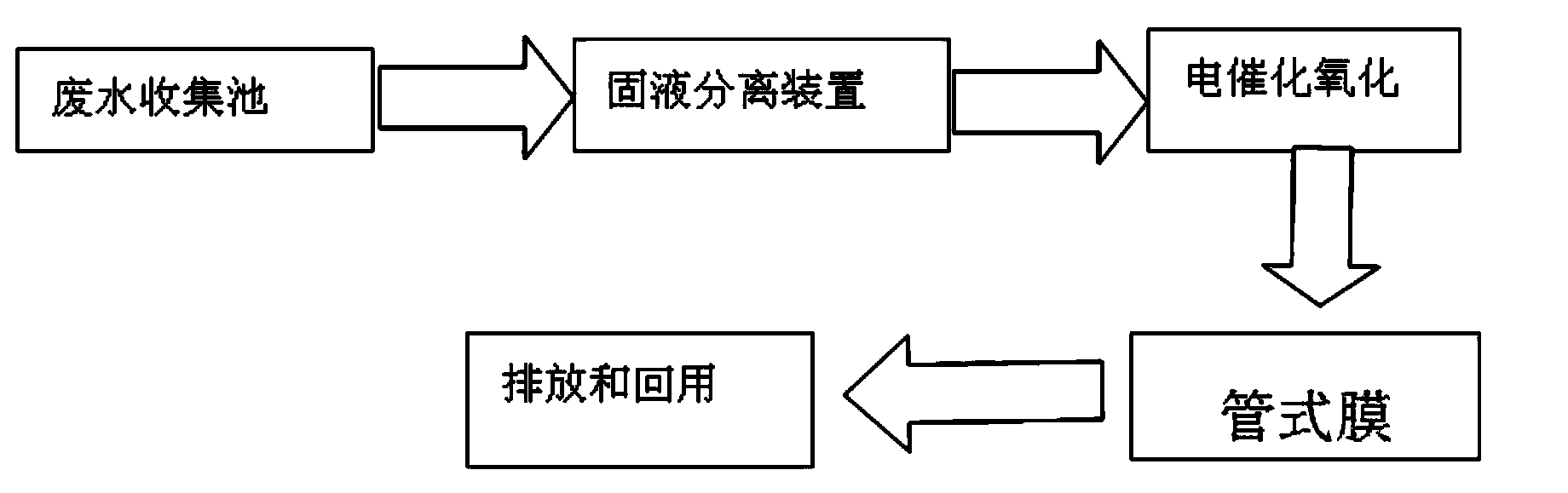

摘要附图
权利要求书
1.催化氧化处理船舶污水工艺，其特征在于：处理方法工艺步 骤如下：
(1)、将生活污水和餐厨垃圾进入收集箱，用污泥泵将原水提 升送至废水混合研磨设备内，将生活污水和餐厨垃圾研磨成1-2mm 左右的颗粒;
(2)、然后进入循环水箱，在通过污泥搅拌泵打入高压密闭电 氧化装置，借助外加高电压作用产生电化学反应;
(3)、在电氧化装置里面形成裂解、推流、氧化、杀菌、灭藻、 把电能转化为化学能，同时加入臭氧，在内部形成一种溶氧形式， 对废水中的有机或无机物进行氧化还原反应，进而凝聚，将污染物 从水体中分离。
(4)、最终与铁极板或铝极板中的任意一种，析出的铁盐或铝 盐产生共沉析出。
(5)、电氧化装置顶部安装有自动泄压阀门，当内部压力达到 一定值时，自动泄压，泄压管道上装有射流进气阀，通过负压引入 空气，再进一步与外排气体混合氧化，出水自上方流入出水箱，进 行曝气，所产污泥从底部排出，经离心甩干机脱水，将污泥进行干 化;
(6)、上清液经过一种管式膜过滤，经过管式膜后的清水流入 收集池，即可排放也可以再回用，浓水流回浓缩池作不断循环，随 浓度增加，浓水排出一部分做压滤处理。
说明书
催化氧化处理船舶污水工艺
技术领域：
本发明涉及污水处理技术领域，特指催化氧化处理船舶污水工 艺。
背景技术：
随着《国际海事组织IMO公约标准》提高和国际海洋组织的环 境要求，海上生活污水排放面临着巨大的发展机遇。为克服海上排 污和淡水资源紧缺问题，对提高资源利用率、资源减量化、再利用、 再循环是贯彻实施循环经济，实现社会经济可持续发展战略的必然 要求。
船舶生活废水主要来自船上人员的日常生活排水，包括厨余垃 圾废水、卫生间垃圾废水等。主要含有油脂、蛋白、植物素、表面 活性剂、COD、氨氮、磷、有机物和矿物质等，而且还含有大量的 SS和微生物，有时还含有危害人体及水生物的病毒，现拟废水处理 系统将这些废水进行达标排放。由于考虑船舶在海上航行，风浪的 颠簸和气候的变化及人员操作简单性，不能采用生物法处理及携带 大量化学药剂上船的条件限制，本着保证处理效果，最大限度地考 虑投资效益和处理成本及满足船舶要求的原则，因此企业需要采用 更先进的工艺、更清洁的生产技术和更有效地污染治理措施才能适 应新形势下的产业发展。
针对我国家目前生活废水的处理现状的统计和调查，采用的主 要有多种不同分类的方法：生化法：利用微生物作用，使污水中有 机物降解、被吸附而去除的一种处理方法。由于其降解污染物彻底， 运行费用相对低，基本不产生二次污染等特点，广泛运用于污水处 理中。
在船舶污水处理技术领域，现有的船舶废水治理技术与工艺如 下：
1、生化法：利用微生物作用，使污水中有机物降解、被吸附而 去除的一种处理方法。由于其降解污染物彻底，运行费用相对低， 基本不产生二次污染等特点，广泛运用于污水处理中。
生化处理主要分为厌氧和好氧。厌氧包括：水解酸化、UASB等; 好氧主要包括：生物膜法、活性污泥法等。
2、厌氧处理：在厌氧条件下由多种微生物共同作用，使有机物 分解并生成甲烷和二氧化碳的过程。厌氧消化过程分为三个阶段进 行：第一阶段，可称为水解、发酵阶段，是在微生物的作用下复杂 有机物进行水解和发酵的过程;第二阶段，称为产氢、产乙酸阶段， 是由一类专门的细菌将丙酸、丁酸等脂肪酸和乙醇等转化为乙酸、 氢气和二氧化碳;第三阶段，称为产甲烷阶段，由产甲烷菌利用乙 酸和氢气、二氧化碳产生甲烷。厌氧处理能量需求量小，污泥量低 但处理不完全，一般作为好氧处理的前处理设施。
3、好氧处理：由好氧微生物降解污水中有机污染物，最终产物 为水和二氧化碳。在污水处理中常用的主要有：活性污泥法、接触 氧化法、生物膜法，一般COD去除率为55～88%。
4、活性污泥法是将空气通入曝气池进行曝气，持续一段时间后， 污水中就会生成一种絮凝体，这种絮凝体主是由大量繁殖的微生物 群体构成，它易于沉淀分离，并使污水得到澄清，这就是活性污泥 法。其实质是微生物以废水中存在的有机物为培养基(底物)，在有 氧的情况下，对各种微生物群体进行混合连续培养，通过凝聚、吸 附、氧化分解和沉淀等过程去除有机物的一种方法，活性污泥法处 理后的污泥含有大量有机物质，须进行分类、浓缩、厌氧消化或进 行干燥焚烧、深埋、固化等。有些污泥可作为农业肥料，有机物质(甲 烷)的提取等加以利用。
5、生物膜法是废水好氧处理常用的一种方法，它首先使微生物 在滤料或某些载体上生长繁殖，形成膜状生物—生物膜。通过废水 和生物膜的接触，微生物摄取废水中的营养物质，使污水得到净化， 这主要是靠细菌进行污水净化。
由于生化处理前期菌种驯化时间长，适应环境要求高，占地 面积大，操作麻烦，以上处理方法在陆地上使用还好，但由于船舶 一般在水上航行，空间局限、海上环境不断变化、温度差异大、同 时由于海浪的颠簸等等原因都会影响生物的培养，一旦细菌受环境 影响就直接导致处理水质波动，造成出水超标。
发明内容：
本发明的目的是针对现有技术的不足而提供催化氧化处理船舶 污水工艺，结构设计科学，该技术具有操作简便.运行稳定，占地小， 节约能源，便于科学管理的优点。
为实现上述目的，本发明采用如下技术方案，处理方法工艺步 骤如下：
(1)、将生活污水和餐厨垃圾进入收集箱，用污泥泵将原水提 升送至废水混合研磨设备内，将生活污水和餐厨垃圾研磨成1-2mm 左右的颗粒;
(2)、然后进入循环水箱，在通过污泥搅拌泵打入高压密闭电 氧化装置，借助外加高电压作用产生电化学反应;
(3)、在电氧化装置里面形成裂解、推流、氧化、杀菌、灭藻、 把电能转化为化学能，同时加入臭氧，在内部形成一种溶氧形式， 对废水中的有机或无机物进行氧化还原反应，进而凝聚、浮除，将 污染物从水体中分离。
(4)、最终与铁极板或铝极板中的任意一种，析出的铁盐或铝 盐产生共沉析出。
(5)、电氧化装置顶部安装有自动泄压阀门，当内部压力达到 一定值时，自动泄压，泄压管道上装有射流进气阀，通过负压引入 空气，再进一步与外排气体混合氧化，出水自上方流入出水箱，进 行曝气并沉淀，所产污泥从底部排出，经离心甩干机脱水，将污泥 进行干化;
(6)、上清液经过一种管式膜过滤，经过管式膜后的清水流入 收集池，即可排放也可以再回用，浓水流回浓缩池作不断循环，随 浓度增加，浓水排出一部分做压滤处理。
本发明有益效果为：(1)、将生活污水和餐厨垃圾进入收集箱， 用污泥泵将原水提升送至废水混合研磨设备内，将生活污水和餐厨 垃圾研磨成1-2mm左右的颗粒;(2)、然后进入循环水箱，在通过 污泥搅拌泵打入高压密闭电氧化装置，借助外加高电压作用产生电 化学反应;(3)、在电氧化装置里面形成裂解、推流、氧化、杀菌、 灭藻、把电能转化为化学能，同时加入臭氧，在内部形成一种溶氧 形式，对废水中的有机或无机物进行氧化还原反应，进而凝聚、浮 除，将污染物从水体中分离。(4)、最终与铁极板或铝极板中的任意 一种，析出的铁盐或铝盐产生共沉析出。(5)、电氧化装置顶部安装 有自动泄压阀门，当内部压力达到一定值时，自动泄压，泄压管道 上装有射流进气阀，通过负压引入空气，再进一步与外排气体混合 氧化，出水自上方流入出水箱，进行曝气并沉淀，所产污泥从底部 排出，经离心甩干机脱水，将污泥进行干化;(6)、上清液经过一种 管式膜过滤，经过管式膜后的清水流入收集池，即可排放也可以再 回用，浓水流回浓缩池作不断循环，随浓度增加，浓水排出一部分 做压滤处理，该工艺具有操作简便.运行稳定，占地小，节约能源， 便于科学管理的优点。
