申请日2014.11.28
公开(公告)日2015.04.22
IPC分类号C02F5/00
摘要
本实用新型公开了一种频率扫描电磁感应水处理装置，解决了现有电磁感应水处理装置适用性差、工作状态不稳定等问题。该频率扫描电磁感应水处理装置，包括：信号发生装置，发出稳定的100Hz～30kHz的频率扫描电压信号;螺旋线圈，直接绕制于管道上，接收信号发生装置发出的电压信号并产生感应电磁场透过管壁作用于管内流体;信号发生装置包括电源模块，单片机，A/D模块，温度传感器，DDS模块，信号调理模块，隔离变压模块，比较器，以及通过开关与比较器输出端连接并作为信号输出端的功放模块。本实用新型实现了电磁感应信号源的电压与电流的对应关系，进而在扫频的过程中能够得到较为稳定的电流，从而确保了系统的正常工作。
权利要求书
1.一种频率扫描电磁感应水处理装置，其特征在于，包括：
信号发生装置，发出稳定的100Hz～30kHz的频率扫描电压信号;
螺旋线圈，直接绕制于管道上，接收信号发生装置发出的电压信号并产生感应电磁场透过管壁作用于管内流体。
2.根据权利要求1所述的一种频率扫描电磁感应水处理装置，其特征在于，所述信号发生装置包括提供220V交流电的电源模块，单片机，与单片机连接的A/D模块，与A/D模块连接的温度传感器，与单片机连接并调制出100Hz～30kHz的频率扫描电压信号的DDS模块，输入端与DDS模块输出端连接的信号调理模块，输入端与信号调理模块输出端连接的隔离变压模块，输入端与隔离变压模块输出端连接的比较器，以及通过开关与比较器输出端连接并作为信号输出端的功放模块;所述单片机还连接有声光报警装置和温度显示装置，所述开关与单片机之间还设置有光耦合器。
3.根据权利要求1所述的一种频率扫描电磁感应水处理装置，其特征在于，所述螺旋线圈由耐高温绝缘导线制成，在其外层包裹用于屏蔽电磁场的铝箔层。
说明书
一种频率扫描电磁感应水处理装置
技术领域
本实用新型涉及一种应用于油气田开发领域的水处理装置，具体地讲，是涉及一种频率扫描电磁感应水处理装置。
背景技术
油气田开发中，伴随油气产出，通常会采出大量来之于油气储层的地层水。在开发早期，这类水为原始地层水;在开发中后期，多为储层人工注入水和地层水的混合物。采出水为高矿化度含油污水，水型多为硫酸钠水型(Na2SO4)和重碳酸钠水型(NaHCO3)。由于矿化度度高，富含钙、镁、锶、钡成垢离子，一般在油田联合站或气田天然气净化站进行油、气、水分离处理后，常见污水管线严重结垢。
油气田污水一般经过净化处理后用于回注到油气储层。通过物理和化学方法净化处理，处理系统通常能除去绝大部分原油颗粒、机械杂质，并达到所要求的注入水水质要求，但是，由于现场条件限制以及处理工况的变化，注水管网中地面管线和井下管柱结垢仍然较为常见。
油田管网中的结垢问题已经严重影响到油气田的生产。油田管网中的水结垢问题相对的复杂，不同于通常的工业水系统，主要是因为水质变化大、流量变化大、野外环境温差变化大、地面到井下温度/压力变化大，防垢处理复杂且效果差异大。目前，主要采用化学防垢方法，但是该方法处理成本高、环境负荷大，因此，应用物理场清防垢是重要的技术发展方向。
目前，在油气田开发中应用的传统物理处理方法如下：恒磁场处理装置、电脉冲处理装置、超声处理装置和高频电磁场处理装置等。其中，电磁感应水处理装置具有安装简便、能耗小、装置能无人值守长期稳定运行的特点，受到现场的普遍欢迎。
现有技术中，油气田现场在用电磁感应水处理装置包括恒定频率和变频两种，由于油田生产现场水系统水质变化大，离子浓度与类型，pH值，温度、压力与流量变化大，故而传统的工业水电磁处理装置适应性差。
实用新型内容
本实用新型的目的在于克服上述缺陷，提供一种安装简便、能耗小、且适应性强、可得到稳定电流的频率扫描电磁感应水处理装置。
为了实现上述目的，本实用新型采用的技术方案如下：
一种频率扫描电磁感应水处理装置，包括：
一种频率扫描电磁感应水处理装置，其特征在于，包括：
信号发生装置，发出稳定的100Hz～30kHz的频率扫描电压信号;
螺旋线圈，直接绕制于管道上，接收信号发生装置发出的电压信号并产生感应电磁场透过管壁作用于管内流体。

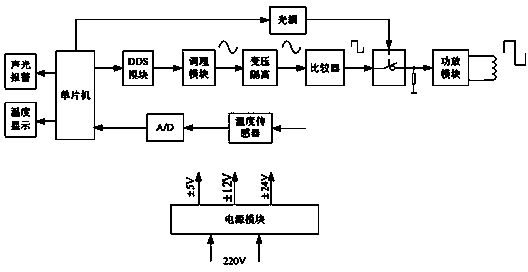

具体的说，所述信号发生装置包括提供220V交流电的电源模块，单片机，与单片机连接的A/D模块，与A/D模块连接的温度传感器，与单片机连接并调制出100Hz～30kHz的频率扫描电压信号的DDS模块，输入端与DDS模块输出端连接的信号调理模块，输入端与信号调理模块输出端连接的隔离变压模块，输入端与隔离变压模块输出端连接的比较器，以及通过开关与比较器输出端连接并作为信号输出端的功放模块;所述单片机还连接有声光报警装置和温度显示装置，所述开关与单片机之间还设置有光耦合器。
优选的，所述螺旋线圈由耐高温绝缘导线制成，在其外层包裹用于屏蔽电磁场的铝箔层。
与现有技术相比，本实用新型具有以下有益效果：
本实用新型中螺旋线圈直接绕至在管道上，同时，实现了电磁感应信号源的电压与电流的对应关系，进而在扫频的过程中能够得到较为稳定的电流，从而确保了系统的正常、有效工作;另一方面，本实用新型在不动油田水管网流程的条件下，实现了对水的电磁处理，起到防垢和清垢作用，适用性强。
