申请日2014.12.25
公开(公告)日2015.04.29
IPC分类号C02F9/06; C25C1/12; C01G3/02
摘要
本发明公开了一种低浓度含铜废水的处理系统，包括含铜综合废水池、含铜废液储存罐、电解沉积系统、再处理系统和沉淀槽，所述含铜综合废水池、含铜废液储存罐、电解沉积系统、再处理系统和沉淀槽依次连接，且各部件之间均设置有水泵，所述电解沉积系统包括电解槽、循环槽、电解阳极板、电解阴极板和电解液循环管，电解槽与循环槽之间设置有挡板，所述电解槽和循环槽底部设置有电解液循环管，所述电解阳极板和电解阴极板均设置在电解液内。该设备操作简单，充分利用了废液中的电解质成分，能够将废液中的少量铜离子电解成金属铜，铜离子的回收率高达99%，处理后的废水中含铜低于0.05g/L，具有很强的环保性能。

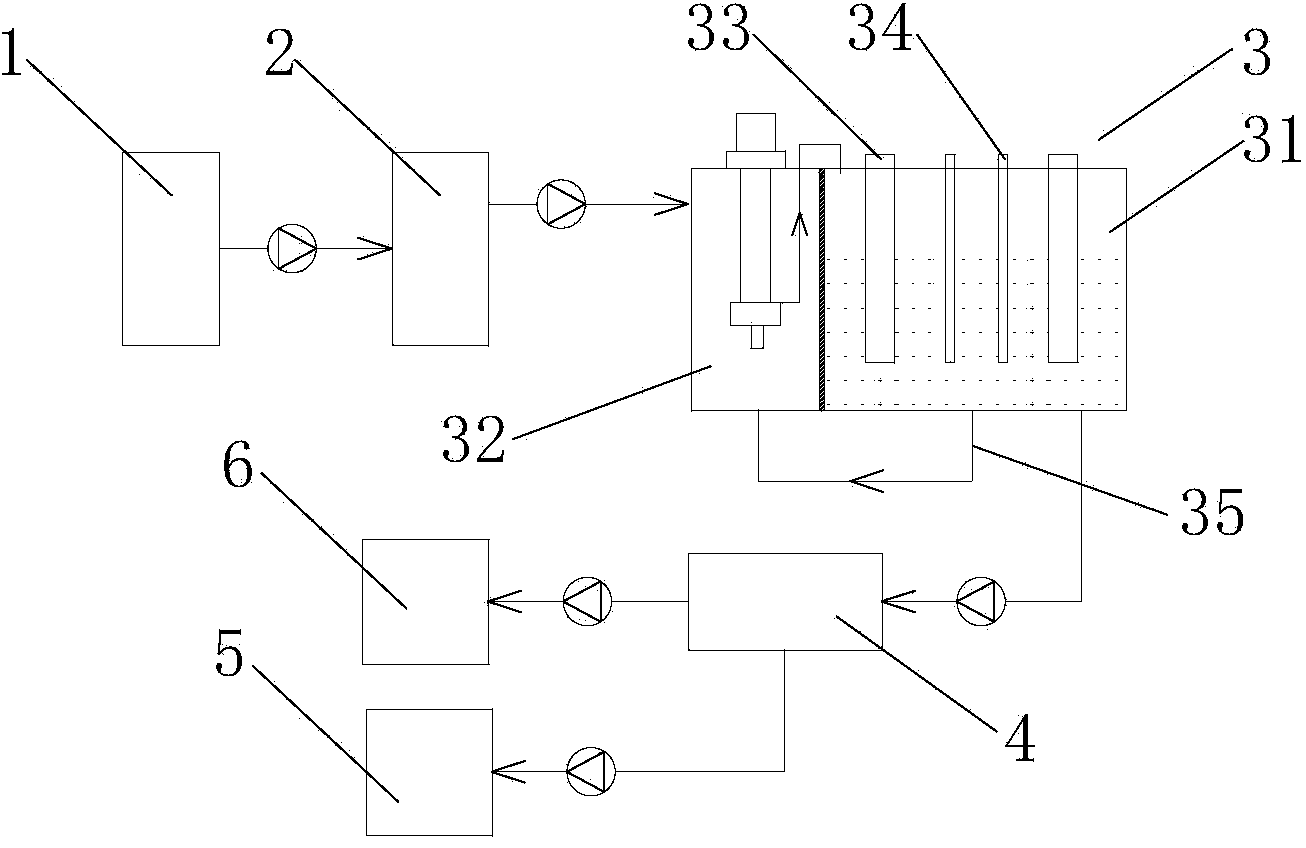

摘要附图
权利要求书
1.一种低浓度含铜废水的处理系统，其特征在于：包括含铜综合废水池(1)、含铜废液储 存罐(2)、电解沉积系统(3)、再处理系统(4)和沉淀槽(5)，所述含铜综合废水池、 含铜废液储存罐、电解沉积系统、再处理系统和沉淀槽依次连接，且各部件之间均设置有 水泵，所述电解沉积系统(3)包括电解槽(31)、循环槽(32)、电解阳极板(33)、电解 阴极板(34)和电解液循环管(35)，电解槽与循环槽之间设置有挡板，所述电解槽和循 环槽底部设置有电解液循环管，所述电解阳极板和电解阴极板均设置在电解液内。
2.根据权利要求1所述的一种低浓度含铜废水的处理系统，其特征在于：所述沉淀槽(5) 为氢氧化铜沉淀槽，其与再处理系统之间设有高压水泵。
3.根据权利要求1所述的一种低浓度含铜废水的处理系统，其特征在于：还包括污水处理中 心，所述的污水处理中心与再处理系统之间设置有高压水泵，并通过管道相通。
说明书
一种低浓度含铜废水的处理系统
技术领域
本发明属于废液处理的领域，具体涉及一种低浓度含铜废水的处理系统
背景技术
随着电子行业的回暖，我国线路板行业的发展随之也普遍回升，但是在线路板或电路板 的制作过程中，比如印制电路板、电镀等工序，在工作中都会产生大量的铜粉、铜颗粒和铜 离子，这些铜粉、铜颗粒和铜离子都需要大量的清洁水进行清洁，而清洁后的含铜废水内含 有大量的铜离子，不能重复利用，水中铜含量达0.01mg/L时，对水体自净有明显的抑制作用， 超过3.0mg/L，会产生异味，超过15mg/L，就无法引用，同时这些含铜离子的废水进入污水 处理厂后也处理不方便，极容易对环境造成污染，因此，工业废水必须经过处理才能达到环 境要求。
因此，为了克服上述技术中存在的问题，设计了一种可以充分利用含铜废水中电解质成 分，能够将废水中的铜离子电解成金属铜，且设备操作简单的一种废水处理系统
发明内容
本发明要解决的技术问题在于提供一种低浓度含铜废水的处理系统，该系统解决了现有 技术中存在的问题，能够充分的利用废水中的电解质成分，具有很好的实用价值。
为了解决上述技术问题，本发明通过以下方式来实现：
一种低浓度含铜废水的处理系统，包括含铜综合废水池、含铜废液储存罐、电解沉积系 统、再处理系统和沉淀槽，所述含铜综合废水池、含铜废液储存罐、电解沉积系统、再处理 系统和沉淀槽依次连接，且各部件之间均设置有水泵，所述电解沉积系统包括电解槽、循环 槽、电解阳极板、电解阴极板和电解液循环管，电解槽与循环槽之间设置有挡板，所述电解 槽和循环槽底部设置有电解液循环管，所述电解阳极板和电解阴极板均设置在电解液内。
所述沉淀槽为氢氧化铜沉淀槽，其与再处理系统之间设有高压水泵。再处理系统采用的 是酸碱中和处理的方法，其内部有一装着氢氧化钠溶液的反应槽，在含有低铜废液进入后发 生反应生成氢氧化铜沉淀，氢氧化铜沉淀通过高压水泵送入沉淀槽。
进一步的，还包括污水处理中心，所述的污水处理中心与再处理系统之间设置有高压水 泵，并通过管道相通。
与现有技术相比，本发明具有的有益效果：
1、本发明充分利用了废液中的电解质成分，能够将废液中的少量铜离子电解成金属铜， 该设备操作简单;
2、本发明对废液中的铜离子的回收率高达99%，处理后的废水中含铜低于0.05g/L，具 有很强的环保性能。
