申请日2014.11.28
公开(公告)日2015.05.13
IPC分类号C02F1/48
摘要

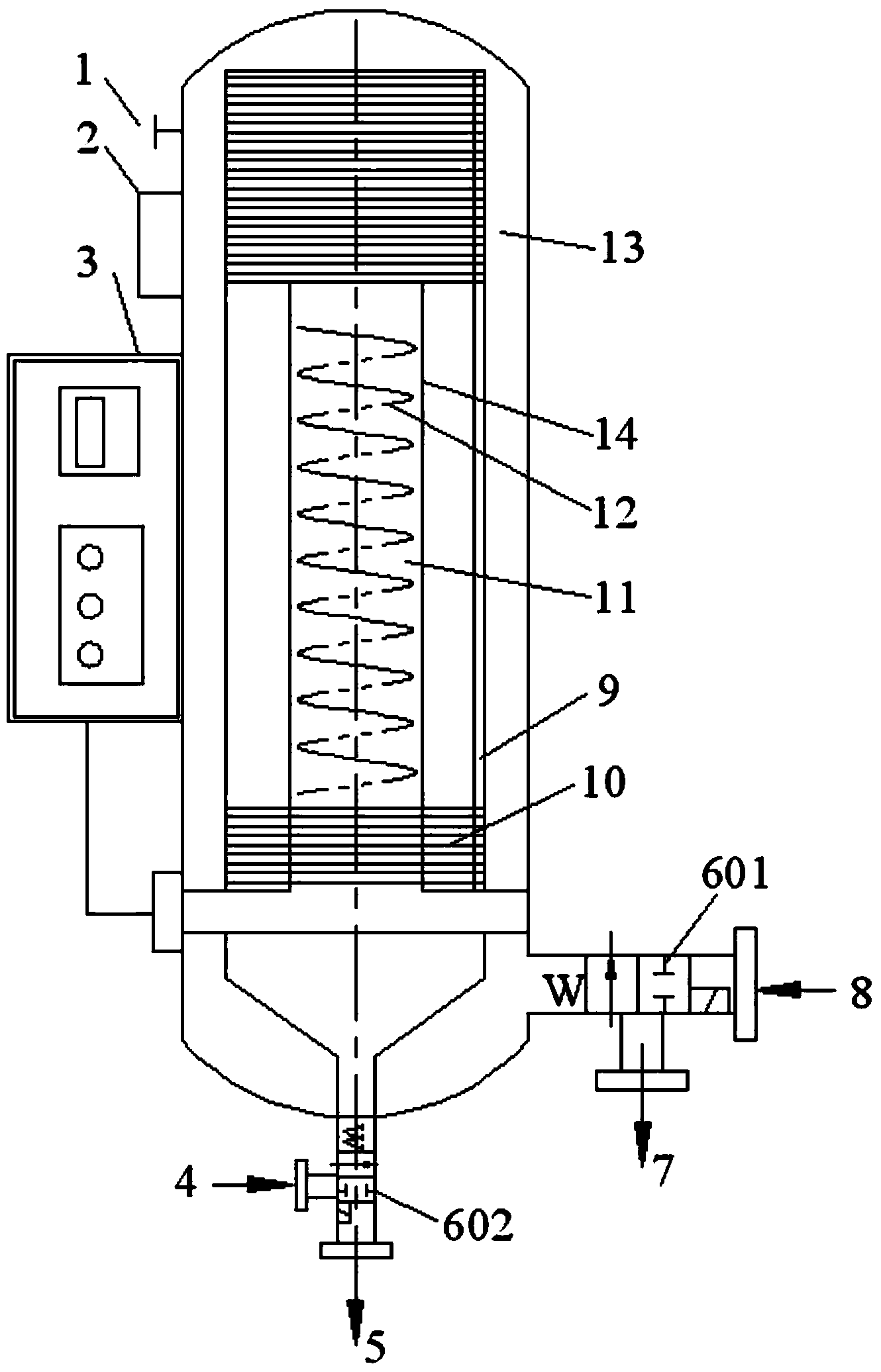

本实用新型涉及一种基于电磁水处理的过滤设备，包括过滤罐体、过滤装置、压力测控器、反冲洗控制器和对所述过滤罐体内腔的水进行磁化的电磁发生装置，过滤装置和压力测控器均设置在过滤罐体内腔，过滤罐体上设置有进水口、反冲洗入水口、出水口和排污口，排污口和进水口通过一号电磁阀与过滤罐体内腔连通，反冲洗入水口和出水口通过二号电磁阀与过滤罐体内腔连通，压力测控器、一号电磁阀和二号电磁阀均与反冲洗控制器电连接。本实用新型引进了磁水处理技术到节水灌溉领域，配合过滤系统减少了灌溉系统堵塞概率，提高了系统抗堵塞能力。
权利要求书
1.一种基于电磁水处理的过滤设备，其特征在于，包括过滤罐体、过 滤装置、压力测控器、反冲洗控制器和对所述过滤罐体内腔的水进行磁化的 电磁发生装置，所述过滤装置和压力测控器均设置在所述过滤罐体内腔，所 述过滤罐体上设置有进水口、反冲洗入水口、出水口和排污口，所述排污口 和进水口通过一号电磁阀与所述过滤罐体内腔连通，所述反冲洗入水口和出 水口通过二号电磁阀与所述过滤装置的出水端连通，所述压力测控器、一号 电磁阀和二号电磁阀均与所述反冲洗控制器电连接。
2.根据权利要求1所述的一种基于电磁水处理的过滤设备，其特征在 于，所述过滤罐体上还设置有排气阀。
3.根据权利要求1所述的一种基于电磁水处理的过滤设备，其特征在 于，所述过滤罐体的材质为工程塑料。
4.根据权利要求1所述的一种基于电磁水处理的过滤设备，其特征在 于，所述一号电磁阀为一号二位三向电磁阀，所述二号电磁阀为二号二位三 向电磁阀。
5.根据权利要求1所述的一种基于电磁水处理的过滤设备，其特征在 于，所述电磁发生装置采用静电处理法对所述过滤罐体内腔的水进行磁化。
6.根据权利要求5所述的一种基于电磁水处理的过滤设备，其特征在 于，所述电磁发生装置包括发生器和处理器，所述发生器设置在所述过滤罐 体的外侧，所述处理器设置在所述过滤罐体的内腔。
7.根据权利要求6所述的一种基于电磁水处理的过滤设备，其特征在 于，所述处理器为管状体，所述处理器包括铁线圈芯棒和壳体，所述壳体为 阴极，设置在所述壳体内的所述铁线圈芯棒为阳极。
8.根据权利要求7所述的一种基于电磁水处理的过滤设备，其特征在 于，所述壳体采用镀铬钢管制作。
9.根据权利要求1所述的一种基于电磁水处理的过滤设备，其特征在 于，所述过滤装置为叠片过滤器。
10.根据权利要求1至9任一所述的一种基于电磁水处理的过滤设备， 其特征在于，所述压力测控器用于测量所述过滤装置的内外侧压差值;所述 反冲洗控制器用于接收所述内外侧压差值，并根据设定的时间以及所述叠片 过滤器的内外侧压差标值，控制所述二位三向电磁阀工作;当测得的内外侧 压差值达到所述内外侧压差标值时，所述反冲洗控制器向所述二位三向电磁 阀发出信号，所述二位三向电磁阀接收所述反冲洗控制器的信号，自动切换 进出水流方向，完成反冲洗过程。
说明书
一种基于电磁水处理的过滤设备
技术领域
本实用新型涉及一种基于电磁水处理的过滤设备。
背景技术
微喷灌作为节水效果最好的灌溉技术受到社会普遍关注，但灌溉系统尤 其是其中的滴灌系统对灌溉水质要求较高，若对灌溉水质处理不当，将造成 滴灌灌水器的堵塞。目前最有效的预防堵塞的方法就是使用过滤设备，市场 上比较常见的过滤设备包括砂石过滤器、离心式过滤器、叠片过滤器、网式 过滤器，实际运用时常选用单级或多级组合过滤。过滤器的使用，极大地改 善了滴灌系统的灌溉水质，降低了滴灌系统物理堵塞的概率，但是现有的过 滤设备具有单一过滤功能的局限性。
电磁水处理并不按传统方式清除或置换水中矿物质离子使其软化，也不 用向水中添加化学制剂，却能起到防垢、杀灭微生物，甚至除垢的作用。这 一廉价、环保、节水、节电的水处理方式一经出现便很快受到了学术、技术 和工业界的广泛关注。世界各国，特别是工业发达国家都争相研制。前苏联 及东欧各国在上世纪后几十年中对此进行了较大规模和用途广泛的试验、研 究，应用设备的研制也从未间断。大量科研文献、特别是B.N.克拉辛编著的 (水系统磁处理)一书的论述，至今仍影响着世界及我国的电磁水处理研究。 在美国，70年代末，国家航空宇航局(NASA)研制成电子防垢器;英国和日 本也相继开发研制。我国在80年代由南京大学、华东工学院共同研制出一 台100T1h的静电水处理装置;北京有色金属设计院也开始研制并联合核工 业水处理设备厂生产。90年代前后，国内外形成过研制和应用热潮。
静电式除垢器和电子水处理器的出现，曾一度被认为是“历史性的突 破”，然而，以电磁场作用为机理的水处理器，涉及到物理、化学、热工、 电子等多学科，所以无论在理论上还是在实践上，都需做相当多的工作。电 子水处理器在工业生产各个领域都有着广泛的应用，它在化工、造纸、印染 废水及有机氯、磷、硫等合成药物废水处理等方面都获得了满意的效果。此 外，它在对循环冷却水的防垢灭藻有着很重要的实际意义。
目前还没有将电磁水处理杀菌灭藻、增加絮凝率的机理应用于节水灌溉 领域来解决微灌系统的堵塞问题。
实用新型内容
本实用新型的目的是提供一种基于电磁水处理的过滤设备，解决现有技 术中存在的上述问题。
本实用新型解决上述技术问题的技术方案如下：一种基于电磁水处理的 过滤设备，包括过滤罐体、过滤装置、压力测控器、反冲洗控制器和对所述 过滤罐体内腔的水进行磁化的电磁发生装置，所述过滤装置和压力测控器均 设置在所述过滤罐体内腔，所述过滤罐体上设置有进水口、反冲洗入水口、 出水口和排污口，所述排污口和进水口通过一号电磁阀与所述过滤罐体内腔 连通，所述反冲洗入水口和出水口通过二号电磁阀与所述过滤装置的出水端 连通，所述压力测控器、一号电磁阀和二号电磁阀均与所述反冲洗控制器电 连接。
进一步，所述过滤罐体上还设置有排气阀。
进一步，所述过滤罐体的材质为工程塑料。
进一步，所述一号电磁阀为一号二位三向电磁阀，所述二号电磁阀为二 号二位三向电磁阀。
进一步，所述电磁发生装置采用静电处理法对所述过滤罐体内腔的水进 行磁化。
进一步，所述电磁发生装置包括发生器和处理器，所述发生器设置在所 述过滤罐体的外侧，所述处理器设置在所述过滤罐体的内腔。
进一步，所述处理器为管状体，所述处理器包括铁线圈芯棒和壳体，所 述壳体为阴极，设置在所述壳体内的所述铁线圈芯棒为阳极。
进一步，所述壳体采用镀铬钢管制作。
进一步，所述过滤装置为叠片过滤器。
进一步，所述压力测控器用于测量所述叠片过滤器的内外侧压差值;所 述反冲洗控制器用于接收所述内外侧压差值，并根据设定的时间以及所述过 滤装置的内外侧压差标值，控制所述二位三向电磁阀工作;当测得的内外侧 压差值达到所述内外侧压差标值时，所述反冲洗控制器向所述二位三向电磁 阀发出信号，所述二位三向电磁阀接收所述反冲洗控制器的信号，自动切换 进出水流方向，完成反冲洗过程。
本实用新型的有益效果是：本实用新型提供了一种基于电磁水处理的过 滤设备，引进了磁水处理技术到节水灌溉领域，配合过滤系统减少了灌溉系 统堵塞概率，提高了系统抗堵塞能力。
