申请日2015.01.19
公开(公告)日2015.06.10
IPC分类号G08B21/12
摘要

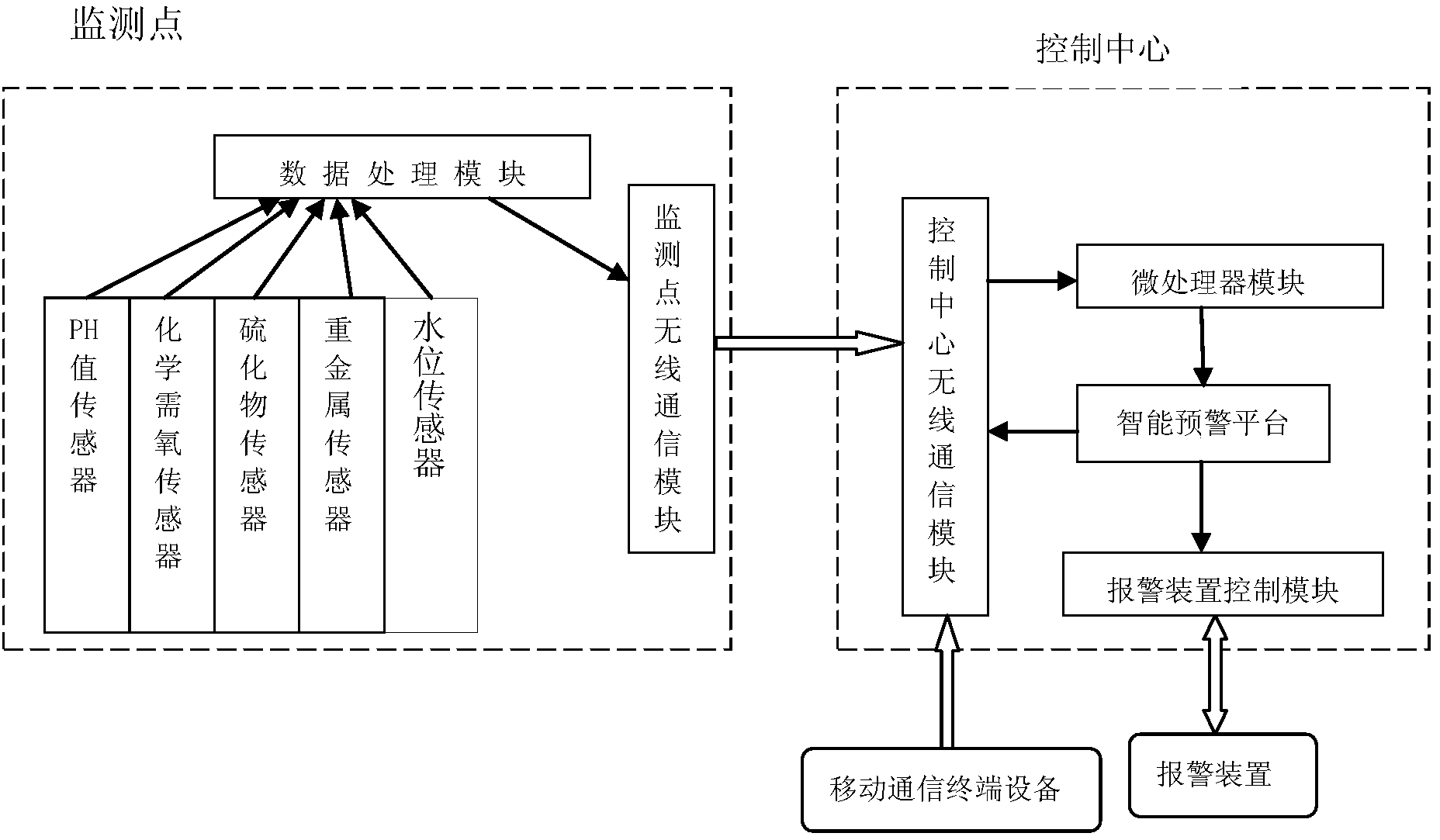

本实用新型公开了一种基于物联网的企业工业污水智能预警系统，包括监测点、控制中心、移动通信终端设备和报警装置;监测点包括：PH值传感器、化学需氧传感器、硫化物传感器、重金属传感器和水位传感器分别与数据处理模块连接，数据处理模块通过监测点无线通信模块与控制中心连接;控制中心包括：与监测点无线通信模块连接的控制中心无线通信模块连接微处理器模块，微处理器模块连接智能预警平台，智能预警平台分别与控制中心无线通信模块、报警装置控制模块连接;移动通信终端设备与控制中心无线通信模块连接;报警装置与报警装置控制模块连接。本实用新型能实时监测企业工业污水排放、远程值班监控，实时报警。
权利要求书
1.一种基于物联网的企业工业 污水智能预警系统，其特征在于：包括监测点、控制中心、 移动通信终端设备和报警装置;
监测点包括：PH值传感器、化学需氧传感器、硫化物传感器、重金属传感器和水位传感 器分别与数据处理模块连接，数据处理模块通过监测点无线通信模块与控制中心连接;
控制中心包括：与监测点无线通信模块连接的控制中心无线通信模块连接微处理器模块， 微处理器模块连接智能预警平台，智能预警平台分别与控制中心无线通信模块、报警装置控 制模块连接;
移动通信终端设备与控制中心无线通信模块连接;
报警装置与报警装置控制模块连接。
2.根据权利要求1所述的基于物联网的企业工业污水智能预警系统，其特征在于：所述 移动通信终端设备包括手机或具有移动通信功能的平板电脑。
3.根据权利要求1所述的基于物联网的企业工业污水智能预警系统，其特征在于：所述 数据处理模块为：放大处理器连接A/D转换器，A/D转换器连接单片机。
4.根据权利要求1所述的基于物联网的企业工业污水智能预警系统，其特征在于：所述 监测点无线通信模块和控制中心无线通信模块均为4G通信模块。
5.根据权利要求1所述的基于物联网的企业工业污水智能预警系统，其特征在于：所述 报警装置为报警灯或蜂鸣器。
6.根据权利要求1所述的基于物联网的企业工业污水智能预警系统，其特征在于：所述 监测点为多个，分别设于企业各个工业污水排放口。
说明书
一种基于物联网的企业工业污水智能预警系统
技术领域
本实用新型属于企业工业污水监测技术领域，特别涉及一种基于物联网的企业工业污水智 能预警系统。
背景技术
目前针对河流、饮用水等水质监测有各种设备和系统，多采用传感器技术对水质相关指 标进行采集，然后传送到监测站进行数据处理，及时监测水质情况。但是，针对企业工业污 水排放，不仅须要实时监测污水排放指标，还须实现远程值班监控，实时预警或报警，达到 节约人力、减少成本，提高效率的目的。
发明内容
本实用新型的目的是提供一种能实时监测企业工业污水排放、远程值班监控，实时报警 的基于物联网的企业工业污水智能预警系统。
为实现上述目的，本实用新型采用如下技术方案：
一种基于物联网的企业工业污水智能预警系统，包括监测点、控制中心、移动通信终端 设备和报警装置;
监测点包括：PH值传感器、化学需氧传感器、硫化物传感器、重金属传感器和水位传感 器分别与数据处理模块连接，数据处理模块通过监测点无线通信模块与控制中心连接;
控制中心包括：与监测点无线通信模块连接的控制中心无线通信模块连接微处理器模块， 微处理器模块连接智能预警平台，智能预警平台分别与控制中心无线通信模块、报警装置控 制模块连接;
移动通信终端设备与控制中心无线通信模块连接;
报警装置与报警装置控制模块连接。
所述移动通信终端设备包括手机或具有移动通信功能的平板电脑。
所述数据处理模块为：放大处理器连接A/D转换器，A/D转换器连接单片机。
所述监测点无线通信模块和控制中心无线通信模块均为4G通信模块。
所述报警装置为报警灯或蜂鸣器。
所述监测点为多个，分别设于企业各个工业污水排放口。
本实用新型的有益效果是：能实时监测企业工业污水排放、远程值班监控，实时报警。
