申请日2014.12.25
公开(公告)日2015.04.29
IPC分类号C02F3/00
摘要
本发明公开一种利用高温废水加温生物反应器的设备，包括保温管道、分水器、加热保温层、生物反应器、集水器、排水管，保温管道上设置流量调节阀，加热保温层由外到内包括挤塑板绝热层、铝箔反射层、豆石混凝土聚热散热层，豆石混凝土聚热散热层中分布数列加热水管。加热保温层覆盖在生物反应器六个外壁上，保温管道通过分水器与加热保温层中的加热水管连通，排水管通过集水器与加热保温层中的加热水管的另一端连通。本发明还公开利用该设备进行加温生物反应器的方法。本发明设备利用高温废水对生物反应器加温，无需外加加热设备，一次性投入、使用年限长，可使生物反应器的生物系统正常运行，实现了资源利用的最大化，且无二次污染，低碳环保。

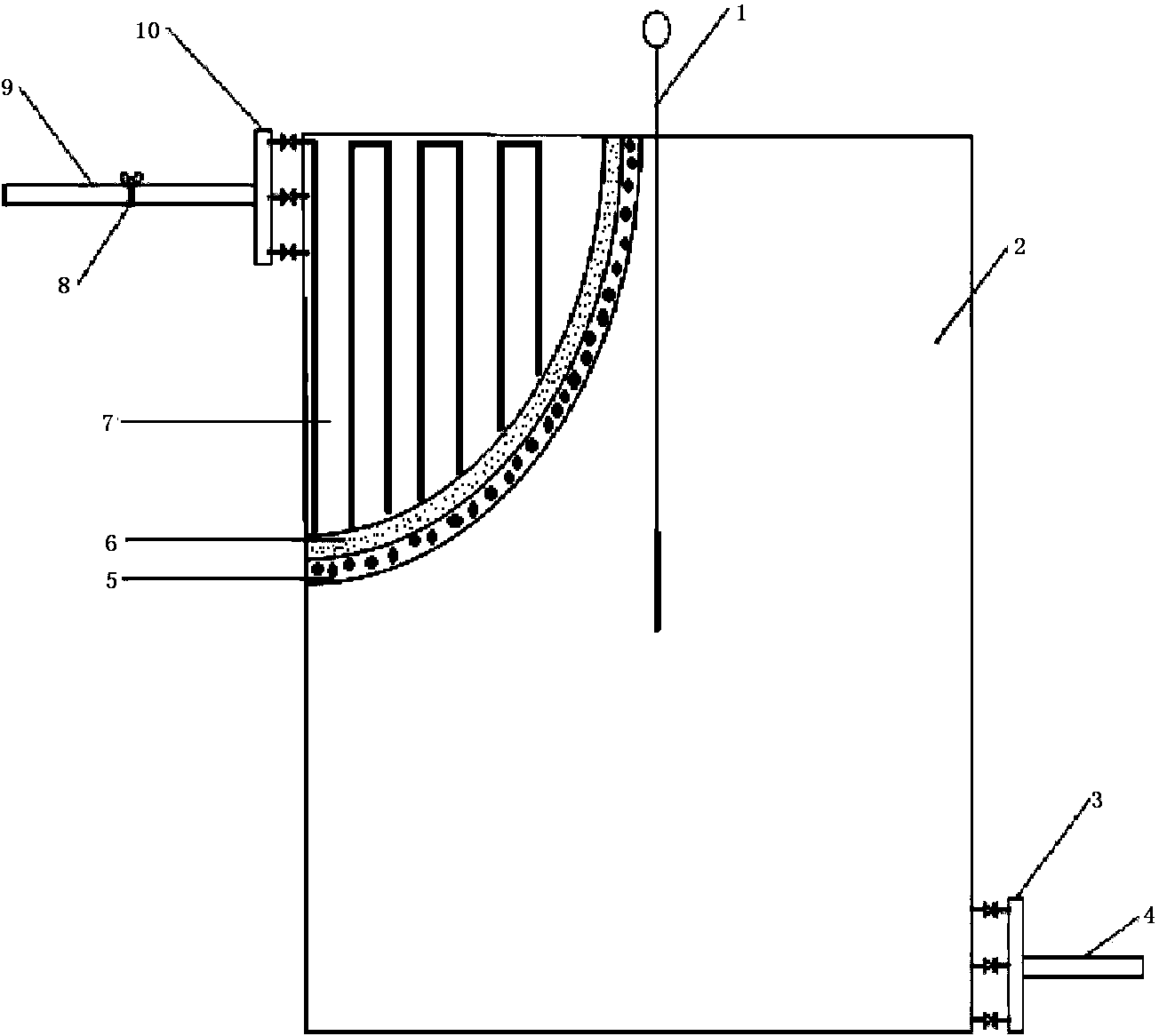

摘要附图
权利要求书
1.一种利用高温废水加温生物反应器的设备，其特征在于，包括保温管道、 分水器、加热保温层、生物反应器、集水器、排水管，所述保温管道上设置流量 调节阀，所述加热保温层由外到内包括挤塑板绝热层、铝箔反射层、豆石混凝土 聚热散热层，豆石混凝土聚热散热层中分布数列加热水管;所述加热保温层覆盖 在生物反应器六个外壁上，保温管道通过分水器与加热保温层中的加热水管连通， 排水管通过集水器与加热保温层中的加热水管的另一端连通。
2.根据权利要求1所述的利用高温废水加温生物反应器的设备，其特征在 于，所述挤塑板绝热层的厚度为1.5cm，铝箔反射层的厚度为5mm，豆石混凝土 聚热散热层的厚度为2cm，所述加热水管为六分P P-R加热水管。
3.利用权利要求1或2所述设备进行加温生物反应器的方法，其特征在于， 包括如下步骤：
高温废水经过保温管道由分水器分流到生物反应器六个外壁覆盖的加热保 温层中的加热水管，从而对生物反应器进行加热，之后废水由集水器流至排水管， 再排至调节处理池中。
4.根据权利要求3所述的加温生物反应器的方法，其特征在于，在加温过 程中，利用温度传感器测量生物反应器中的温度，若生物反应器中的温度高于目 标温度，利用保温管道上的流量调节阀调小流速;若生物反应器中的温度低于目 标温度，利用保温管道上的流量调节阀调大流速。
说明书
一种利用高温废水加温生物反应器的设备及方法
技术领域
本发明涉及废水处理技术领域，具体涉及一种利用高温废水加温生物反应器的设备 及方法。
背景技术
现行污水处理的方法有很多，生物法凭借其投资少、效率高、运行费用低、操作稳 定、出水水质良好、污泥的沉降性能好等优点，发展迅速，成为污水处理的主要方法之 一。
废水的温度是影响污水生物处理系统的诸多重要因素之一。温度对微生物影响是广 泛的，尽管在高温环境(50℃-70℃)和低温环境(-5℃-0℃)中也活跃着某些类的细菌， 但污水处理中大部分微生物最适宜生长的温度范围是20-30℃。在适宜的温度范围内， 微生物的生理活动旺盛，其活性随温度的增高而增强，处理效果也越好。超出此范围， 微生物的活性变差，生物反应过程就会受影响。因此，加温成为了必不可少的环节。
目前废水生物处理系统中的加温方式是添加蒸汽和加热棒。现行的方法虽然能较方 便的获得适宜的水温，但都是以浪费能源为基础的。
发明内容
针对上述问题，本发明提供一种利用高温废水加温生物反应器的设备及方法，该设 备和方法将一改传统的加温思路，可很大程度上改善废水处理系统中生物反应所需环境; 并很大程度上减少能源和人力的浪费;绿色环保，无二次污染。
本发明采用以下技术方案：
一种利用高温废水加温生物反应器的设备，包括保温管道、分水器、加热保温层、 生物反应器、集水器、排水管，所述保温管道上设置流量调节阀，所述加热保温层由外 到内包括挤塑板绝热层、铝箔反射层、豆石混凝土聚热散热层，豆石混凝土聚热散热层 中分布数列加热水管;所述加热保温层覆盖在生物反应器六个外壁上，保温管道通过分 水器与加热保温层中的加热水管连通，排水管通过集水器与加热保温层中的加热水管的 另一端连通。
进一步地，所述挤塑板绝热层的厚度为1.5cm，铝箔反射层的厚度为5mm，豆石混 凝土聚热散热层的厚度为2cm，所述加热水管为六分PP-R加热水管。
利用上述设备进行加温生物反应器的方法，包括如下步骤：高温废水经过保温管道 由分水器分流到生物反应器六个外壁覆盖的加热保温层中的加热水管，从而对生物反应 器进行加热，之后废水由集水器流至排水管，再排至调节处理池中。
进一步地，在加温过程中，利用温度传感器测量生物反应器中的温度，若生物反应 器中的温度高于目标温度，利用保温管道上的流量调节阀调小流速;若生物反应器中的 温度低于目标温度，利用保温管道上的流量调节阀调大流速。
本发明的有益效果：
(1)本发明设备一次投资，即投即用，使用年限长，操作简单。
(2)本发明设备可以稳定的提供生物生存环境需求，可使系统稳定运行。
(3)本发明设备加温效率高。
(4)本发明设备能耗少，无二次污染，低碳环保。
综上，本发明设备利用高温废水对生物反应器加温，无需外加加热设备，一次性投 入、使用年限长，可使生物反应器的生物系统正常运行，实现了资源利用的最大化，且 无二次污染，低碳环保。
