申请日2014.12.25
公开(公告)日2015.04.29
IPC分类号C02F9/08
摘要
本发明提供了一种具有净水处理功能的储水器，包括净水腔、加压输送腔以及储水腔，净水腔设有自动清洁装置，净水腔出水口连接有加压输送装置，加压输送装置的出口与储水腔进水口相连接，储水腔的内部左右分别设有高压泵，储水腔外侧下部设有储水器的出水口，出水口设有紫外线消毒装置。本发明包括净水腔、加压输送腔以及储水腔三个独立的腔室，净水腔设有自动清洁装置，在保证了其储存能力的同时，还提高了其净水和自身清洁消毒能力，功能更为多样化，使得其出水的水质优良，从而保证了用户的用水安全。

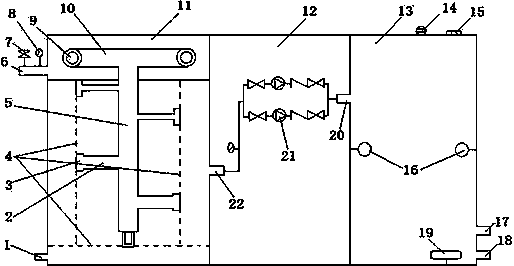

摘要附图
权利要求书
1.一种具有净水处理功能的储水器，其特征在于：所述储水器包括净水腔(11)、加压输送腔(12)以及储水腔(13)，所述净水腔(11)设有自动清洁装置，所述自动清洁装置包括水力旋喷管(10)、排污管(5)、吸管(2)，所述水力旋喷管(10)水平安装于所述净水腔(11)的内部，所述水力旋喷管(10)的两端设有水力旋喷自动吸附装置(9)，所述排污管(5)与所述水力旋喷管(10)垂直相交并相通，所述吸管(2)垂直交错的设于所述排污管(5)的左右两侧，所述吸管(2)的末端设有吸嘴(3)，所述净水腔(11)与加压输送腔(12)之间设有净水腔出水口(22)，所述净水腔出水口(22)连接有加压输送装置，所述加压输送腔(12)与储水腔(13)之间设有储水腔进水口(20)，所述加压输送装置的出口与所述储水腔进水口(20)相连接，所述储水腔(13)的内部左右分别设有高压泵(16)，所述储水腔(13)外侧下部设有储水器的出水口(18)，所述出水口(18)设有紫外线消毒装置(19)。
2.根据权利要求1所述的具有净水处理功能的储水器，其特征在于：所述净水腔(11)的内部底部和左右两侧都设有过滤网(4)，所述过滤网(4)与所述吸嘴(3)和排污管(5)底部的进口平行相交。
3.根据权利要求1所述的具有净水处理功能的储水器，其特征在于：所述从下到上的吸管(2)其管径依次变小。
4.根据权利要求1所述的具有净水处理功能的储水器，其特征在于：所述加压输送装置包括至少两组并联连接的加压水泵组，所述加压水泵组包括水泵(21)，所述水泵(21)的进口及出口连接有阀门组件。
5.根据权利要求1所述的具有净水处理功能的储水器，其特征在于：储水腔(13)的顶部设有液位控制器(14)和充气排气过滤装置(15)，所述出水口(18)的上方设有储水腔排污口(17)。
6.根据权利要求5所述的具有净水处理功能的储水器，其特征在于：所述充气排气过滤装置(15)的材质为聚四氟乙烯。
7.根据权利要求1所述的具有净水处理功能的储水器，其特征在于：所述紫外线消毒装置(19)为紫外线消毒灯管。
8.根据权利要求1所述的具有净水处理功能的储水器，其特征在于：所述净水腔(11)外侧的上部设有净水腔排污口(6)，所述净水腔排污口(6)设有阀门(7)和压力表(8)。
说明书
一种具有净水处理功能的储水器
技术领域
本发明涉及一种具有净水处理功能的储水器，属于供水技术领域。
背景技术
自来水与人们的生活息息相关，自来水的水质与人们的健康关系密切。随着工业化和城市化的加剧发展，水污染现象变得越来越越严重，人们的饮用水中充斥的大量的粉尘、细菌及微生物，甚至有些地方由于设备老化或者管理不善，还出现了重金属超标等严重的饮水事故。
人类的健康离不开水源，因此，饮水安全值得我们特别的关注。为了人们的身体健康，因此，就需要将自来水经过一定程序的净水处理然后供给用水用户，通常还会将处理好的净水储存在无菌储水器中以备需求。
但是，目前的储水器仅仅具备储水功能，没有清洁消毒能力。这不仅体现在对储存内部的水没有净化能力，对储水器自身的环境也没有消毒能力，不仅无法实现对其内部的水进行二次净化，同时如果水长期存储还会因为其自身的原因滋生各种微生物细菌进而会产生二次污染。因此，储水器的净水能力和自身的清洁消毒能力是一个很重要的问题。
为了人们的身体健康，保证用水安全，有必要，研究开发出一种具有净水处理功能的储水器。
发明内容
发明目的：本发明的目的是为了解决现有技术的不足，提供一种具有净水处理功能的储水器。
技术方案：为了实现以上目的，本发明的一种具有净水处理功能的储水器，所述储水器包括净水腔、加压输送腔以及储水腔，所述净水腔设有自动清洁装置，所述自动清洁装置包括水力旋喷管、排污管、吸管，所述水力旋喷管水平安装于所述净水腔的内部，所述水力旋喷管的两端设有水力旋喷自动吸附装置，所述排污管与所述水力旋喷管垂直相交并相通，所述吸管垂直交错的设于所述排污管的左右两侧，所述吸管的末端设有吸嘴，所述净水腔与加压输送腔之间设有净水腔出水口，所述净水腔出水口连接有加压输送装置，所述加压输送腔与储水腔之间设有储水腔进水口，所述加压输送装置的出口与所述储水腔进水口相连接，所述储水腔的内部左右分别设有高压泵，所述储水腔外侧下部设有储水器的出水口，所述出水口设有紫外线消毒装置。本发明设有的净水腔可以对储存进入的自来水进行进一步的过滤净化处理，同时设有的自动清洁装置，可以对净化腔进行自动清洁以保持腔内环境的清洁性，保证其清洁能力;设有的加压输送腔对经过净化腔的水进行加压可以提高其输送水的效率;设有的储存腔对净化过的水进行储存，同时设有的紫外线消毒装置可以对储存器的储水进行进一步消毒，其内部设有的高压泵可以形成水的对流从而起到对腔内部的清洁作用与紫外线消毒装置合并则可以进一步对腔内环境进行消毒。这样，分为三个腔室，本发明在保证了其储存能力的同时，还提高了其净水和自身清洁消毒能力，功能更为多样化，使得其出水的水质优良，从而保证了用户的用水安全。
所述净水腔的内部底部和左右两侧都设有过滤网，所述过滤网与所述吸嘴和排污管底部的进口平行相交。对进入的水和出去的水进行过滤，使得水得到进一步的净化。
所述从下到上的吸管其管径依次变小。直径依次变小，可以使得自动清洁装置吸污均匀，从而使其清洁效果更好。
所述加压输送装置包括至少两组并联连接的加压水泵组，所述加压水泵组包括水泵，所述水泵的进口及出口连接有阀门组件。多余的水泵可以作为辅助作用，保证输送效能。
储水腔的顶部设有液位控制器和充气排气过滤装置，所述出水口的上方设有储水腔排污口。液位控制器可以检测控制器内部储存的水位情况，设有的充气排气过滤装置可以保证储水腔内部的空气的清洁度，可以防止因充气排气而造成储水腔内部空气环境的污染，从而避免细菌的滋生影响水质。
所述充气排气过滤装置的材质为聚四氟乙烯。聚四氟乙烯性能优异无污染，并且防水、耐腐蚀，使用寿命较长。
所述紫外线消毒装置为紫外线消毒灯管。安装方便，价格低廉，节约成本。
所述净水腔外侧的上部设有净水腔排污口，所述净水腔排污口设有阀门和压力表。控制净水腔内部的压力情况。
有益效果：本发明提供的具有净水处理功能的储水器与现有技术相比，具有以下优点：
(1)本发明的具有净水处理功能的储水器，包括净水腔、加压输送腔以及储水腔三个独立的腔室，净水腔设有自动清洁装置，在保证了其储存能力的同时，还提高了其净水和自身清洁消毒能力，功能更为多样化，使得其出水的水质优良，从而保证了用户的用水安全;
(2)本发明的具有净水处理功能的储水器，储存腔对净化过的水进行储存，同时设有的紫外线消毒装置可以对储存器的储水进行进一步消毒，其内部设有的高压泵可以形成水的对流从而起到对腔内部的清洁作用与紫外线消毒装置合并则可以进一步对腔内环境进行消毒。
