申请日2014.11.28
公开(公告)日2015.04.29
IPC分类号C02F1/42
摘要
本实用新型公开了一种将离子交换树脂再生废水进行分离获得低浓度酸碱的系统，其包括一套4只切换阀门，2条分隔管沟，3个废水池，其特征在于所述的系统包括2只切换阀门组成分离酸液、碱液和冲洗水的系统，2条分隔管沟输送废水、酸或碱液，3只废水池分别贮存废水、低浓度酸、低浓度碱液，一套控制系统控制阀门切换;再生时，系统进行冲洗时收集废水，系统进酸及置换时收集低浓度酸，系统进碱及置换时收集低浓度碱，通过此系统将再生废水分离为三部分：废水、低浓度酸、低浓度碱液，可以分别回用。
权利要求书
1.一种将离子交换树脂再生废水进行分离获得低浓度酸碱的系统，其包括一套4只切换阀门，2条分隔管沟，3个废水池，其特征在于所述的系统包括2只切换阀门组成分离酸液、碱液和冲洗水的系统，2条分隔管沟输送废水、酸或碱液，3只废水池分别贮存废水、低浓度酸、低浓度碱液，一套控制系统控制阀门切换;再生时，系统进行冲洗时收集废水，系统进酸及置换时收集低浓度酸，系统进碱及置换时收集低浓度碱，通过此系统将再生废水分离为三部分：废水、低浓度酸、低浓度碱液，可以分别回用。
2.根据权利要求1所述的将离子交换树脂再生废水进行分离获得低浓度酸碱的系统，其特征在于，所述的再生系统不同废液排放由不同阀门控制。
3.根据权利要求1所述的将离子交换树脂再生废水进行分离获得低浓度酸碱的系统，其特征在于，所述的再生废水、低浓度酸、低浓度碱由不同的管沟收集。
4.根据权利要求1所述的将离子交换树脂再生废水进行分离获得低浓度酸碱的系统，其特征在于，所述的再生废水、低浓度酸、低浓度碱由不同废水池贮存。
5.根据权利要求1所述的将离子交换树脂再生废水进行分离获得低浓度酸碱的系统，其特征在于，所述的控制系统根据再生步序程控阀门，将废水、酸、碱液分离。
说明书
一种将离子交换树脂再生废水进行分离获得低浓度酸碱的系统
技术领域
本实用新型涉及废水回用技术，具体涉及一种可以将原本是再生混合酸碱废水分离为废水、低浓度酸、低浓度碱三类介质的装置。
背景技术
目前，现有的离子交换树脂再生系统，再生各个阶段排出的废液，包括正洗、反洗阶段的废水、进酸及置换阶段的酸液、进碱及置换阶段的碱液，全部混合在一起，混合反应后成为浓度3-5%左右的含盐废水，因其含盐量高，无法直接回用，只能外排，成为无法回用的废水。
目前的系统设置均没有考虑到废水的回用，只是以简单混合收集为目标。
但是，目前环保排放要求严格，对水资源的综合利用要求也越来越高，传统的再生废水混合收集不适应环保要求。
实用新型内容
针对现有再生系统存在的上述不足，本实用新型可以提供一种将离子交换树脂再生废水在产生阶段就进行分离获得低浓度酸碱的系统。
本实用新型为实现上述目的所采用的技术方案是：
一种将离子交换树脂再生废水进行分离获得低浓度酸碱的装置，其包括设置在中排管道上的两个程控阀门，两条分隔收集管沟，三只贮存废水、低浓度酸、低浓度碱的废液池，两只程控切换阀门以及相应的程序：
所述的中排管道上的两个程控阀门，具体设置在离子交换器废液排放管上，可以是中排管，或者是正排管，具体看交换器再生废液排出口的位置。
所述的两条分隔收集管沟，独立设置。一条管沟用于接纳普通废水， 直通废水池;另外一条管沟用于接纳含酸含碱废水，因为酸碱废水一般错开产生，所以共用一条管沟。
所述的三个废水池，分别用于贮存废水、低浓度酸、低浓度碱，酸碱的浓度根据再生进酸进碱浓度的工艺决定，一般在2-4%范围内波动。
所述的废水池切换阀门，设置在废水池进口，当系统进酸液时，开启酸液池进口阀，产生的酸液自流入酸液池;当系统进碱液时，开启碱液池进口阀，产生的碱液自流入碱液池。
所述的程序，在不同的再生阶段控制相应阀门，以接纳废水、酸或碱。
本实用新型系统的优点在于：将原本再生时产生的高盐废水，通过阀门切换和专用管沟、水池收集，成为低盐废水、低浓度酸、低浓度碱三种可以再循环利用的物质。
本实用新型广泛使用于水处理行业离子交换系统，可以达到变废为宝的目标。

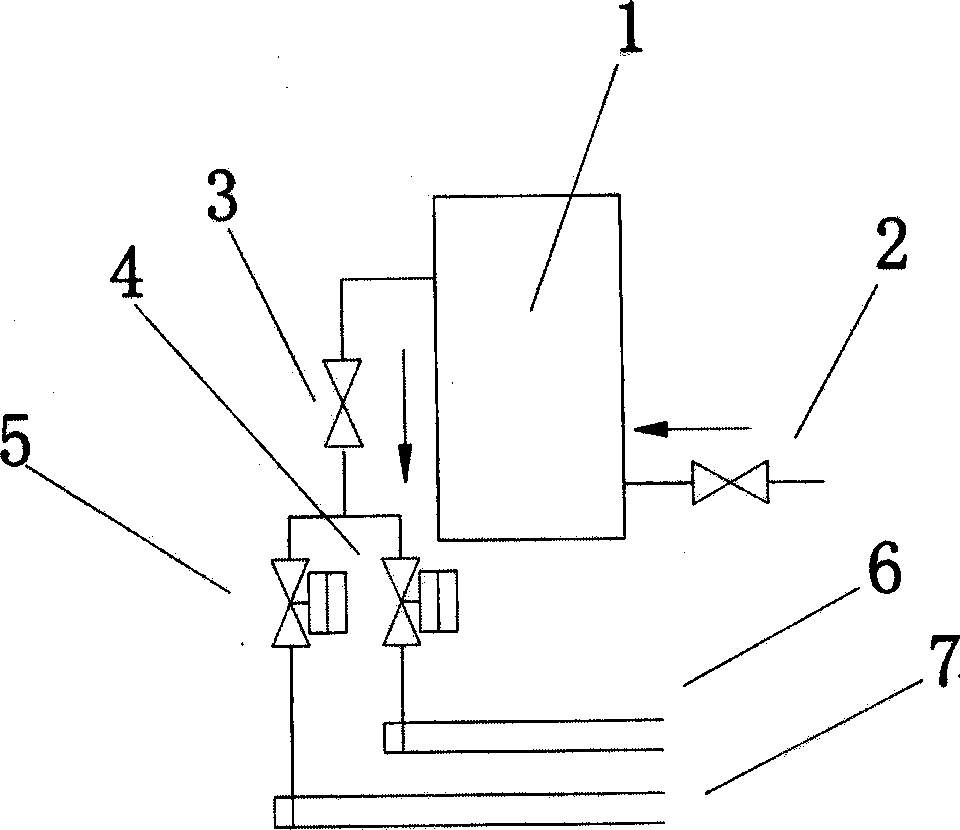

下面结合附图与具体实施方式，对本实用新型进一步说明。
