申请日2014.11.28
公开(公告)日2015.04.22
IPC分类号C02F9/14
摘要
本实用新型属于污水处理技术领域，尤其涉及一种生活污水零排放再利用处理系统，包括地下生化处理系统、提升泵、一级蓄水罐、气浮装置、二级蓄水罐、加压泵、一级砂滤、活性炭、纤维束、三级蓄水罐、泄水沟、污泥处理装置、污水深处理再利用系统、电控制柜、风机、供电系统，所述地下生化处理系统包括消毒池、沉淀池、好氧池、水解酸化池，所述污水深处理再利用系统包括中水储水池、二级砂滤、碳滤、精滤、ED1膜处理器、ED2膜处理器、ED3膜处理器、净水槽、供水设备。本专利采用生化、物理化学法、ED膜法、辅以消毒、吸附系统，能使传统水处理厂中难以用生化和MBR去除的污染物质，进一步得到净化，最终达到污水再利用的目的。
权利要求书

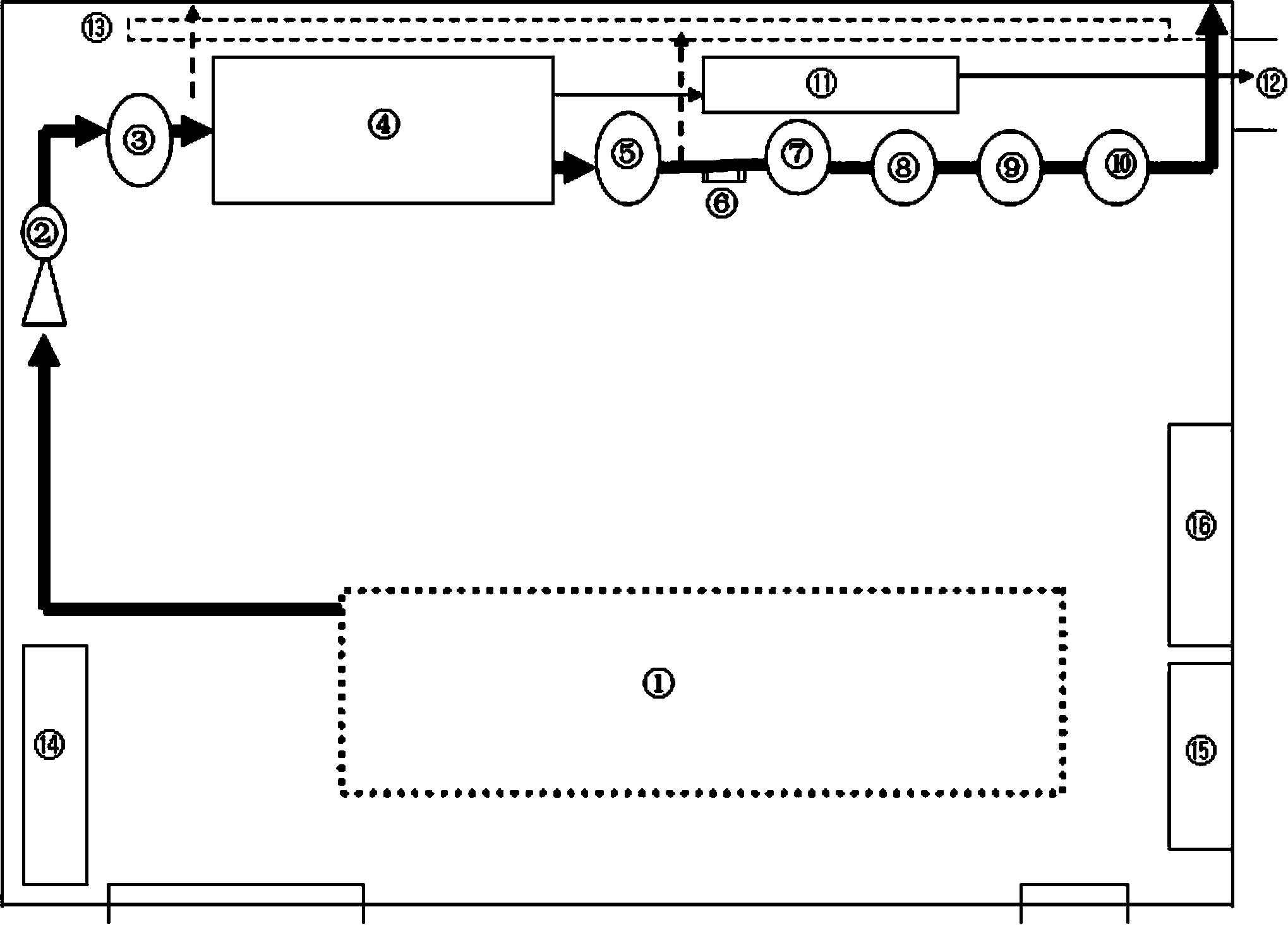

1.一种生活污水零排放再利用处理系统，其特征在于：包括地下生化处理系统、提升泵、一级蓄水罐、气浮装置、二级蓄水罐、加压泵、一级砂滤、活性炭、纤维束、三级蓄水罐、泄水沟、污泥处理装置、污水深处理再利用系统、电控制柜、风机、供电系统，所述地下生化处理系统的输出端连接提升泵的输入端，所述提升泵的输出端连接一级蓄水罐的输入端，所述一级蓄水罐的输出端连接气浮装置的输入端，其排水端连接泄水沟，所述气浮装置的两个输出端分别连接污泥处理装置和二级蓄水罐的输入端，所述污泥处理装置的输出端连接污泥运出口，所述二级蓄水罐的输出端连接加压泵的输入端，其排水口连接泄水沟，所述加压泵输出端连接一级砂滤的输入端，所述一级砂滤输出端连接活性炭的输入端，所述活性炭连接纤维束的输入端，所述纤维束的输出端连接三级蓄水罐的输入端，所述三级蓄水罐的输出端连接污水深处理再利用系统的输入端，所述电控制柜位于地下生化处理系统的一侧，所述供电系统位于地下生化处理系统的另一侧，所述风机位于供电系统旁边。
2.根据权利要求1所述的一种生活污水零排放再利用处理系统，其特征在于：所述地下生化处理系统包括消毒池、沉淀池、好氧池、水解酸化池，所述消毒池的输出端连接沉淀池的输入端，所述沉淀池的输出端连接好氧池的输入端，所述好氧池的输出端连接水解酸化池的输入端。
3.根据权利要求1所述的一种生活污水零排放再利用处理系统，其特征在于：所述污水深处理再利用系统包括中水储水池、二级砂滤、碳滤、精滤、ED1膜处理器、ED2膜处理器、ED3膜处理器、净水槽、供水设备，所述中水储水池的输出端连接二级砂滤的输入端，所述二级砂滤的输出端连接碳滤的输入端，所述碳滤的输出端连接精滤的输入端，所述精滤的输出端分别连接ED1膜处理器和ED3膜处理器的输入端，所述净水槽的输入端连接ED1膜处理器的输出端、ED2膜处理器的输出端、ED3膜处理器的输出端，其输出端连接供水设备。
说明书
一种生活污水零排放再利用处理系统
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种生活污水零排放再利用处理系统。
背景技术
水是生命之源，中国是严重缺水的国家，现有技术中，水处理厂只是经过过滤等净化处理，处理后的水排向江河;那些经过处理的水，可能存在使用价值，但一般都被白白排放流走，造成水资源的浪费。目前，现有的水处理系统，存在不能将污水再利用的问题。
发明内容
本实用新型提供一种生活污水零排放再利用处理系统，以解决上述背景技术中现有的水处理系统，存在不能将污水再利用的问题。
本实用新型所解决的技术问题采用以下技术方案来实现：本实用新型提供一种生活污水零排放再利用处理系统，其特征在于：包括地下生化处理系统、提升泵、一级蓄水罐、气浮装置、二级蓄水罐、加压泵、一级砂滤、活性炭、纤维束、三级蓄水罐、泄水沟、污泥处理装置、污水深处理再利用系统、电控制柜、风机、供电系统，所述地下生化处理系统的输出端连接提升泵的输入端，所述提升泵的输出端连接一级蓄水罐的输入端，所述一级蓄水罐的输出端连接气浮装置的输入端，其排水端连接泄水沟，所述气浮装置的两个输出端分别连接污泥处理装置和二级蓄水罐的输入端，所述污泥处理装置的输出端连接污泥运出口，所述二级蓄水罐的输出端连接加压泵的输入端，其排水口连接泄水沟，所述加压泵输出端连接一级砂滤的输入端，所述一级砂滤输出端连接活性炭的输入端，所述活性炭连接纤维束的输入端，所述纤维束的输出端连接三级蓄水罐的输入端，所述三级蓄水罐的输出端连接污水深处理再利用系统的输入端，所述电控制柜位于地下生化处理系统的一侧，所述供电系统位于地下生化处理系统的另一侧，所述风机位于供电系统旁边。
所述地下生化处理系统包括消毒池、沉淀池、好氧池、水解酸化池，所述消毒池的输出端连接沉淀池的输入端，所述沉淀池的输出端连接好氧池的输入端，所述好氧池的输出端连接水解酸化池的输入端。
所述污水深处理再利用系统包括中水储水池、二级砂滤、碳滤、精滤、ED1膜处理器、ED2膜处理器、ED3膜处理器、净水槽、供水设备，所述中水储水池的输出端连接二级砂滤的输入端，所述二级砂滤的输出端连接碳滤的输入端，所述碳滤的输出端连接精滤的输入端，所述精滤的输出端分别连接ED1膜处理器和ED3膜处理器的输入端，所述净水槽的输入端连接ED1膜处理器的输出端、ED2膜处理器的输出端、ED3膜处理器的输出端，其输出端连接供水设备。
本实用新型的有益效果为：
1本专利的污水深处理再利用系统采用ED膜分离技术，在直流电电场的作用下，以电位差为推动力，利用离子交换膜的选择性透过性达到水净化，使传统水处理厂中难以用生化和MBR去除的污染物质，进一步得到净化，最终达到污水再利用的目的。
2本专利的地下生化处理系统采用一种生物处理技术。该处理系统是将空气，连续鼓入含有大量溶解性有机物(COD)的废水中，在一定时间内，通过细菌的繁殖，在水中即形成生物絮体，即活性污泥。在活性污泥上栖息、生活着大量的微生物，这种微生物以溶解性有机物为食料，获得能量，并不断增长繁殖，变为污泥，从水中分离出来，从而使废水得到净化。
3本专利中采用活性炭吸附法，利用活性炭巨大的表面积，吸附各种有味、带色有机分子，进一步提高水的质量，达到使用要求。
4本专利采用生化、物理化学法、ED膜法、辅以消毒、吸附系统，治理生活污水，工艺成熟、高效，且治理费用低廉，是在广泛吸取各种治理方法优点的基础上采用的系统。
5本专利采用物理化学法、ED膜法处理技术，是把膜技术与生化反应有机结合的新型技术，可使生化法进行更彻底，生化处理更迅速，污染物分离的更清澈，尤其是采用膜材料制成，使其寿命长、效率高。
6本专利实现了生活污水零排放再利用，使污染物质以固化污泥排除，减少占地面积和施工费用，尤其是减少市政设施，加快了施工周期。
