申请日2015.02.06
公开(公告)日2015.07.01
IPC分类号C02F103/20; C02F3/30
摘要
一种低C/N比干清粪养猪场废水的微氧生物处理装置，本实用新型属于污水处理技术领域，具体涉及一种低C/N比干清粪养猪场废水的微氧生物处理装置。本实用新型是要解决现有技术对于低C/N比废水的处理技术不够完善，存在着工艺复杂、基建投资大，能耗高、运行费用高的问题。装置由微氧反应器、沉淀池、泥水溶氧池、鼓风机、溶氧传感器、风量控制仪、污泥回流泵、微氧反应器进水管、微氧反应器出水管、沉淀池出水管、污泥回流管、剩余污泥排放管、曝气管和阀门组成。本实用新型用于处理养猪废水。
权利要求书
1.一种低C/N比干清粪养猪场废水的微氧生物处理装置，其特征在于低C/N比干清粪养猪场废水的微氧生物处理装置由微氧反应器(1)、沉淀池(2)、泥水溶氧池(3)、鼓风机(4)、溶氧传感器(5)、风量控制仪(6)、污泥回流泵(7)、微氧反应器进水管(8)、微氧反应器出水管(9)、沉淀池出水管(10)、污泥回流管(11)、剩余污泥排放管(12)、曝气管(13)和阀门(14)组成;所述微氧反应器(1)的顶部设置有微氧反应器出水管(9)，所述微氧反应器出水管(9)的管口设置在所述沉淀池(2)的上方，所述沉淀池(2)的上部设置有沉淀池出水管(10)，所述沉淀池(2)的底部出水口与污泥回流管(11)和剩余污泥排放管(12)相连，所述剩余污泥排放管(12)上设置有阀门(14);所述泥水溶氧池(3)的底部设置有进气口和进水口，所述进水口与污泥回流管(11)相连，所述进气口通过曝气管(13)与鼓风机(4)相连，所述鼓风机(4)的控制信号输入端与风量控制仪(6)的控制输出端相连，风量控制仪(6)的信号输入端与溶氧传感器(5)的信号输出端相连，所述溶氧传感器(5)设置在微氧反应器(1)的中部，所述微氧反应器(1)的底部设置有进水口和污泥回流口，所述进水口与微氧反应器进水管(8)相连，所述污泥回流口通过污泥回流泵(7)与泥水溶氧池(3)的上部相连。
2.根据权利要求1所述的一种低C/N比干清粪养猪场废水的微氧生物处理装置，其特征在于所述微氧反应器(1)上部为圆柱体，下部为锥体，其高度为500mm，圆柱体的直径为100mm。
3.根据权利要求1所述的一种低C/N比干清粪养猪场废水的微氧生物处理装置，其特征在于所述沉淀池(2)为倒三角锥形体，其高度为200mm，直径为380mm。
4.根据权利要求1所述的一种低C/N比干清粪养猪场废水的微氧生物处理装置，其特征在于所述泥水溶氧池(3)为圆柱体，其高度为250mm，直径为100mm。
5.根据权利要求1所述的一种低C/N比干清粪养猪场废水的微氧生物处理装置，其特征在于所述微氧反应器进水管(8)、微氧反应器出水管(9)、污泥回流管(11)和剩余污泥排放管(12)采用内径为6.4mm、壁厚为1.6mm的硅胶管制成。
6.根据权利要求1所述的一种低C/N比干清粪养猪场废水的微氧生物处理装置，其特征在于所述沉淀池出水管(10)为直径为20mm的蛇皮管。
说明书
一种低C/N比干清粪养猪场废水的微氧生物处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种低C/N比干清粪养猪场废水的微氧生物处理装置。
背景技术
养猪废水主要包括尿液、残余的粪便、饲料残渣以及猪舍冲洗水等。养猪废水普遍具有间歇排放、有机物浓度和氮磷含量高、碳氮比低以及悬浮物浓度高等特点而较难处理。如果不经处理直接排放到环境中，会对自然水体以及水中生物造成严重危害。养猪废水的具体水质指标因规模和清粪方式的不同而差异较大，规模化养猪场目前的清粪方式主要有三种：水冲粪、水泡粪和干清粪。干清粪方式是指先由机械或人工清粪后，再冲洗猪舍，这样能够大幅度减少冲洗用水，此类养猪废水主要由尿液和猪舍冲洗水组成，因此有机物浓度较低，而收集的粪便具有较高的肥料价值。综上所述，干清粪工艺更适用于规模化养猪场。调查显示，养猪场规模越大，采用干清粪的比例越高。干清粪养猪模式所产生的养猪废水中所含化学需氧量COD为1000～7600mg/L，五日生化需氧量BOD5为700～4100mg/L，氨氮NH4+-N和总氮TN分别为434～610mg/L和481～730mg/L。相对于水冲粪与水泡粪，干清粪模式所产生的养猪废水的C/N比更低，约为0.5～1.8左右，是一种典型的低C/N比废水。过低的C/N比及高浓度的NH4+-N给这种废水的处理带来了很大困难。因此，开发经济高效的高NH4+-N、低C/N比养猪废水处理新技术与设备，具有重要意义。
目前对低C/N比废水的处理方法主要是依靠物理化学方法对废水进行脱氮预处理，再通过外加碳源的方式调节生化反应器进水C/N比，使其适于生物脱氮。但是，物化脱氮及外加碳源的水质调节方法，不可避免地增加了工艺的复杂性、运行稳定性，以及投资和处理成本等，经济性较差。
实用新型内容
本实用新型是要解决现有技术对于低C/N比废水的处理技术不够完善，存在着工艺复杂、基建投资大，能耗高、运行费用高的问题，而提供一种低C/N比干清粪养猪场废水的微氧生物处理装置。

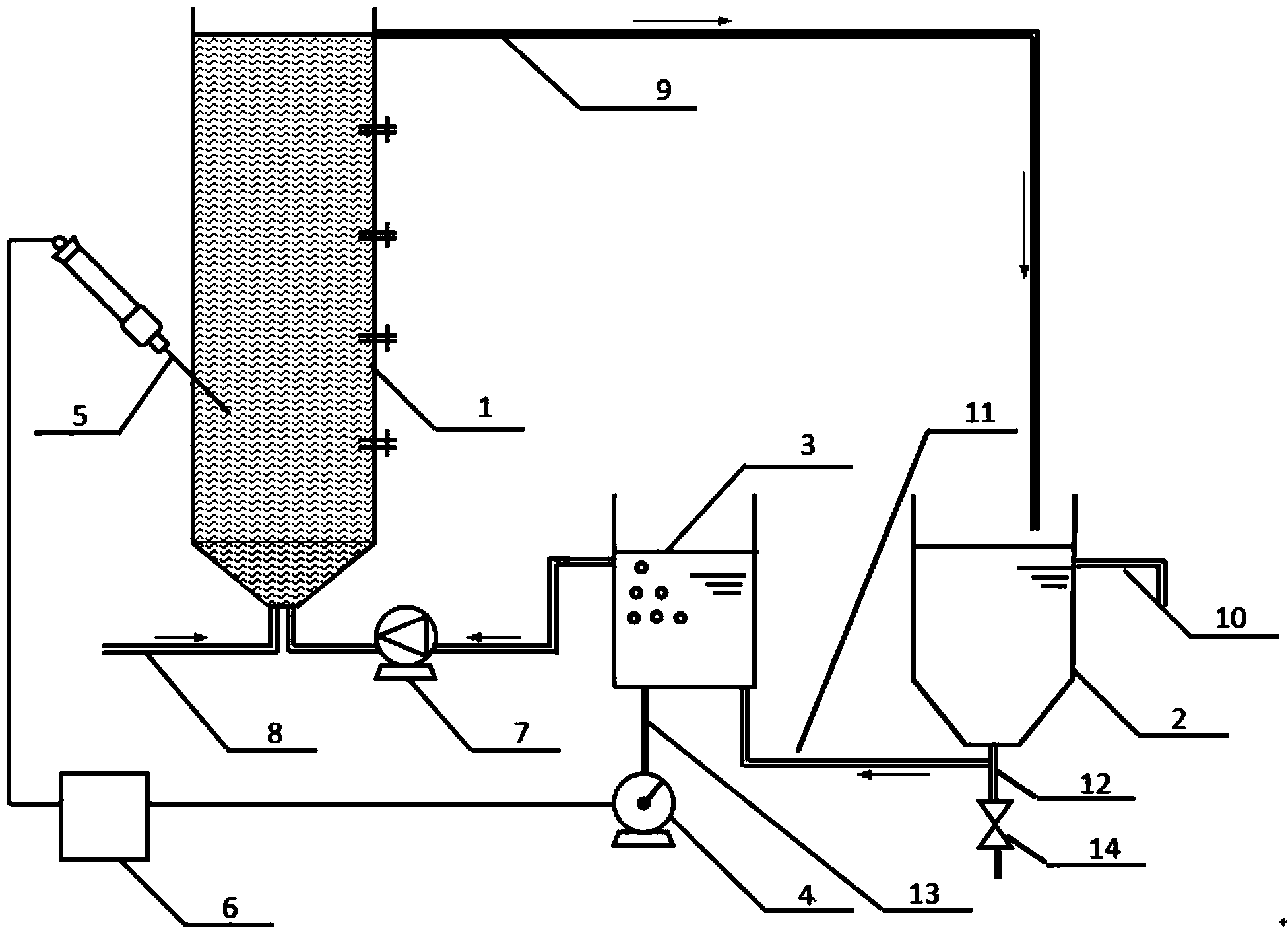

本实用新型一种低C/N比干清粪养猪场废水的微氧生物处理装置由微氧反应器、沉淀池、泥水溶氧池、鼓风机、溶氧传感器、风量控制仪、污泥回流泵、微氧反应器进水管、微氧反应器出水管、沉淀池出水管、污泥回流管、剩余污泥排放管、曝气管和阀门组成;所述微氧 反应器的顶部设置有微氧反应器出水管，所述微氧反应器出水管的管口设置在所述沉淀池的上方，所述沉淀池的上部设置有沉淀池出水管，所述沉淀池的底部出水口与污泥回流管和剩余污泥排放管相连，所述剩余污泥排放管上设置有阀门;所述泥水溶氧池的底部设置有进气口和进水口，所述进水口与污泥回流管相连，所述进气口通过曝气管与鼓风机相连，所述鼓风机的控制信号输入端与风量控制仪的控制信号输出端相连，风量控制仪的信号输入端与溶氧传感器的信号输出端相连，所述溶氧传感器设置在微氧反应器的中部，所述微氧反应器的底部设置有进水口和污泥回流口，所述进水口与微氧反应器进水管相连，所述污泥回流口通过污泥回流泵与泥水溶氧池的上部相连。
原理：废水通过微氧反应器进水管从微氧反应器底部进入反应器，通过反应器底部污泥层时，污泥层的污泥对废水中的悬浮物质进行截留的同时，通过污泥微生物的代谢作用去除COD和NH4+-N等污染物质;通过在线溶解氧监测与鼓风量的控制，将反应器内溶解氧浓度控制在0.3mg/L左右，在该微氧条件下，污泥絮体表面以好氧菌和兼性菌占优势，而在缺氧的污泥絮体内部以厌氧菌占主导。由于活性污泥内外微环境的差异，使无氧呼吸与有氧呼吸、硝化和反硝化共存于处理系统中，可实现有机物、NH4+-N和TN等污染物质的同步去除。
本实用新型的有益效果是：
1、本实用新型用于高NH4+-N、低C/N比干清粪养猪场废水的处理，可经济高效的同步去除有机物、NH4+-N和TN等污染物。
2、本实用新型采用微氧条件，因曝气量低而具有较低的动力消耗。
3、本实用新型设备处理低C/N比干清粪养猪场废水，不需物化脱氨预处理，生物脱氮也不需要外加碳源，处理成本低。
4、本实用新型所涉及反应器具有较高的回流比，抗冲击负荷能力强，出水水质稳定。
5、本实用新型试用范围广，且结构简单、紧凑，制造、安装、维修方便，占地少，投资省，适合规模化生产。
