申请日2014.11.28
公开(公告)日2015.05.20
IPC分类号C02F3/28
摘要
本实用新型公开了一种水处理厌氧反应罐，罐体的上端设有顶盖，顶盖上设有排气口，罐体的上部设有出水口，出水口上连接有水封安全装置，水封安全装置包括箱体，箱体的一个侧壁上设有进口，进口与罐体出水口相连，箱体底板上远离进口的一侧设有排水口，箱体内设有竖向隔板，竖向隔板位于进口和排水口之间，竖向隔板包括下竖向隔板和两竖向支板，两竖向支板位于下竖向隔板的上端的两侧，两竖向支板之间有间隙，两竖向支板上沿竖直方向设有一排螺栓孔，在两竖向支板上通过螺栓连接竖向调节板。罐体底部设有布水机构，布水机构由内布水器、外缓冲布水器和水泵组成，外缓冲布水器与内布水器相连，水泵与外缓冲布水器相连。安全、布水均匀、节能。
权利要求书

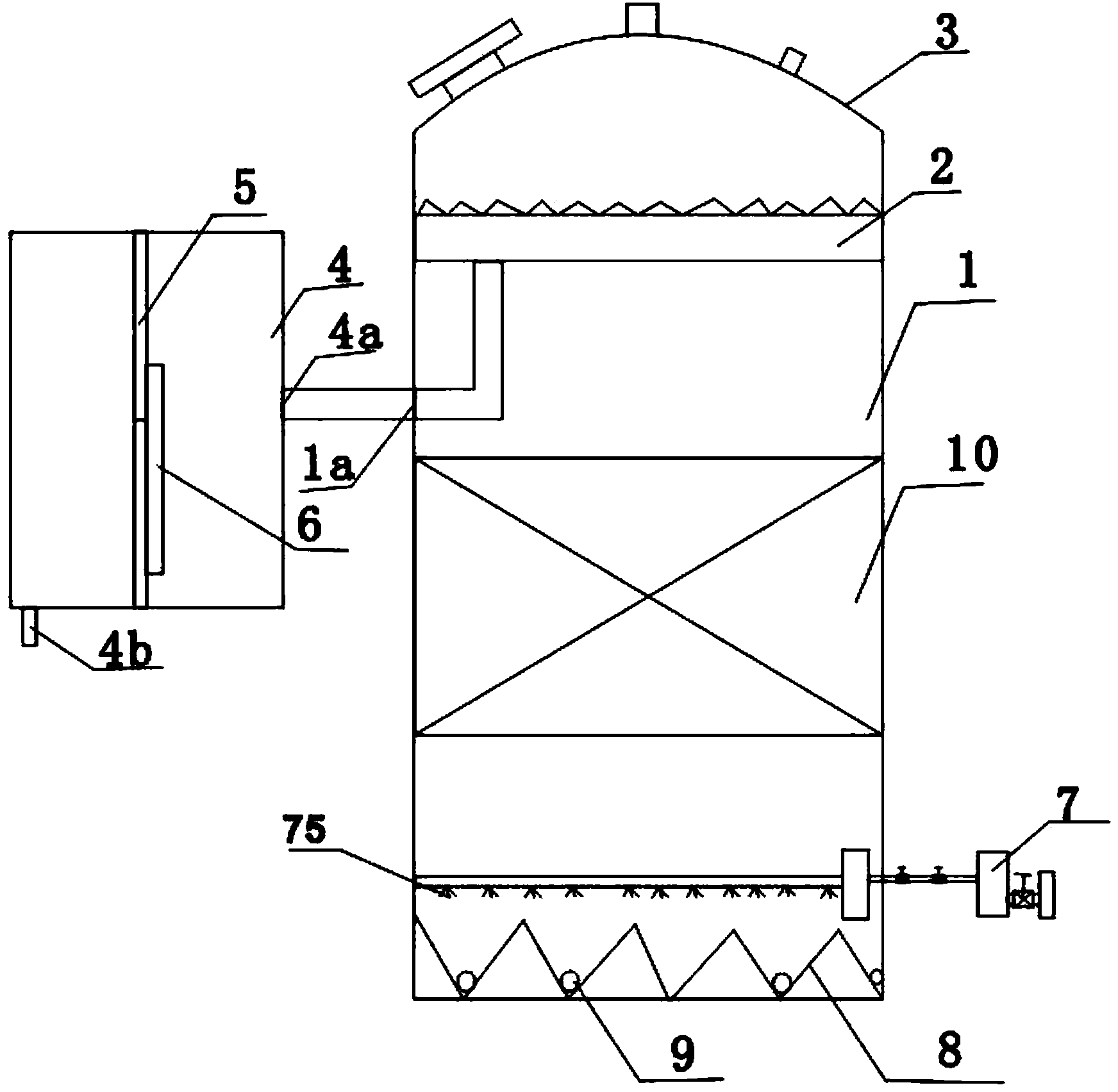

1.一种水处理厌氧反应罐，包括罐体(1)，所述罐体(1)的上端设有顶 盖(3)，所述顶盖(3)上设有排气口，所述罐体(1)的上部设有出水口(1a)， 其特征在于：所述出水口(1a)上连接有水封安全装置，所述水封安全装置包 括箱体(4)，所述箱体(4)的一个侧壁上设有进口(4a)，该进口(4a)通过 管道与罐体(1)上的出水口(1b)相连，所述箱体(4)的底板上远离进口(4a) 的一侧设有排水口(4b)，所述箱体(4)内设有竖向隔板(5)，所述竖向隔板 (5)位于进口(4a)和排水口(4b)之间，所述竖向隔板(5)包括下竖向隔 板(51)和两竖向支板(52)，所述两竖向支板(52)的宽度小于下竖向隔板(51) 的宽度的二分之一，两竖向支板(52)位于下竖向隔板(51)的上端的两侧， 两竖向支板(52)之间有间隙，所述两竖向支板(52)上沿竖直方向设有一排 螺栓孔，在两竖向支板(52)上设有竖向调节板(6)，所述竖向调节板(6)的 两侧通过螺栓安装在两竖向支板(52)上;
所述罐体(1)的底部设有布水机构(7)，所述布水机构(7)包括内布水 器(71)、外缓冲布水器(72)和水泵(73)，所述内布水器(71)安装在罐体 (1)的侧壁上，所述内布水器(71)上分布有若干根布水管(74)，所述布水 管(74)沿罐体(1)径向设置，所述布水管(74)的下侧设有高压喷头(75)， 所述内布水器(71)的若干进水口分别通过管道(76)与外缓冲布水器(72) 上的若干出水口连接，每根管道(76)上设有两个阀门(77)，所述外缓冲布水 器(72)的进水口与水泵(73)相连，在外缓冲布水器(72)和水泵(73)之 间也设有阀门(77)。
2.根据权利要求1所述水处理厌氧反应罐，其特征在于：所述罐体(1) 的上部沿径向设有溢流堰(2)，所述溢流堰(2)的底板上的出水口与罐体(1) 上的出水口(1b)相连，所述出水口(1b)位于溢流堰(2)的下方。
3.根据权利要求1所述水处理厌氧反应罐，其特征在于：所述进口(4a) 位于箱体(4)侧壁的中部。
4.根据权利要求1所述水处理厌氧反应罐，其特征在于：所述罐体(1) 的底面设有集泥板(8)，所述集泥板(8)呈锯齿形布置，在每两个集泥板(8) 之间的底端设有排泥管(9)。
说明书
水处理厌氧反应罐
技术领域
本实用新型涉及一种水处理厌氧反应罐。
背景技术
目前，普通的厌氧反应罐包括罐体，在罐体的顶端设有顶盖，沼气从顶盖 的出气口出去，罐体内设有填料，搅拌装置等，使得污水在厌氧反应罐内进行 厌氧反应产生沼气，反应罐的上部设有出水口。这样的厌氧反应罐，当产生沼 气的压力过大时，容易对罐体造成损害。
目前的厌氧反应罐直接在罐体底部设置污水进口，然后设置侧搅拌，这样 能耗高。也有在进水口设置布水器进行均匀布水，该布水器直接跟水泵相连， 水泵将调节池的污水抽到布水器，这样水泵直接进布水器，进水压力大，水泵 杨成高、能耗高。
实用新型内容
针对现有的问题，本实用新型的目的在于提供一种水处理厌氧反应罐，能 有效保护罐体，减小布水器进水压力。
为了实现上述目的，本实用新型的技术方案为：一种水处理厌氧反应罐， 包括罐体(1)，所述罐体(1)的上端设有顶盖(3)，所述顶盖(3)上设有排 气口，所述罐体(1)的上部设有出水口(1a)，其特征在于：所述出水口(1a) 上连接有水封安全装置，所述水封安全装置包括箱体(4)，所述箱体(4)的一 个侧壁上设有进口(4a)，该进口(4a)通过管道与罐体(1)上的出水口(1b) 相连，所述箱体(4)的底板上远离进口(4a)的一侧设有排水口(4b)，所述 箱体(4)内设有竖向隔板(5)，所述竖向隔板(5)位于进口(4a)和排水口 (4b)之间，所述竖向隔板(5)包括下竖向隔板(51)和两竖向支板(52)， 所述两竖向支板(52)的宽度小于下竖向隔板(51)的宽度的二分之一，两竖 向支板(52)位于下竖向隔板(51)的上端的两侧，两竖向支板(52)之间有 间隙，所述两竖向支板(52)上沿竖直方向设有一排螺栓孔，在两竖向支板(52) 上设有竖向调节板(6)，所述竖向调节板(6)的两侧通过螺栓安装在两竖向支 板(52)上;
所述罐体(1)的底部设有布水机构(7)，所述布水机构(7)包括内布水 器(71)、外缓冲布水器(72)和水泵(73)，所述内布水器(71)安装在罐体 (1)的侧壁上，所述内布水器(71)上分布有若干根布水管(74)，所述布水 管(74)沿罐体(1)径向设置，所述布水管(74)的下侧设有高压喷头(75)， 所述内布水器(71)的若干进水口分别通过管道(76)与外缓冲布水器(72) 上的若干出水口连接，每根管道(76)上设有两个阀门(77)，所述外缓冲布水 器(72)的进水口与水泵(73)相连，在外缓冲布水器(72)和水泵(73)之 间也设有阀门(77)。
采用上述方案，将箱体的进口接在厌氧反应罐的出水口上，上下移动竖向 调节板的高度(水从两竖向支板之间的间隙流出，调节竖向调节板的高度，使 得水流出的液位面提高或降低)，从而调节反应罐内液面的高度，以适应沼气压 力的变化，起到保护罐体的作用。
设置内布水器，在布水管的下侧设置高压喷头，这样一方面能均匀布水， 另一方面高压喷头向下喷水，对罐底的污泥有搅拌作用，使得底部污泥不沉积。 其次我们设置外缓冲布水器，外缓冲布水器通过管道与内布水器相连，这样能 减小泵的进水压力，降低泵的扬程，达到节能的目的。设置缓冲布水器还方便 检修。在每根管道上设有两个阀门，一个阀门备用，这样出现紧急情况时便于 控制，方便检修。
在上述技术方案中：所述罐体(1)的上部沿径向设有溢流堰(2)，所述溢 流堰(2)的底板上的出水口与罐体(1)上的出水口(1b)相连，所述出水口 (1b)位于溢流堰(2)的下方。设置溢流堰，这样可以起到档浮渣的作用，溢 流堰的出水口设置在溢流堰的底板上，并且罐体的出水口低于溢流堰这样有利 于保证均匀出水。
在上述技术方案中：所述进水口(1a)位于箱体(1)侧壁的中部。
在上述技术方案中：所述罐体(1)的底面设有集泥板(8)，所述集泥板(8) 呈锯齿形布置，在每两个集泥板(8)之间的底端设有排泥管(9)。这样有利于 污泥的沉积。
有益效果：本实用新型通过水封安全装置的竖向调节板的高度的调节，从 而起到调节反应罐内液面高度的作用，以适应沼气压力的变化，起到有效保护 罐体的作用。设置布水机构，起到均匀布水、水力搅拌的作用。设置外缓冲布 水器，使得水泵不直接与内布水器相连，这样可以减小水泵进布水器的水的压 力，降低水泵的扬程，节能。
