申请日2014.11.28
公开(公告)日2015.06.03
IPC分类号C02F9/04
摘要
本实用新型提供一种二次法含氟废水处理装置，它包括：用于对废水的水量和水质进行调整的调节池、用于降低废水氟浓度的一级处理装置、用于将废水进一步处理的二级处理装置及用于收集处理合格后的废水的清水池，还包括Ca(OH)2罐、CaCl2罐和NaOH罐，所述调节池、所述一级处理装置、所述二级处理装置和所述清水池分别依次相连。其具有安全可靠、处理效率高、出水水质稳定达标的优点。
权利要求书
1.一种二次法含氟废水处理装置，其特征在于，它包括：
用于对废水的水量和水质进行调整的调节池;
用于降低废水氟浓度的一级处理装置，所述一级处理装置包括一次反应池A、一次反应池B、一次凝聚池和一次沉淀池;
用于将废水进一步处理的二级处理装置，所述二级处理装置包括二次反应池A、二次反应池B、二次凝聚池、二次凝絮池和二次沉淀池;
用于收集处理合格后的废水的清水池;
用于向所述一次反应池A投放Ca(OH)2的 Ca(OH)2罐，所述Ca(OH)2罐与所述一次反应池A相连;
用于向所述一次反应池A和所述二次反应池A投放CaCl2的CaCl2罐，所述CaCl2罐与所述一次反应池A、所述二次反应池A分别相连;
用于向所述一次反应池A、所述一次反应池B、所述二次反应池A和所述二次反应池B投放NaOH的NaOH罐，所述NaOH罐与所述一次反应池A、所述二次反应池B、所述二次反应池A和所述二次反应池B分别相连;
所述调节池、所述一级处理装置、所述二级处理装置和所述清水池分别依次相连。
2. 根据权利要求1 所述的二次法含氟废水处理装置，其特征在于，所述调节池、所述一次反应池A、所述一次反应池B、所述一次凝聚池、所述一次沉淀池、所述二次反应池A、所述二次反应池B、所述二次凝聚池、所述二次凝絮池、所述二次沉淀池和所述清水池通过输送管路依次相连;
所述一次沉淀池与所述调节池相连;
所述二次沉淀池与所述一次沉淀池相连。
3.根据权利要求2所述的二次法含氟废水处理装置，其特征在于，所述输送管路上设置有用于驱动废水流动的泵。
4.根据权利要求1 所述的二次法含氟废水处理装置，其特征在于，所述调节池、所述一次反应池A、所述一次反应池B、所述一次凝聚池、所述一次沉淀池、所述二次反应池A、所述二次反应池B、所述二次凝聚池、所述二次凝絮池、所述二次沉淀池的底部分别与污泥池相连。
5.根据权利要求1-4任一项所述的二次法含氟废水处理装置，其特征在于，它还包括氟离子检测装置和pH检测装置。
说明书
二次法含氟废水处理装置
技术领域
本实用新型涉及一种废水处理装置，具体的说，涉及了一种二次法含氟废水处理装置。
背景技术
化工、有色金属冶金、玻璃、电子、电镀等行业排放的废水常含有高浓度氟化物，含氟废水的排放不仅会对环境造成较大的污染，而且会对人类自身的身体健康造成很大的威胁，因此，对含氟废水的处理具有非常重要的意义，含氟废水治理技术研究一直是国内外环保领域的重要课题。
日前处理含氟废水有钙盐沉淀法和吸附法。吸附法只适用于水量较小的饮用水深度处理，但都要加特殊的处理剂和设置特定设备，处理费用往往高于沉淀法，且操作复杂。钙盐沉淀法即向废水中投加石灰，该工艺具有方法简单、处理方便、费用低等优点，但处理后出水很难达标、仍含有较高例子浓度。出于处理时间和成本的综合考虑，工业上含氟废水往往需要通过二次处理，才能达到“污水综合排放标准” 国家标准(GB8978-1996) 中规定的氟化物最高允许排放浓度中10mg/L 的二级排放标准的要求。传统的二次处理一般步骤为：
废水→反应池反应→絮凝池絮凝→沉淀池沉淀→一次处理废水→反应池二次反应→絮凝池二次絮凝→沉淀池沉淀→废水达标排放或回用。该工业含氟废水二次处理过程操作复杂，成本较高，出水水质不稳定。
为了解决以上存在的问题，人们一直在寻求一种理想的技术解决方案。
发明内容
本实用新型的目的是针对现有技术的不足，从而提供一种安全可靠、处理效率高、出水水质稳定达标的的二次法含氟废水处理装置。

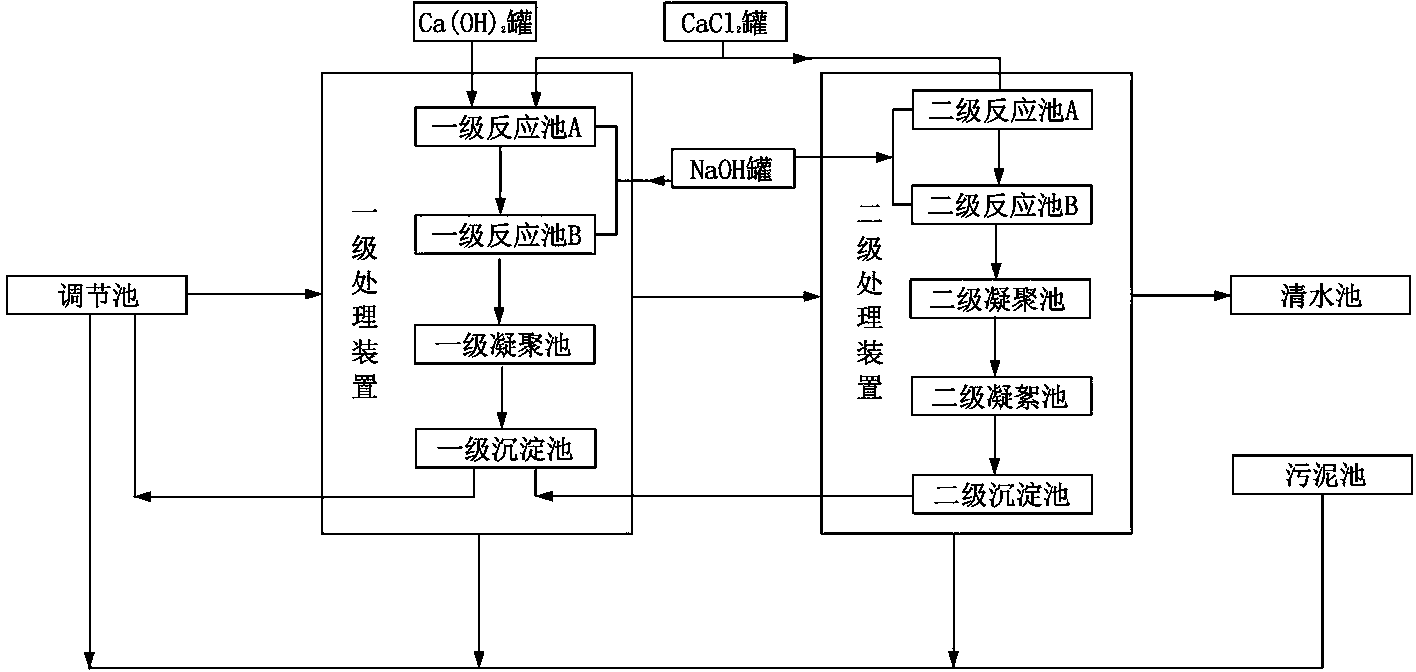

为了实现上述目的，本实用新型所采用的技术方案是：一种二次法含氟废水处理装置，它包括：
用于对废水的水量和水质进行调整的调节池;
用于降低废水氟浓度的一级处理装置，所述一级处理装置包括一次反应池A、一次反应池B、一次凝聚池和一次沉淀池;
用于将废水进一步处理的二级处理装置，所述二级处理装置包括二次反应池A、二次反应池B、二次凝聚池、二次凝絮池和二次沉淀池;
用于收集处理合格后的废水的清水池;
用于向所述一次反应池A投放Ca(OH)2的 Ca(OH)2罐，所述Ca(OH)2罐与所述一次反应池A相连;
用于向所述一次反应池A和所述二次反应池A投放CaCl2的CaCl2罐，所述CaCl2罐与所述一次反应池A、所述二次反应池A分别相连;
用于向所述一次反应池A、所述一次反应池B、所述二次反应池A和所述二次反应池B投放NaOH的NaOH罐，所述NaOH罐与所述一次反应池A、所述二次反应池B、所述二次反应池A和所述二次反应池B分别相连;
所述调节池、所述一级处理装置、所述二级处理装置和所述清水池分别依次相连。
基于上述，所述调节池、所述一次反应池A、所述一次反应池B、所述一次凝聚池、所述一次沉淀池、所述二次反应池A、所述二次反应池B、所述二次凝聚池、所述二次凝絮池、所述二次沉淀池和所述清水池通过输送管路依次相连;
所述一次沉淀池与所述调节池相连;
所述二次沉淀池与所述一次沉淀池相连。
基于上述，所述输送管路上设置有用于驱动废水流动的泵。
基于上述，所述调节池、所述一次反应池A、所述一次反应池B、所述一次凝聚池、所述一次沉淀池、所述二次反应池A、所述二次反应池B、所述二次凝聚池、所述二次凝絮池、所述二次沉淀池底部分别与污泥池相连。
基于上述，它还包括氟离子检测装置和pH检测装置。
本实用新型相对现有技术具有实质性特点和进步，具体的说，本实用新型一种含氟废水处理系统包括两级处理装置，废水经一级处理装置进行处理后，经检测达标后即可排入二级处理装置进行下一步处理，若不达标则返回一级处理装置再次处理，以确保出水水质稳定和废水处理效率。本实用新型设置两级处理装置每级反应包括不同的化学沉淀反应，使氟离子反应更为彻底，大大降低了出水的氟离子浓度，废水处理后能够达标排放;由于所述二级处理装置设置有凝絮池，加入凝絮剂使钙离子沉淀，保证出水水质达标。本实用新型具有安全可靠、处理效率高、出水水质稳定达标的优点。
