申请日2015.01.16
公开(公告)日2015.08.12
IPC分类号B01D47/06; B05B15/02; C02F1/04
摘要
脱硫废水喷嘴保护装置，其特征在于：由钢管和法兰组成，钢管上部连接法兰，法兰、垫片及螺栓三者相互连接作为一组合密封结构的可拆连接结构，螺栓紧固在螺母上，螺栓和螺母之间设有垫圈，所述的钢管端部带有倾斜的缺口，钢管端部同轴度保护在喷头外侧。本实用新型保护罩具有一定斜角保证喷嘴喷出雾滴有效的进入烟道内，不阻碍雾滴随烟气运动，防止烟道内部风速过高带动烟尘对喷头造成磨损，烟尘堵塞喷嘴，实现了减少喷头损坏、堵塞等问题，直接节约脱硫污水处理系统(常规闪蒸法)投资成本。降低喷嘴更换率，延长喷头使用寿命，直接节约投资及运行成本。
权利要求书
1.脱硫 废水喷嘴保护装置，其特征在于：由钢管和法兰组成，钢管上部连接法兰，法兰、垫片及螺栓三者相互连接作为一组合密封结构的可拆连接结构，螺栓紧固在螺母上，螺栓和螺母之间设有垫圈，所述的钢管端部带有倾斜的缺口，钢管端部同轴度保护在喷头外侧。
2.脱硫废水喷嘴保护装置，其特征在于：所述的缺口与竖直面的夹角为30°-60°。
说明书
脱硫废水喷嘴保护装置
技术领域
本实用新型涉及环保除尘领域，具体为一种脱硫废水喷嘴保护装置。
背景技术
现有烟道内处理脱硫废水所用喷头无保护装置，直接伸入烟道内部，由于烟道内风速较高，烟尘颗粒浓度高，极易对喷头造成磨损，堵塞喷嘴。
发明内容
为解决上述存在的技术问题，本实用新型提供了一种脱硫废水喷嘴保护装置，防止松动、锈蚀，利用一定斜角保证喷头工作效率不受影响，在烟气进气一侧加以保护，改装置有效的解决了喷头在烟道中易磨损，易堵塞等问题。
为达到上述目的，本实用新型所采用的技术方案是：

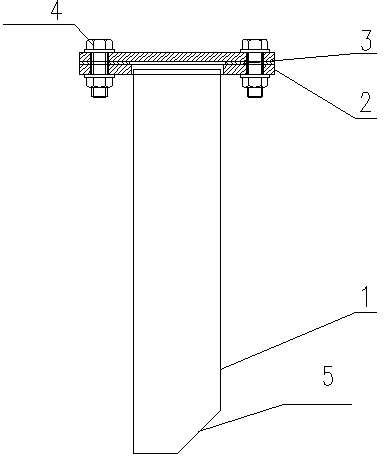

脱硫废水喷嘴保护装置，其特征在于：由钢管和法兰组成，钢管上部连接法兰，法兰、垫片及螺栓三者相互连接作为一组合密封结构的可拆连接结构，螺栓紧固在螺母上，螺栓和螺母之间设有垫圈，所述的钢管端部带有倾斜的缺口，钢管端部同轴度保护在喷头外侧。
本实用新型所述的缺口与竖直面的夹角为30°-60°。
本实用新型的有益效果为：
本实用新型保护罩具有一定斜角保证喷嘴喷出雾滴有效的进入烟道内，不阻碍雾滴随烟气运动，防止烟道内部风速过高带动烟尘对喷头造成磨损，烟尘堵塞喷嘴，实现了减少喷头损坏、堵塞等问题，直接节约脱硫污水处理系统(常规闪蒸法)投资成本。降低喷嘴更换率，延长喷头使用寿命，直接节约投资及运行成本。
