申请日2014.12.23
公开(公告)日2015.06.10
IPC分类号C02F1/52; G03F7/30
摘要
本实用新型公开了一种显影机废水的自我沉淀处理系统，其特征在于，包括至少两台显影机和设置于其出口的感应器，与所有显影机排水管连通的废水回收箱，安装在废水回收箱上的加药盒和计量器，以及均与废水回收箱连接并分别为每台显影机供水的回供水装置。本实用新型对显影机进行改进，使其在冲洗印版后能够将排出的废水回收，利用药剂与重金属离子等污染杂质进行反应沉淀析出，再经过滤获得较为洁净的回用水，从而对水资源重复利用，有效地节约了水资源，也避免了废水直接排放对环境造成的污染，并且其结构简单，使用方便，安全可靠，具有广泛的应用前景，适合推广应用。

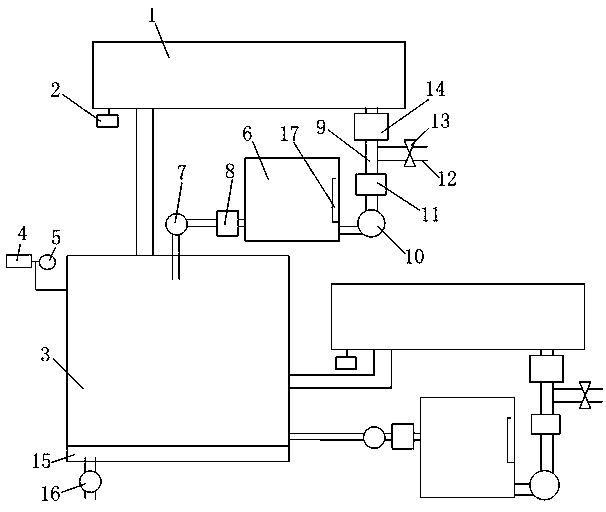

摘要附图
权利要求书
1.一种显影机废水的自我沉淀处理系统，其特征在于，包括至少两台显影机和设置于其出口的感应器，与所有显影机排水管连通的废水回收箱，安装在废水回收箱上的加药盒和计量器，以及均与废水回收箱连接并分别为每台显影机供水的回供水装置。
2.根据权利要求1所述的一种显影机废水的自我沉淀处理系统，其特征在于，所述废水回收箱底部设有沉淀槽。
3.根据权利要求2所述的一种显影机废水的自我沉淀处理系统，其特征在于，所述废水回收箱底部还设有排水管和排水泵。
4.根据权利要求1~3任一项所述的一种显影机废水的自我沉淀处理系统，其特征在于，所述回供水装置包括通过回水管与废水回收箱连通的储水箱，依次设置于回水管上的回水泵和第一过滤器，两端分别连通储水箱和显影机的供水管，依次设置在供水管上的供水泵和流量开关，以及连接于显影机和流量开关之间的供水管上的外接供水管和安装在外接供水管上的电磁阀。
5.根据权利要求4所述的一种显影机废水的自我沉淀处理系统，其特征在于，所述供水管上还设有第二过滤器。
6.根据权利要求5所述的一种显影机废水的自我沉淀处理系统，其特征在于，所述储水箱内设有液位感应探头。
说明书
一种显影机废水的自我沉淀处理系统
技术领域
本实用新型涉及一种显影机的组件，具体地讲，是涉及一种显影机废水的自我沉淀处理系统。
背景技术
显影机是将晒制好的印版通过半自动和全自动的程序将显影、冲洗、涂胶、烘干等工序一次性部分或全部完成的印刷处理设备。现有的显影机一般由传动系统、显影系统、冲洗系统、烘干系统、程序控制系统等部分组成。由于印版在显影系统中会充分与显影液反应，其上会沾带大量显影液，为了保证制版效果，必须进行冲洗。不仅冲洗时用水量大，而且冲洗后的废水中含有显影液成分和感光胶成分，具有多种酸类和重金属离子等，直接排放将对环境产生较大污染，因此亟需改进。
实用新型内容
为克服现有技术中的问题，本实用新型提供一种结构相对简单、使用方便、能够有效回收废水并且再次利用的显影机废水的自我沉淀处理系统。
为了实现上述目的，本实用新型采用的技术方案如下：
一种显影机废水的自我沉淀处理系统，包括至少两台显影机和设置于其出口的感应器，与所有显影机排水管连通的废水回收箱，安装在废水回收箱上的加药盒和计量器，以及均与废水回收箱连接并分别为每台显影机供水的回供水装置。
进一步地，所述废水回收箱底部设有沉淀槽。
并且，所述废水回收箱底部还设有排水管和排水泵。
具体地，所述回供水装置包括通过回水管与废水回收箱连通的储水箱，依次设置于回水管上的回水泵和第一过滤器，两端分别连通储水箱和显影机的供水管，依次设置在供水管上的供水泵和流量开关，以及连接于显影机和流量开关之间的供水管上的外接供水管和安装在外接供水管上的电磁阀。
为了进一步提高供水水质，所述供水管上还设有第二过滤器。
为了保证储水箱内的水量，所述储水箱内设有液位感应探头。
与现有技术相比，本实用新型具有以下有益效果：
本实用新型对显影机进行改进，使其在冲洗印版后能够将排出的废水回收，利用药剂与重金属离子等污染杂质进行反应沉淀析出，再经过滤获得较为洁净的回用水，从而对水资源重复利用，有效地节约了水资源，也避免了废水直接排放对环境造成的污染，并且其结构简单，使用方便，安全可靠，具有广泛的应用前景，适合推广应用。
