申请日2015.02.03
公开(公告)日2015.09.09
IPC分类号C02F1/44
摘要
一种净水器废水再循环装置，包括净水器，所述净水器包括外壳、进水管道、电磁阀、水泵、反渗透过滤器和废水管道，在废水管道上设置手动阀门Ⅰ，水在所述进水管道内依次经过电磁阀、水泵后进入反渗透过滤器，反渗透过滤器的废水经所述废水管道排出，在所述废水管道与进水管道之间设置有废水回流管道，在所述废水回流管道上设置有手动阀门Ⅱ;所述废水回流管道与进水管道的连接端位于所述水泵进水端前方;手动阀门Ⅱ设置在净水器后方的外壳上;在外壳上，位于手动阀门Ⅱ周围设置有刻度盘。本实用新型原理简单，仅增加一跟水管和一个手动阀即可，成本低，可靠性高;用户可根据自己的需要，自己设定废水回流比例。
权利要求书
1.一种净水器废水再循环装置，包括净水器，所述净水器包括外壳、进水 管道、电磁阀、水泵、反渗透过滤器和废水管道，在所述废水管道上设置有手 动阀门Ⅰ，水在所述进水管道内依次经过电磁阀、水泵后进入反渗透过滤器， 反渗透过滤器的废水经所述废水管道排出，其特征在于：在所述废水管道与进 水管道之间设置有废水回流管道，在所述废水回流管道上设置有手动阀门Ⅱ; 所述废水回流管道与进水管道的连接端位于所述水泵进水端前方。
2.根据权利要求1所述的净水器废水再循环装置，其特征在于：所述手动 阀门Ⅱ设置在净水器后方的外壳上。
3.根据权利要求2所述的净水器废水再循环装置，其特征在于：在所述外 壳上，位于手动阀门Ⅱ周围设置有刻度盘。
说明书
净水器废水再循环装置
技术领域
本实用新型涉及水净化设备，具体来说是一种净水器废水再循环装置。
背景技术
目前，商场、学校、家庭等用的直饮水设备基本采用的是反渗透技术， 反渗透技术处理后的水为纯净水，其安全性非常好。但是，反渗透技术有个 很大的缺点，即废水排放量大，它在水处理过程中不断排放浓水，废水的排 放是净化的纯净水的三倍左右，甚至在原水水质较差的地方，这个比例更大。 净化器排出的废水，在很多地方直接被排放掉，也有些地方用来冲厕所等， 这对于淡水资源缺少的我国来说，采用反渗透技术处理原水，无疑增加了我 国淡水资源的紧张形式。
如何减小反渗透技术的废水排放是人们一直在研究的问题，申请号为 200810023761.3的中国专利公开了一种节水型纯水制水系统，它将废水排放 管路一分为二，一条支路经单向节流阀与原水进水管路连接，构成废水回流 管路，另一条支路上设置电磁阀构成废水排放管路，它通过水质检测探头检 测纯水的杂质含量，从而控制废水排放管路上的电磁阀导通或关断;当电磁 阀导通时，所有废水经废水排放管道排放，当电磁阀关断时，废水只能倒回 原水进水管。该专利方案的缺点是：虽然通过智能检测控制电磁阀的导通关 断，但是，废水只能全部排放或者全部再次循环，水的全部排放势必会浪费， 而全部再次循环则对反渗透装置及水质都有影响。而且，在直饮机内安装水 质检测装置不仅增加成本，而且故障率高，维修麻烦。
而且，现在的直饮水设备在调节废水管上的手动阀门时(减小废水排放 量)会增加水泵的负担，使水泵压力过高，容易损坏。
实用新型内容
为了克服上述现有技术存在的缺点，本实用新型的目的在于提供一种原 理简单，操作方便，不易故障，不憋泵，能实现废水回流比例可调的净水器 废水再循环装置。

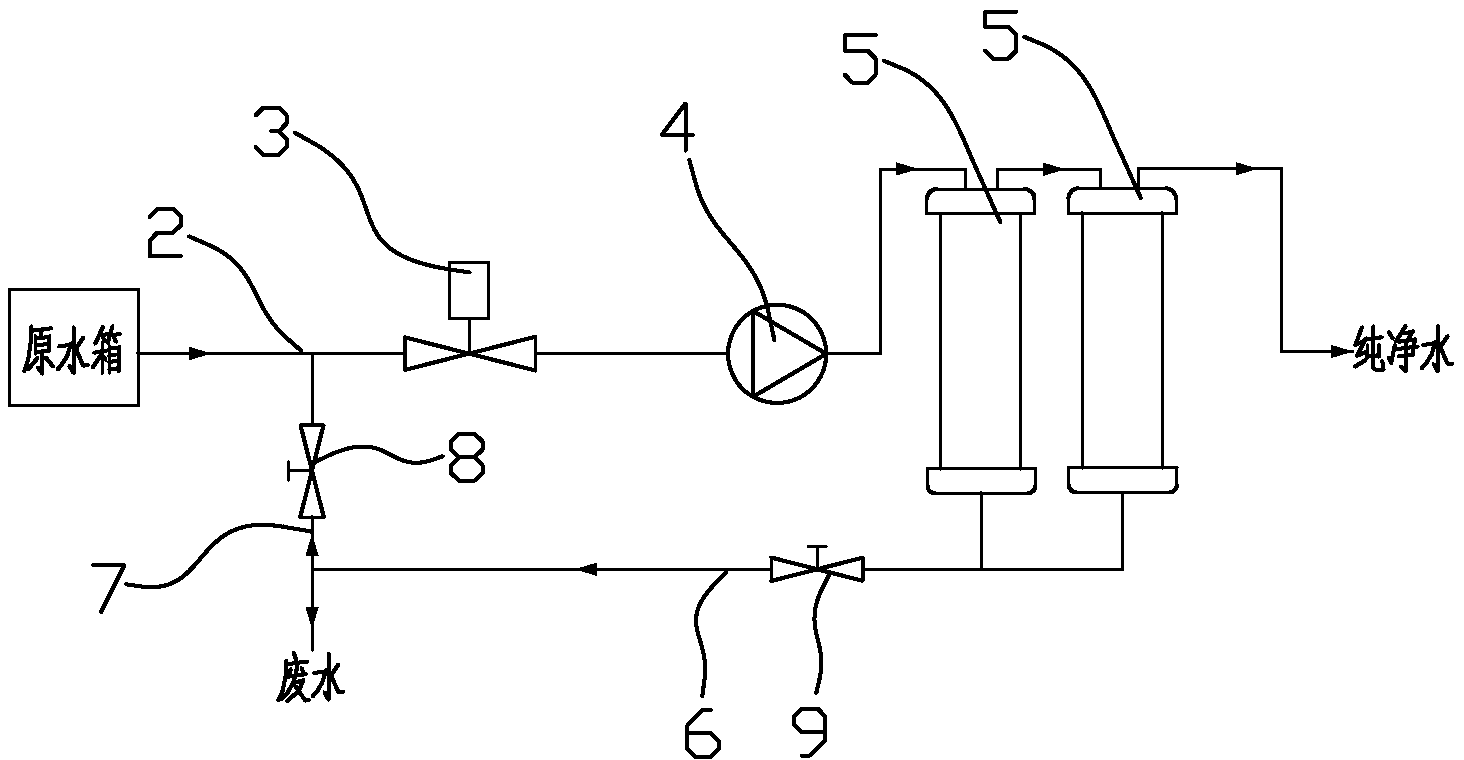

为了解决上述问题，本实用新型采用以下技术方案：一种净水器废水再 循环装置，包括净水器，所述净水器包括外壳、进水管道、电磁阀、水泵、 反渗透过滤器和废水管道，在所述废水管道上设置有手动阀门Ⅰ，水在所述 进水管道内依次经过电磁阀、水泵后进入反渗透过滤器，反渗透过滤器的废 水经所述废水管道排出，其特征在于：在所述废水管道与进水管道之间设置 有废水回流管道，在所述废水回流管道上设置有手动阀门Ⅱ;所述废水回流 管道与进水管道的连接端位于所述水泵进水端前方。
进一步的，所述手动阀门Ⅱ设置在净水器后方的外壳上。
更进一步的，在所述外壳上，位于手动阀门Ⅱ周围设置有刻度盘。
本实用新型的有益效果是：
1、原理简单，仅增加一跟水管和一个手动阀门Ⅱ即可，成本低，可靠性 高。
2、用户可根据自己的需要，自己设定废水回流比例。
3、与现有的直饮水设备相比，排放相同量的废水时给水泵造成的压力 小，延长了水泵的使用寿命。
