申请日2014.12.17
公开(公告)日2015.05.06
IPC分类号C02F11/14; C02F11/12
摘要
本实用新型公开了一种离心式污泥浓缩机，包括分离筒、过水箱、支架一、浓缩机，分离筒顶部左侧设进泥口，右侧设搅拌电机，搅拌电机轴伸固定搅拌轴，搅拌轴上设搅拌桨叶，分离筒与过水箱中间设滤水网，过水箱前侧底设下水管，下面设支架一，分离筒左侧设输泥管，输泥管出口端连接离心脱水滚轮中间，离心脱水滚轮设在浓缩机内，旁设电机连接，浓缩机上设能上翻的上盖，右侧设控制电箱，控制电箱固定在下设的电箱支架上，浓缩机底部下设水斗，水斗底部设水管，浓缩机左侧设出泥孔，下设支架二，支架二四个底脚各设有平垫二。本实用新型把浓度很低的污泥收缩后再导入带式压滤机上压滤脱水，避免因污泥浓度过低导致脱泥漏水现象。

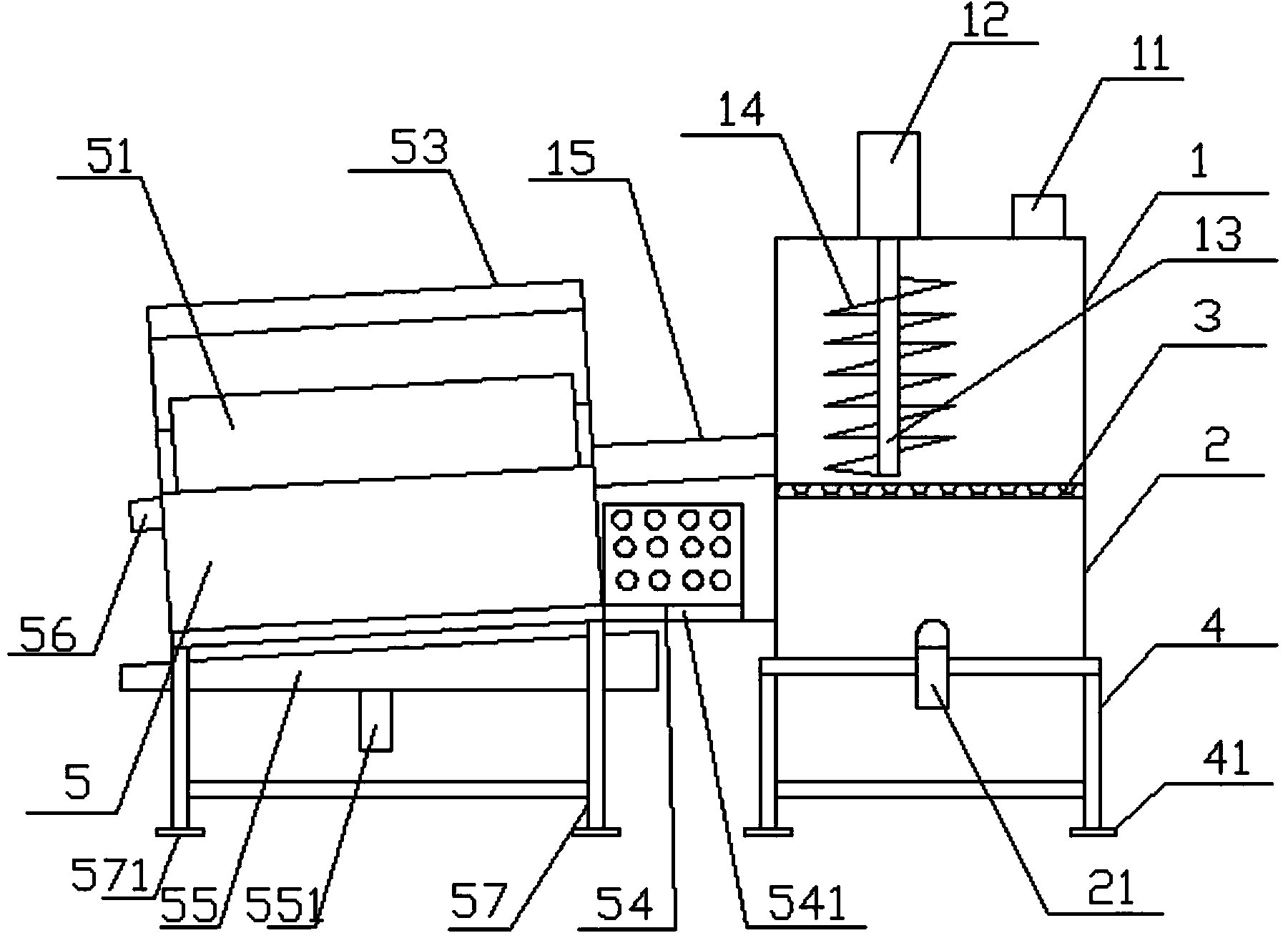

摘要附图
权利要求书
1.一种离心式污泥浓缩机，其特征在于：包括分离筒(1)、过水箱(2)、 支架一(4)、浓缩机(5)，所述分离筒(1)顶部左侧设进泥口(11)，右侧 设搅拌电机(12)，所述搅拌电机(12)轴伸固定搅拌轴(13)在分离筒(1) 内，所述搅拌轴(13)上设搅拌桨叶(14)，分离筒(1)与过水箱(2)中间 设滤水网(3)，所述过水箱(2)前侧底设下水管(21)，下面设支架一(4)， 所述支架一(4)四个底脚各设一件平垫一(41)，分离筒(1)左侧设输泥管 (15)，所述输泥管(15)出口端连接离心脱水滚轮(51)中间，所诉离心脱 水滚轮(51)设在浓缩机(5)内，圆周面均布若干小孔，旁设电机(52)连接， 所述浓缩机(5)上设能上翻的上盖(53)，右侧设控制电箱(54)，所述控制 电箱(54)固定在下设的电箱支架(541)上，浓缩机(5)底部下设水斗(55)， 所述水斗(55)底部设水管(551)，浓缩机(5)左侧设出泥孔(56)，下设 支架二(57)，所述支架二(57)四个底脚各设有平垫二(571)。
说明书
一种离心式污泥浓缩机
技术领域
本实用新型涉及一种离心式污泥脱水设备，尤其是一种离心式污泥浓缩机。
背景技术
污泥含固量低于1%，直接污泥脱水效果不理想，且絮凝剂需求增加。如浓 度低于1%的生活污泥或粘性工业污泥进入带式压滤机会导致漏泥，压不出泥， 处理效率低，泥饼薄，泥饼含水率高。传统的做法是土建增加污泥浓缩池。但 占地面积大，处理周期长，效率低下。
实用新型内容
本实用新型的目的在于克服上述现有技术的不足，提供一种离心式污泥浓 缩机，用污泥泵把前期药剂调理胶羽的污泥导入离心式污泥浓缩机筛除分离桶 细筛网内，以慢速旋转翻腾后将大量上层液滤除，采用半离心式旋转过滤的形 式，以达到浓缩减量功能，提高机台处理能量并缩短操作处理时间。在整个浓 缩脱水系统中实行进泥、加药、混合、反应、湿泥的输出等流水线操作。处理 流程为：浓缩池污泥、污泥调理搅拌均匀、离心式滤水筛除分离、浓缩污泥， 后进入脱水机进一步脱水处理。经初步脱水浓缩后，污泥浓度大大提高，非常 适宜进入带式压滤机进行压滤脱水工序，避免了因污泥浓度过低导致漏泥的情 况。在一些污水量大、污泥含固量低的如生活污泥、淀粉生化污泥得到了广泛 的应用。
为达到上述目的，本实用新型的技术方案是：一种离心式污泥浓缩机，包 括分离筒、过水箱、支架一、浓缩机，所述分离筒顶部左侧设进泥口，右侧设 搅拌电机，所述搅拌电机轴伸固定搅拌轴在分离筒内，所述搅拌轴上设搅拌桨 叶，分离筒与过水箱中间设滤水网，所述过水箱前侧底设下水管，下面设支架 一，所述支架一四个底脚各设一件平垫一，分离筒左侧设输泥管，所述输泥管 出口端连接离心脱水滚轮中间，所诉离心脱水滚轮设在浓缩机内，旁设电机连 接，所述浓缩机上设能上翻的上盖，右侧设控制电箱，所述控制电箱固定在下 设的电箱支架上，浓缩机底部下设水斗，所述水斗底部设水管，浓缩机左侧设 出泥孔，下设支架二，所述支架二四个底脚各设有平垫二。
本实用新型的有益效果是：用污泥泵把前期药剂调理胶羽的污泥导入离心 式污泥浓缩机分离筒内，以搅拌电机带动搅拌桨叶慢速旋转翻腾后将大量上层 液滤除，采用半离心式旋转过滤的形式，以达到浓缩减量功能，水分通过滤水 网流入下设的过水箱，并由下水管排出，初步提高机台处理能量并缩短操作处 理时间;初步脱水后的污泥经输泥管进入离心脱水滚轮，旋转离心式二次脱水 浓缩，污泥浓度大大提高，非常适宜进入带式压滤机进行压滤脱水工序，避免 了因污泥浓度过低导致漏泥的情况。在一些污水量大、污泥含固量低的如生活 污泥、淀粉生化污泥得到了广泛的应用。
