申请日2014.12.17
公开(公告)日2015.06.17
IPC分类号E03C1/12
摘要
家庭废水自动回收再利用装置，包括水盆、翻板、主管道、回收水管道、集水箱、水泵、过滤器、用水池，其特征在于：所述的水盆与主管道和集水箱连接，所述的主管道上设有翻板，区分可利用水和不可利用水的流径，集水箱与水泵相连，水泵与过滤器相连，过滤器与用水处相连。所述的过滤器内设有活性炭、过滤网和反渗透膜。本实用新型可以把洗脸盆或洗菜盆中的可利用废水，通过所述的翻板流入回收水管进入所述的集水箱内，把不可回收的废水流入下水管，然后把集水箱中的杂质通过所述的过滤器除去，最后把过滤后的再生可利用水送到用水处，这种方法可以使家庭中60%的废水得到再生利用，并减轻废水回收的工作，使废水回收再利用方便省力。

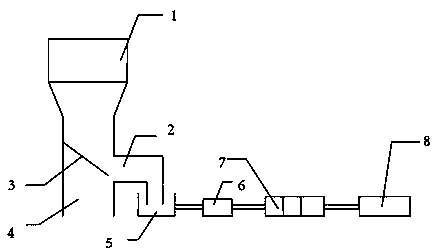

摘要附图
权利要求书
1.家庭废水自动回收再利用装置，包括水盆、翻板、主管道、回收水管道、集水箱、水泵、过滤器、用水池，其特征在于：所述的水盆与主管道连接，所述的主管道的一侧设有回收水管道，所述的主管道内壁上设有翻板，所述的翻板与回收水管道相匹配，集水箱与水泵相连，水泵与过滤器相连，过滤器与用水处相连。
2.根据权利要求1所述家庭废水自动回收再利用装置，其特征在于：所述的过滤器内设有活性炭、过滤网和反渗透膜。
说明书
家庭废水自动回收再利用装置
技术领域
本实用新型属于环保领域，特别涉及一种家庭废水自动回收再利用装置。
背景技术
我国是一个淡水资源十分缺乏的国家，所以，将各种废水利用起来既有现实意义又有深远的战略意义。现在各家庭内洗衣、洗菜等可利用水都直接经下水道排出，不但浪费很多水，而且将这些废水中的一些有害物质排入河道等，从而造成水源、土壤等不同程度地收到二次或多次污染。
发明内容
本实用新型所要解决的问题在于克服现有技术的不足，提供一种可以自动回收再利用家庭式废水的家庭式废水自动回收再利用装置。
本实用新型解决其技术问题是采取以下技术方案实现的：
家庭废水自动回收再利用装置，包括水盆、翻板、主管道、回收水管道、集水箱、水泵、过滤器、用水池，其特征在于：所述的水盆与主管道连接，所述的主管道的一侧设有回收水管道，所述的主管道内壁上设有翻板，所述的翻板与回收水管道相匹配，所述的翻板区分可利用水和不可利用水的流径，集水箱与水泵相连，水泵与过滤器相连，过滤器与用水处相连。
所述的过滤器内设有活性炭、过滤网和反渗透膜。
本实用新型与现有技术相比具有显著优点和有益效果：本实用新型可以把洗脸盆或洗菜盆中的可利用废水，通过所述的翻板流入回收水管进入所述的集水箱内，把不可回收的废水流入下水管，然后把集水箱中的杂质通过所述的过滤器除去，最后把过滤后的再生可利用水送到用水处，这种方法可以使家庭中60%的废水得到再生利用，并减轻废水回收的工作，使废水回收再利用方便省力。
