申请日2014.12.17
公开(公告)日2015.06.24
IPC分类号C02F9/14; C02F103/20; A01K1/01; A01K1/02
摘要
本实用新型涉及一种猪场污水处理循环利用系统，包括猪舍，猪舍内部一侧设有地暖板，另一侧设有活动排便栅，活动排便栅下部设有粪尿暂存区，粪尿暂存区通过排便管道与污水池相连接，污水池与调节池相连接，调节池分别连接有沼气池和沉淀池，沼气池上部设有锅炉，锅炉通过供暖管道与地暖板底部相连接，沉淀池分别通过沼渣输送管道与田地和鱼塘相连接，沉淀池连接有清水池，清水池与猪舍相连接。本实用新型的有益效果是：可将生猪的粪尿等排泄物加以利用生成沼气供暖，沼渣用以养鱼和种植蔬菜瓜果，过滤的清水回收用以冲洗猪舍;结构简单、建造方便、成本低廉、能够有效实现排泄物及时处理，提高了猪场的经济效益，保护了猪场周围环境。

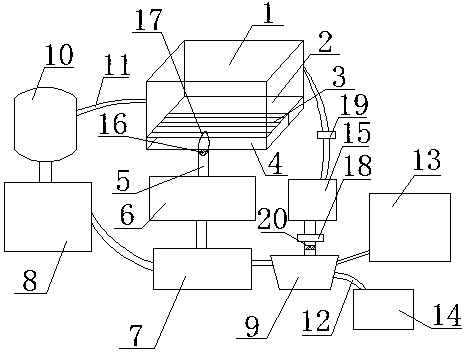

摘要附图
权利要求书
1.一种猪场污水处理循环利用系统，包括猪舍(1)，猪舍(1)内部一侧设有地暖板(2)，另一侧设有活动排便栅(3)，其特征是：所述活动排便栅(3)下部设有粪尿暂存区(4)，粪尿暂存区(4)通过排便管道(5)与污水池(6)相连接，污水池(6)与调节池(7)相连接，调节池(7)分别连接有沼气池(8)和沉淀池(9)，沼气池(8)上部设有锅炉(10)，锅炉(10)通过供暖管道(11)与地暖板(2)底部相连接，沉淀池(9)分别通过沼渣输送管道(12)与田地(13)和鱼塘(14)相连接，沉淀池(9)连接有清水池(15)，清水池(15)与猪舍(1)相连接。
2.根据权利要求1所述的一种猪场污水处理循环利用系统，其特征是：所述排便管道(5)顶部设有锥形塞(16)，锥形塞(16)通过铁链(17)与活动排便栅(3)相连接。
3.根据权利要求1所述的一种猪场污水处理循环利用系统，其特征是：所述沉淀池(9)与清水池(15)之间设有第一离心泵(18)，清水池(15)与猪舍(1)之间设有第二离心泵(19)。
4.根据权利要求3所述的一种猪场污水处理循环利用系统，其特征是：所述第一离心泵(18)与沉淀池(9)之间设有滤网(20)。
说明书
一种猪场污水处理循环利用系统
(一) 技术领域
本实用新型属于动植物养种殖技术领域，特别涉及一种猪场污水处理循环利用系统。
(二) 背景技术
现有技术中的生猪养殖，按照“养优质猪、饮清洁水、吃绿色料、用安全药、住标准圈”的无公害生猪生产标准，朝着规模化、集约化猪场的方向发展，猪粪尿的排放量也急剧增加，如果处理不当就会对环境造成严重的污染，影响环境卫生、污染水源、打破生态平衡，排泄物的异味还影响了附近居民的生活环境，更严重的是容易传播疾病，给人类的健康带来灾难。对排泄物的处理需要建盖相应的处理设施，但是这样又占用了大量的土地资源，需要企业投入大量的人力与物力进行处理，极大地增加了企业的生产成本。近些年来，随着经济的发展和人们生活水平的不断提高，生态农场越来越多的出现在人们的视野中，如何将猪排出的粪尿等排泄物用于植物生长或养鱼是我们需要解决的问题，这样不仅可处理掉猪排出的粪尿等排泄物，且不占用资源，节约了成本。
(三) 发明内容
本实用新型为了弥补现有技术的不足，提供了一种结构简单、建造方便、成本低廉、能够有效实现排泄物及时处理的猪场污水处理循环利用系统。
本实用新型是通过如下技术方案实现的：
一种猪场污水处理循环利用系统，包括猪舍，猪舍内部一侧设有地暖板，另一侧设有活动排便栅，其特征是：所述活动排便栅下部设有粪尿暂存区，粪尿暂存区通过排便管道与污水池相连接，污水池与调节池相连接，调节池分别连接有沼气池和沉淀池，沼气池上部设有锅炉，锅炉通过供暖管道与地暖板底部相连接，沉淀池分别通过沼渣输送管道与田地和鱼塘相连接，沉淀池连接有清水池，清水池与猪舍相连接。
所述排便管道顶部设有锥形塞，锥形塞通过铁链与活动排便栅相连接。
所述沉淀池与清水池之间设有第一离心泵，清水池与猪舍之间设有第二离心泵。
所述第一离心泵与沉淀池之间设有滤网。
本实用新型的有益效果是：可将生猪的粪尿等排泄物加以利用生成沼气供暖，沼渣用以养鱼和种植蔬菜瓜果，过滤的清水回收用以冲洗猪舍;结构简单、建造方便、成本低廉、能够有效实现排泄物及时处理，提高了猪场的经济效益，保护了猪场周围环境。
