申请日2014.10.14
公开(公告)日2014.12.31
IPC分类号B01D29/35
摘要
本实用新型涉旨在提供一种结构简单、操作简便、印染废水处理成本低的新型印染废水处理系统，包括其上端开口下端密闭的过滤管、以及用于将印染废水增压的增压装置，在所述过滤管上等间距开设有至少一个过滤孔，所述过滤管垂直设置，且其最下端的过滤孔至该过滤管的最下端的距离为50mm～100mm;所述过滤孔的直径为0.0001微米～0.010微米;所述过滤管的上端开口与增压装置对应连通。
权利要求书
1.一种新型印染废水处理系统，其特征在于，包括其上端开口下端密闭的过滤管(3)、以及用于将印染废水增压的增压装置，在所述过滤管上等间距开设有至少一个过滤孔(2)，所述过滤管垂直设置，且其最下端的过滤孔至该过滤管的最下端的距离为50mm～100mm;所述过滤孔的直径为0.0001微米～0.010微米;所述过滤管的上端开口与增压装置对应连通。
2.如权利要求1所述的新型印染废水处理系统，其特征在于：所述过滤管的下端经由可拆卸堵头密封(5)。
3.如权利要求1所述的新型印染废水处理系统，其特征在于：所述增压装置包括增压泵(8)。

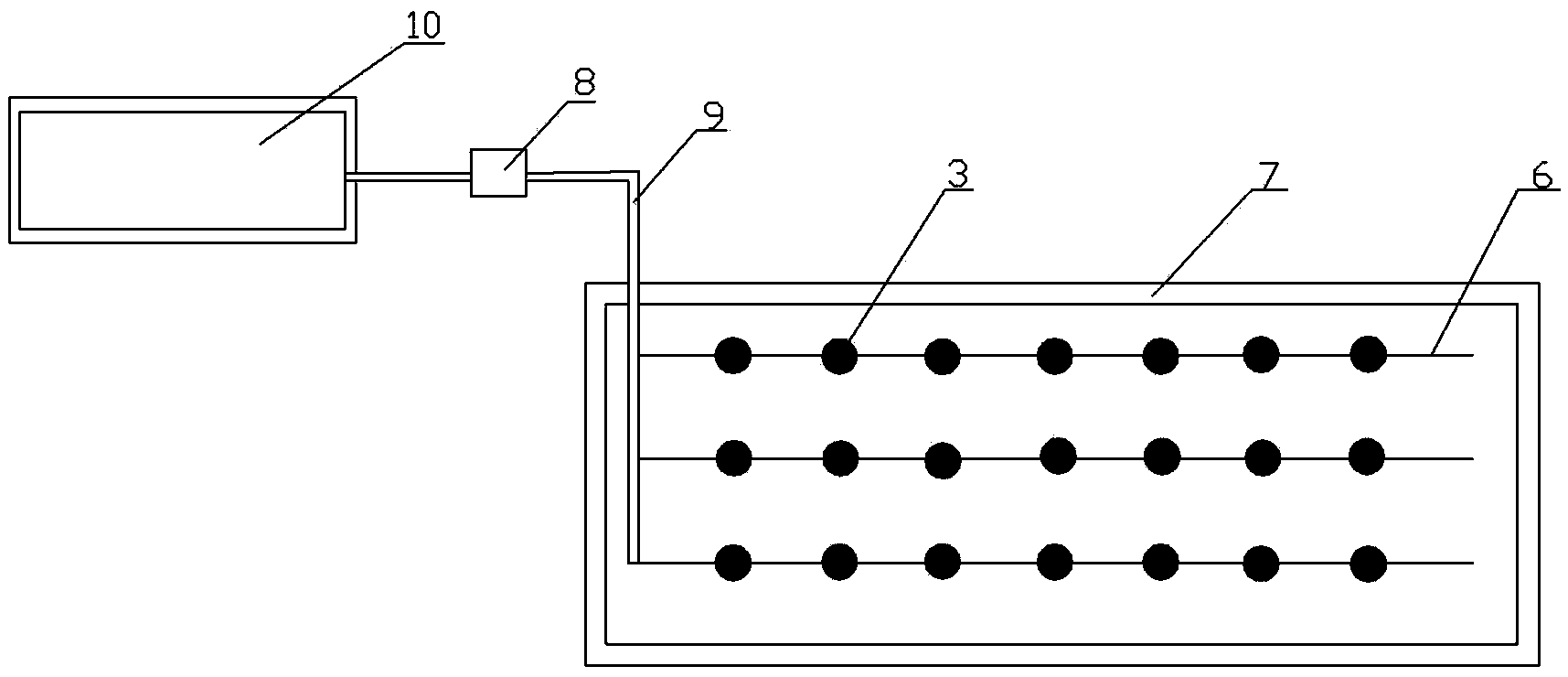

4.如权利要求3所述的新型印染废水处理系统，其特征在于：本系统还包括与所述增压泵的出水端对应连通的输液总管道(9)、以及与该输液总管道对应连通的至少一个支管道(6)，所述过滤管(3)对应设置于支管道(6)的下方，并与支管道对应连通。
5.如权利要求4所述的新型印染废水处理系统，其特征在于：在所述过滤管的下方还设置有用于收集处理后的废水的收集池(7)。
6.如权利要求3所述的新型印染废水处理系统，其特征在于：本系统还包括与所述增压泵对应连通的废水池(10)。
7.如权利要求1所述的新型印染废水处理系统，其特征在于：所述过滤孔沿所述过滤管的圆周方向等间距设置。
8.如权利要求1所述的新型印染废水处理系统，其特征在于：所述过滤孔沿所述过滤管的轴向方向等间距设置。
说明书
新型印染废水处理系统
技术领域
本实用新型涉及一种废水处理系统，尤其涉及一种用于印染行业的新型印染废水处理系统。
背景技术
印染行业是典型的高耗水产业,每年需消耗近亿吨的工艺用软化水。印染废水来源及污染物成分十分复杂，具有水质变化大、有机物含量高、色度高(主要为有色染料)等特点，直接排放对人类健康和生存环境带来极大危害，同时造成水资源的浪费。随着国家和社会对环境保护要求的日益重视和对可持续发展的要求，传统的处理方法已越来越难以满足生产和环保的要求。印染废水主要含有染料、料浆、染色助剂及纤维杂质、油剂、酸、碱及无机盐等颗粒杂质，成分复杂且排放量大，如不对其进行有效的处理，其将对环境造成巨大的污染，而现有的处理装置结构复杂，处理成本较高，将造成企业的成本增加，这必然导致一些企业将不处理的废水直接将其排放，造成环境的污染。
发明内容
本实用新型的目的在于克服现有技术的不足，适应现实需要，提供一种结构简单、操作简便、印染废水处理成本低的新型印染废水处理系统。
为了实现本实用新型的目的，本实用新型所采用的技术方案为：
设计一种新型印染废水处理系统，包括其上端开口下端密闭的过滤管、以及用于将印染废水增压的增压装置，在所述过滤管上等间距开设有至少一个过滤孔，所述过滤管垂直设置，且其最下端的过滤孔至该过滤管的最下端的距离为50mm～100mm ;所述过滤孔的直径为0.0001微米～0.010微米;所述过滤管的上端开口与增压装置对应连通。
所述过滤管的下端经由可拆卸堵头密封。
所述增压装置包括增压泵。
本系统还包括与所述增压泵的出水端对应连通的输液总管道、以及与该输液总管道对应连通的至少一个支管道，所述过滤管对应设置于支管道的下方，并与支管道对应连通。
在所述过滤管的下方还设置有用于收集处理后的废水的收集池。
本系统还包括与所述增压泵对应连通的废水池。
所述过滤孔沿所述过滤管的圆周方向等间距设置。
所述过滤孔沿所述过滤管的轴向方向等间距设置。
本实用新型的有益效果在于：
1. 本实用新型通过高压将印染废水通入至过滤管内，使其通过过滤管上的过滤孔将废水喷出，而此时废水中的颗粒杂质可被阻隔在过滤罐内，此种印染废水处理方式结构简单、成本低易于操作。
2.本实用新型通过将最下端的过滤孔与过滤管的最下端留有一定的间隙，处理后的杂质可位于该间隙内，进一步的本过滤管的下端由可拆卸的活动堵头密封，采用此种方式，在对过滤管内的杂质进行清理时，可将该堵头拆下，便于冲刷清洗。
