申请日2015.01.11
公开(公告)日2015.04.08
IPC分类号C02F9/12
摘要
本发明公开了一种农村乡镇分散式污水处理系统，包括废水收集池、格栅、沉砂池、气浮池、混合池、澄清池、吸附池、反冲洗池、缓冲池、观察井等。本处理系统与现有技术相比污染物去除能力显著提高，化学需氧量的去除率达到98.0%，氨氮的去除率达到97.7%，总磷的去除率达到99.0%，阴离子洗涤剂的去除率达到96.2%，出水浊度<10NTU。吸附池选用的催化剂和消毒剂为次氯酸钠。混合池投加表面裹上一层氢氧化铁胶层的磁性粉末Fe3O4颗粒。整个系统采用可编程逻辑控制器进行操作，实现水泵开关的自动控制。处理后的水可作为中水使用或直接排入地表水体。
权利要求书

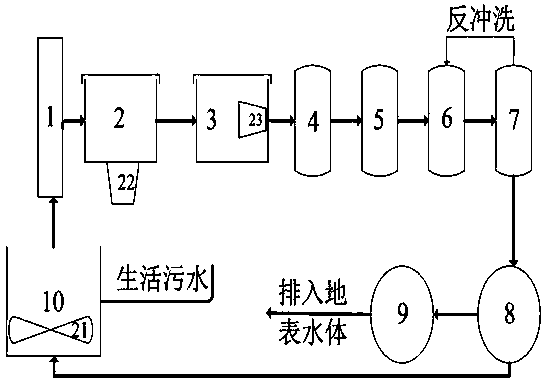

1.一种农村乡镇分散式污水处理系统，其特征在于该系统包括，废水收集池、格栅、沉砂池、气浮池、混合池、澄清池、吸附池、反冲洗池、缓冲池、观察井等，村镇排放的生活污水通过排水渠进入废水收集池，废水收集池的出水口通过管道连接格栅设备的入水口，格栅设备的出水口通过管道连接沉砂池的入水口，沉砂池的出水口通过管道连接气浮池的入水口，气浮池的出水口通过管道连接混合池的入水口，混合池的出水口通过管道连接澄清池的入水口，澄清池的出水口通过管道连接吸附池的入水口，吸附池的出水口通过管道连接反冲洗池的入水口，反冲洗池的反冲洗排水口通过管道连接吸附池的反冲洗入水口，反冲洗池的处理后出水口通过管道连接缓冲池的入水口，缓冲池的事故排水口通过管道连接废水收集池的事故入水口，缓冲池的处理后出水口通过管道连接观察井的入水口，观察井的出水口通过管道连接排水渠，排水渠连接地表水体;其中废水收集池中设置空气搅拌装置，内部设置五级废水收集槽，每级废水收集槽之间通过闸门连接，格栅选用阶梯式格栅，格栅栅隙4mm，沉砂池选用平流沉砂池，池型采用渠道式，底部设砂斗，气浮池选用叶轮气浮系统，气浮分离区后端安装刮渣机，混合池设置自动投药机，投加表面包裹一层氢氧化铁胶层的磁性粉末Fe3O4颗粒，投加量为1g/L，澄清池采用高速澄清池，并设有自动投药机，投加絮凝剂和磁粉，絮凝剂选用铝合金和矿渣粉末，质量比为1:1，吸附池内设置励磁线圈组为20组，每组高度1m，匝数4000，填充50μm不锈钢毛，填充率为30%，磁场强度设置为80mT，反冲洗池内设吸铁石4块，水泵两台，每12小时对吸附池进行一次反冲洗，观察井设有水泵一台，水质在线分析仪器一套。
2.根据权利要求1所述的农村乡镇分散式污水处理系统，其特征在于，吸附池选用的催化剂和消毒剂为次氯酸钠。
3.根据权利要求1所述的农村乡镇分散式污水处理系统，其特征在于，处理后的水可作为中水使用或直接排入地表水体。
4.根据权利要求1所述的农村乡镇分散式污水处理系统，其特征在于，整个处理系统设计为地埋式。
说明书
一种农村乡镇分散式污水处理系统
技术领域
本发明涉及一种农村乡镇分散式污水处理系统，属于环境保护中的水处理领域。
背景技术
磁场本身是一种具有特殊能量的场，经磁场处理过的水溶液其化学性质、电导率、介质常数、粘度、化学反应及表面张力和吸附、凝聚作用及电化学反应等方面的物性都产生很大反应，并且具有记忆效应，可保持数小时。因此可以将污水进行磁场处理，利用磁种接种技术，使水中非磁性或弱磁性颗粒都具有磁性，可去除强磁性大颗粒、弱磁性或非磁性杂质，来达到强化分离的目的。
加载混凝磁分离技术是利用外加磁加载物来强化絮凝以达到高效沉降和过滤，即向污水中投加絮凝剂、磁种等，来加大絮体密度，强化絮凝效果，再通过高效沉淀和磁过滤(外加磁场，磁性介质表面产生高梯度磁场，补集经过它的磁性颗粒)将水中的污染物去除，磁种通过磁鼓分离器回收循环利用。
发明内容
针对现有技术中存在的不足，本发明提供了一种农村乡镇分散式污水处理系统，该系统包括，废水收集池、格栅、沉砂池、气浮池、混合池、澄清池、吸附池、反冲洗池、缓冲池、观察井等。村镇排放的生活污水通过排水渠废水收集池，废水收集池的出水口通过管道连接格栅设备的入水口，格栅设备的出水口通过管道连接沉砂池的入水口，沉砂池的出水口通过管道连接气浮池的入水口，气浮池的出水口通过管道连接混合池的入水口，混合池的出水口通过管道连接澄清池的入水口，澄清池的出水口通过管道连接吸附池的入水口，吸附池的出水口通过管道连接反冲洗池的入水口，反冲洗池的反冲洗排水口通过管道连接吸附池的反冲洗入水口，反冲洗池的处理后出水口通过管道连接缓冲池的入水口，缓冲池的事故排水口通过管道连接废水收集池的事故入水口，缓冲池的处理后出水口通过管道连接观察井的入水口，观察井的出水口通过管道连接排水渠，排水渠连接地表水体。其中，废水收集池中设置空气搅拌装置，内部设置五级废水收集槽，每级废水收集槽之间通过闸门连接。 格栅选用阶梯式格栅，格栅栅隙4mm。沉砂池选用平流沉砂池，池型采用渠道式，底部设砂斗。气浮池选用叶轮气浮系统，气浮分离区后端安装刮渣机。混合池设置自动投药机，投加表面裹上一层氢氧化铁胶层的磁性粉末Fe3O4颗粒，投加量为1g/L。澄清池采用高速澄清池，并设有自动投药机，投加絮凝剂和磁粉，絮凝剂选用铝合金和矿渣粉末，比例为1:1。吸附池励磁线圈组20组，每组高度1m，匝数4000，反应区填充介质选用50μm不锈钢毛，填充率为30%，磁场强度设置为80mT。反冲洗池内设吸铁石4块，水泵两台，每12小时对吸附池进行一次反冲洗。观察井设有水泵一台，水质在线分析仪器一套。
吸附池选用的催化剂和消毒剂为次氯酸钠。
处理后的水可作为中水使用或直接排入地表水体。
可以设计为地埋式处理系统。
本发明的优点在于：
(1)处理效率高，处理速度快，处理能力大，停留时间短，出水水质好，污泥浓度高。整个系统采用可编程逻辑控制器进行操作，实现水泵开关的自动控制。
(2)可以处理大量含氮和含磷的生活污水。通过本系统处理的生活废水中，化学需氧量的去除率达到98.0%，氨氮的去除率达到97.7%，石油类和动植物油的去除率达到99.3%，五日生化需氧量的去除率达到96.9%，悬浮物的去除率达到97.1%,总磷的去除率达到99.0%，阴离子洗涤剂的去除率达到96.2%，出水浊度<10NTU。
(3)运行成本低，投入的铁粉回收率可达85%，资源回收，安全可靠。
(4)耐冲击负荷能力强，在高水量或高污染负荷的情况下依然可稳定运行。
