申请日2014.12.15
公开(公告)日2015.03.04
IPC分类号C02F3/30; C02F9/14
摘要
本发明涉及一种豆腐生产废水小型直排式生物处理工艺及设备，属于废水处理领域，为了克服现有处理豆腐生产废水方法对于小型企业存在的困难，该设备包括控制器、带有格栅的调节池、SBR池、第一电磁阀、通过进气管与SBR池内部联通的空气泵、设置在SBR池内部的多孔填料和水位传感器、设置在SBR池底部的垫层、设置在SBR池底部的排水口、控制SBR池的排水口开关的第二电磁阀，SBR池底部的垫层的制作材料为粗糙材料。本发明中的设备易操作、工艺简单易行、成本低、效果好，具有环境和社会的双重效益，非常适合小水量的豆腐生产废水，可以被小型企业运用，还可应用于其他高浓度废水的处理，具有良好的应用前景。

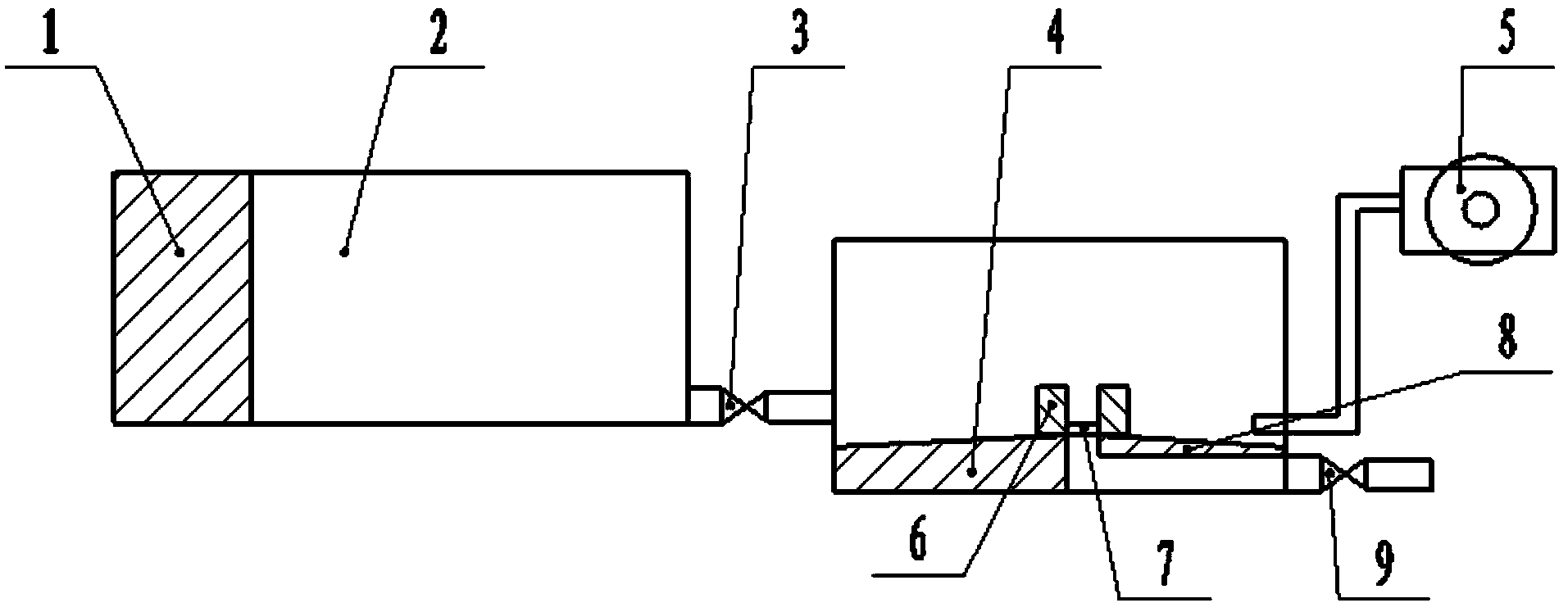

摘要附图
权利要求书
1.一种豆腐生产废水小型直排式生物处理工艺的设备，其特征在于： 该设备包括带有格栅(1)的调节池(2)、SBR池(4)、连接调节池 (2)出水口和SBR池(4)进水口的第一电磁阀(3)、通过进气管 与SBR池(4)内部联通的空气泵(5)、设置在SBR池(4)内部的 水位传感器、设置在SBR池(4)底部的垫层(8)、设置在SBR池 (4)底部的排水口(7)、控制SBR池(4)的排水口(7)开关的第 二电磁阀(9)、与水位传感器连接并控制第一电磁阀(3)和第二电 磁阀(9)的控制器，SBR池(4)底部的垫层(8)的制作材料为粗 糙材料。
2.根据权利要求1所述的豆腐生产废水小型直排式生物处理工艺的 设备，其特征在于：所述格栅(1)上开孔的直径小于1毫米。
3.根据权利要求1所述的豆腐生产废水小型直排式生物处理工艺的 设备，其特征在于：所述调节池(2)的容积大于1立方米。
4.根据权利要求1所述的豆腐生产废水小型直排式生物处理工艺的 设备，其特征在于：所述SBR池(4)内部还设有多孔填料，多孔填 料为空心球形填料(6)，其固定设置在排水口(7)的周围。
5.根据权利要求1所述的豆腐生产废水小型直排式生物处理工艺的 设备，其特征在于：所述排水口(7)设置于SBR池(4)的中心位 置，将排水口(7)的开口位置被抬高。
6.根据权利要求5所述的豆腐生产废水小型直排式生物处理工艺的 设备，其特征在于：所述SBR池(4)池底从中心至四壁抬高有2% 的坡度。
7.一种豆腐生产废水小型直排式生物处理工艺，其特征在于：该工 艺的处理过程按先后顺序被分为预处理和SBR池主处理两个过程， 其中，SBR池主处理主要流程包括：进水、曝气、沉淀、排水和闲置。
8.根据权利要求7所述的豆腐生产废水小型直排式生物处理工艺， 其特征在于：该工艺的具体流程如下：步骤1，第一电磁阀(3)关 闭，步骤2，豆腐生产产生的废水通过阻拦下废水中的大颗粒物和大 直径杂质的格栅(1)流入调节池(2)，步骤3，废水在调节池(2) 内进行杂质沉淀的预处理，步骤4，预处理完成后，控制器控制第一 电磁阀(3)打开，废水通过调节池(2)出水口进入SBR池(4)， 步骤5，SBR池(4)内的水位传感器感应到SBR池(4)内的废水 达到设定水位后，控制器控制第一电磁阀(3)关闭，同时控制器控 制空气泵(5)开启，对SBR池(4)内的废水进行曝气处理，步骤6， 曝气处理后，控制器控制空气泵(5)停止运行，SBR池(4)内的废 水进入沉淀时间，步骤7，沉淀后，控制器控制第二电磁阀(9)打 开，开始排水，步骤8，排水完成后，控制器控制第二电磁阀(9) 关闭，返回步骤2。
9.根据权利要求8所述的豆腐生产废水小型直排式生物处理工艺， 其特征在于：所述曝气处理的时间为2小时。
10.根据权利要求8所述的豆腐生产废水小型直排式生物处理工艺， 其特征在于：所述沉淀时间为1小时。
说明书
一种豆腐生产废水小型直排式生物处理工艺及设备
技术领域
本发明属于废水处理领域，具体涉及一种豆腐生产废水小型直排 式生物处理工艺及设备。
背景技术
豆腐是人们日常的食品，但其制作过程中会产生大量的废水， 一般认为单位质量豆腐成品和排放废水的比例在1:10以上，即生产 1kg豆腐至少产生10L废水。由于市场上50%以上的豆腐由分布在城 郊结合部的豆腐作坊废水生产，废水水量小而分散，但污染程度高， 排放方式大都是直接排放，其后果一是增加了市政污水管网的负荷， 二是容易产生臭气、滋生蚊蝇而影响周围环境和人类健康。豆腐生产 过程中产生废水主要是泡豆水、黄浆水和车间冲洗水。豆腐生产废水 含有其中含有大量的蛋白质、脂肪、淀粉等营养物质，从污水处理角 度而言，排放的豆腐生产废水水质指标范围为：CODcr(重铬酸盐指 数)含量在2000-20000mg/L,BOD5(消耗的溶解氧量)含量在 800-12000mg/L，是一种高浓度有机废水，但无毒无害，适用于生物 处理。
目前国内外主要采用生物法处理豆腐生产废水，主要有厌氧生物 处理法、好氧处理法和序批式生物反应器法(SBR)，由于序批式生物 反应器法(SBR)具有间歇运行、好氧厌氧交替、脱氮除磷等特点， 非常适合豆腐废水的排放特点。上述方法在规模化豆制品生产企业均 有采用，有条件的还进行了大豆蛋白等有用物质的回收，由于污水处 理是个系统工程，处理的废水量大，多见于为大型企业，但同时对设 备和人员的要求高，将这些工艺设备直接用于小型豆腐生产废水，由 于难于实现小型废水的集中收集，不能够充分发挥设备的功效。对于 小型企业(排水量≤1吨/天)，由于缺乏资金和技术，引进成套设备 增加了成本，更不用说回收利用了，同时小型企业产生的废水量小， 但又不能直接排入下水道，否则易造成腐败发酵甚至下水道堵塞影响 周围环境。
发明内容
为了克服现有处理豆腐生产废水方法对于小型企业存在的困难， 本发明提供一种豆腐生产废水小型直排式生物处理工艺及设备。
本发明的技术方案是：一种豆腐生产废水小型直排式生物处理工 艺的设备，该设备包括带有格栅的调节池、SBR池、连接调节池出水 口和SBR池进水口的第一电磁阀、通过进气管与SBR池内部联通的 空气泵、设置在SBR池内部的水位传感器、设置在SBR池底部的垫 层、设置在SBR池底部的排水口、控制SBR池的排水口开关的第二 电磁阀、与水位传感器连接并控制第一电磁阀和第二电磁阀的控制 器，SBR池底部的垫层的制作材料为粗糙材料。
所述格栅上开孔的直径小于1毫米。
所述调节池的容积要大于1立方米。
所述SBR池内部还设有多孔填料，多孔填料为空心球形填料， 其固定设置在排水口的周围。
所述排水口设置于SBR池底部的中心位置，将排水口的开口位 置被抬高。
所述SBR池池底从中心至四壁抬高有2%的坡度。
一种豆腐生产废水小型直排式生物处理工艺，该工艺的处理过程 按先后顺序被分为预处理和SBR池主处理两个过程，其中，SBR池 主处理主要流程包括：进水、曝气、沉淀、排水和闲置。
该工艺的具体流程如下：步骤1，第一电磁阀关闭，步骤2，豆 腐生产产生的废水通过阻拦下废水中的大颗粒物和大直径杂质的格 栅流入调节池，步骤3，废水在调节池内进行杂质沉淀的预处理，步 骤4，预处理完成后，控制器控制第一电磁阀打开，废水通过调节池 出水口进入SBR池，步骤5，SBR池内的水位传感器感应到SBR池 内的废水达到设定水位后，控制器控制第一电磁阀关闭，同时控制器 控制空气泵开启，对SBR池内的废水进行曝气处理，步骤6，曝气处 理后，控制器控制空气泵停止运行，SBR池内的废水进入沉淀时间， 步骤7，沉淀后，控制器控制第二电磁阀打开，开始排水，步骤8， 排水完成后，控制器控制第二电磁阀关闭，返回步骤2。
所述曝气处理的时间为2小时。
所述沉淀时间为1小时。
本发明的有益效果为：本发明中的设备易操作、工艺简单易行、 成本低、效果好，具有环境和社会的双重效益，非常适合小水量(< 1吨)的豆腐生产废水，可以被小型企业运用，还可应用于其他高浓 度废水的处理，具有良好的应用前景。
