申请日2014.12.12
公开(公告)日2015.04.08
IPC分类号E03D5/00; E03C1/12
摘要
一种废水回收冲厕系统,包括废水回收过滤装置和废水收集冲厕装置,废水回收过滤装置与废水收集冲厕装置通过输送水管相连通,废水回收过滤装置包括过滤箱,过滤箱设有第一过滤室、第二过滤室、第三过滤室和废水出口,废水出口与输送水管相连接,在第二过滤室的底部设有第二出渣口,第二出渣口设有由控制装置Ⅰ控制的定时出渣阀门;废水收集冲厕装置包括一个水箱和与水箱排水阀门连接的控制装置Ⅱ,控制装置Ⅱ包括中央处理器,水箱上设有红外线传感器,中央处理器根据红外线传感器的信号和预先设定的人数通过控制继电器Ⅰ使排水电机Ⅱ驱动排水阀门启闭。本发明可以有效地将废水进行有效地过滤处理,然后用来冲厕所。

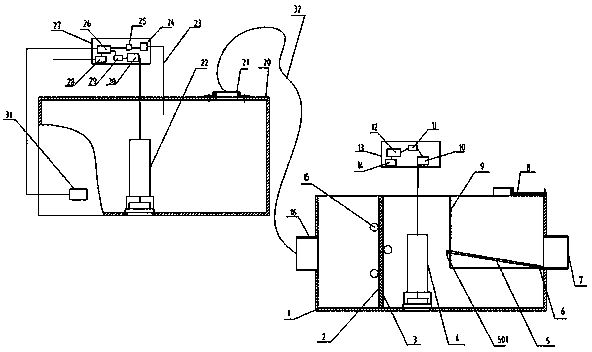

摘要附图

权利要求书
1.一种废水回收冲厕系统,包括废水回收过滤装置和废水收集冲厕装置,所述废水回收过滤装置与废水收集冲厕装置通过输送水管(32)相连通,其特征在于:所述的废水回收过滤装置包括一个过滤箱(1),过滤箱(1)设有上端盖(8)、废水进口、第一过滤室、第二过滤室、第三过滤室和与输送水管(32)相连接的废水出口(16),所述废水进口设在上端盖(8)上,并与所述的第一过滤室相连通,第一过滤室由设在过滤箱前后壁之间的竖直隔板(9)和设在竖直隔板(9)下部与过滤箱右壁(19)之间的一级过滤网(5)以及前后壁共同围成,所述的一级过滤网(5)与水平面之间设有夹角,在一级过滤网(5)与过滤箱右壁(19)相连接的最低处设有第一出渣口(7);竖直隔板(9)的左侧间隔设有二级过滤网(3),二级过滤网(3)竖直设置在过滤箱(1)的前后壁之间,将过滤箱(1)除第一过滤室外的其余空间分割成第二过滤室和第三过滤室,第三过滤室与废水出口(16)相连通,第二过滤室位于第一过滤室和第二过滤室之间,在第二过滤室的底部设有第二出渣口,第二出渣口设有定时出渣阀门(4),定时出渣阀门(4)的牵引控制线由一个控制装置Ⅰ进行控制,所述控制装置Ⅰ设有一个定时元件,可控制牵引控制线定时打开定时出渣阀门(4)对第二过滤室底部的沉渣进行定时清除。
2.根据权利要求1所述的一种废水回收冲厕系统,其特征在于:所述的废水收集冲厕装置,包括一个水箱(20),在水箱(20)上设有用于与输送水管(32)相连接的进水口(21)和用于与冲厕水管相连接的出水口,所述的出水口设在所述水箱(20)的底部,在所述的出水口设有排水阀门(22),还包括与排水阀门(22)连接的控制装置Ⅱ,所述的控制装置Ⅱ包括中央处理器(26)、与中央处理器(26)电连接的继电器Ⅰ(29),以及与继电器Ⅰ(29)电连接的排水电机Ⅱ(30),排水电机(30)驱动排水阀门(22)的通断,在水箱(20)上还设有用于感应人体存在的红外线传感器(31),红外线传感器(31)与中央处理器(26)电连接,红外线传感器 (31)将感应到人体的信号传递给中央处理器(26),中央处理器(26)根据预先设定的人数向继电器Ⅰ(29)发出动作指令,继电器Ⅰ(29)动作使排水电机Ⅱ(30)驱动排水阀门(22)从而驱动排水阀门(22)打开和关闭。
3.根据权利要求1或2所述的一种废水回收冲厕系统,其特征在于:所述的竖直隔板(9)的下部设有一级过滤网安装槽,过滤箱的右壁(19)上设有一级过滤网支架(6),所述的一级过滤网(5)从一级过滤网安装槽中穿过后支放在安装槽和一级过滤网支架(6)上,一级过滤网(5)与安装槽相配合的一端设有弯折边(501)。
4.根据权利要求1或2所述的一种废水回收冲厕系统,其特征在于:所述一级过滤网(5)和二级过滤网(3)均为不锈钢过滤网,且二级过滤网(3)的目数比一级过滤网的目数大。
5.根据权利要求1或2所述的一种废水回收冲厕系统,其特征在于:在二级过滤网(3)的左侧,与所述的二级过滤网(3)紧挨还设有过滤布(2)。
6.根据权利要求1或2所述的一种废水回收冲厕系统,其特征在于:在过滤箱(1)的前壁(16)内侧和后壁(18)内侧分别设置三个固定柱(15),三个固定柱(15)呈等腰三角形布置,三角形的顶角位于左方或右方,位于顶角的固定柱和位于底边的另个固定柱之间形成安装二级过滤网(3)的安装空间。
7.根据权利要求1或2所述的一种废水回收冲厕系统,其特征在于:所述的控制装置Ⅰ包括控制盒Ⅰ(13),控制盒Ⅰ(13)内设有控制板(12)和对定时出渣阀门(4)进行驱动的排水电机Ⅰ(10),所述排水电机Ⅰ(10)通过一个时间继电器Ⅰ(11)与控制板(12)电连接。
8.根据权利要求1或2所述的一种废水回收冲厕系统,其特征在于:在废水进口设有过滤网冲洗装置,所述过滤网冲洗装置包括一根用于与清水源相连接的水管和连接在水管一端的电磁阀,所述的电磁阀的开口朝向废水进口,电磁阀由控制装置控制通断。
9.根据权利要求2所述的一种废水回收冲厕系统,其特征在于:还设有一个臭氧发生器(24),所述的臭氧发生器(24)通过继电器Ⅱ(25)与中央处理器(26)电连接,中央处理器(26)根据设定的时间驱动臭氧发生器(24)定时产生臭氧,臭氧发生器(24)与水箱(20)通过一个管子(23)相连通。
说明书
一种废水回收冲厕系统
技术领域
本发明涉及一种冲厕系统,尤其是涉及一种废水回收冲厕系统。
背景技术
水资源是人类生产生活的最关键资源,随着城市化和经济社会发展,土地被大量占用,非农业灌溉用水需求在急剧增加,农业与工业、农村与城市、生产与生活、生产与生态等诸多用水矛盾进一步加剧。随着我国人口的增加,经济的发展和城市化进程的加快,我国水资源形势将更为严峻,水资源的合理利用成为节约用水的关键,而在学校、医院等具有大型公共用水间的建筑物内,每天大量的废水却直接排进地下的污水排泄系统;而现有技术中冲厕用水来源几乎都是自来水,而且冲厕装置常常需要如厕者人工操作来进行冲厕,增加了如厕者的劳动,使人感觉很不方便;或者有自动冲厕的装置,只要感应到人来过就冲水,如果是在人数众多的公厕,这样往往进一步造成水资源的浪费。现有技术虽然也有收集洗漱水用于冲厕的,但仅仅是用于收集废水,时间久了,水箱里水会发臭,容易产生各种细菌,如果不能及时处理,下方沉淀会越积越多最终堵塞管道,会对环境造成污染。
发明内容
为了解决上述技术问题,本发明提供一种废水回收冲厕系统,可对公共用水间生活废水进行处理后再进行冲厕所使用,不仅节约用水,而且干净清洁。
本发明为解决上述技术问题 所采用的技术方案是:一种废水回收冲厕系统,包括废水回收过滤装置和废水收集冲厕装置,所述废水回收过滤装置与废水收集冲厕装置通过输送水管相连通,所述的废水回收过滤装置包括一个过滤箱,过滤箱设有上端盖、废水进口、第一过滤室、第二过滤室、第三过滤室和与输送水管相连接的废水出口,所述废水进口设在上端盖上,并与所述的第一过滤室相连通,第一过滤室由设在过滤箱前后壁之间的竖直隔板和设在竖直隔板下部与过滤箱右壁之间的一级过滤网以及前后壁共同围成,所述的一级过滤网与水平面之间设有夹角,在一级过滤网与过滤箱右壁相连接的最低处设有第一出渣口;竖直隔板的左侧间隔设有二级过滤网,二级过滤网竖直设置在过滤箱的前后壁之间,将过滤箱除第一过滤室外的其余空间分割成第二过滤室和第三过滤室,第三过滤室与废水出口相连通,第二过滤室位于第一过滤室和第二过滤室之间,在第二过滤室的底部设有第二出渣口,第二出渣口设有定时出渣阀门,定时出渣阀门的牵引控制线由一个控制装置Ⅰ进行控制,所述控制装置Ⅰ设有一个定时元件,可控制牵引控制线定时打开定时出渣阀门对第二过滤室底部的沉渣进行定时清除。
进一步地,所述的废水收集冲厕装置,包括一个水箱,在水箱上设有用于与输送水管相连接的进水口和用于与冲厕水管相连接的出水口,所述的出水口设在所述水箱的底部,在所述的出水口设有排水阀门,还包括与排水阀门连接的控制装置Ⅱ,所述的控制装置Ⅱ包括中央处理器、与中央处理器电连接的继电器Ⅰ,以及与继电器Ⅰ电连接的排水电机Ⅱ,排水电机驱动排水阀门的通断,在水箱上还设有用于感应人体存在的红外线传感器,红外线传感器与中央处理器电连接,红外线传感器将感应到人体的信号传递给中央处理器,中央处理器根据预先设定的人数向继电器Ⅰ发出动作指令,继电器Ⅰ动作使排水电机Ⅱ驱动排水阀门从而驱动排水阀门打开和关闭。
进一步地,所述的竖直隔板的下部设有一级过滤网安装槽,过滤箱的右壁上设有一级过滤网支架,所述的一级过滤网从一级过滤网安装槽中穿过后支放在安装槽和一级过滤网支架上,一级过滤网与安装槽相配合的一端设有弯折边。
进一步地,所述一级过滤网和二级过滤网均为不锈钢过滤网,且二级过滤网的目数比一级过滤网的目数大。
进一步地,在二级过滤网的左侧,与所述的二级过滤网紧挨还设有过滤布。
进一步地,在过滤箱的前壁内侧和后壁内侧分别设置三个固定柱,三个固定柱呈等腰三角形布置,三角形的顶角位于左方或右方,位于顶角的固定柱和位于底边的另个固定柱之间形成安装二级过滤网的安装空间。
进一步地,所述的控制装置Ⅰ包括控制盒Ⅰ,控制盒Ⅰ内设有控制板和对定时出渣阀门进行驱动的排水电机Ⅰ,所述排水电机Ⅰ通过一个时间继电器Ⅰ与控制板电连接。
进一步地,在废水进口设有过滤网冲洗装置,所述过滤网冲洗装置包括一根用于与清水源相连接的水管和连接在水管一端的电磁阀,所述的电磁阀的开口朝向废水进口,电磁阀由控制装置Ⅰ控制通断。
进一步地,还设有一个臭氧发生器,所述的臭氧发生器通过继电器Ⅱ与中央处理器电连接,中央处理器根据设定的时间驱动臭氧发生器定时产生臭氧,臭氧发生器与水箱通过一个管子相连通。
有益效果:
1、使用本发明可以有效地将公共用水间的废水进行有效地过滤处理,然后用来冲厕所用。
2、一级过滤网倾斜设置即与水平面呈夹角设置并且带有弯折边,其与竖直隔板上的安装槽相配合,不仅拆装方便,便于清洗,而且倾斜设置,也利于废渣的排出。
3、第二过滤室所配置的定时出渣阀门有控制装置控制可以定时出渣,省却了人工并可保证整个过滤装置长期有效地使用。
4、采用本发明还可以对冲厕装置中的水箱定期消毒和排空底部沉渣,保持所用冲厕水的无菌,使厕所的环境更环保。
