申请日2014.12.12
公开(公告)日2015.05.20
IPC分类号B02C21/00; B03B7/00
摘要
仅有一座尾矿库的废水利用胶磷矿正反浮选生产线，它由球磨机(1)、正浮选搅拌泡沬槽(2)、反浮选搅拌泡沬槽(3)、尾矿库(4)、A浓密机(5)、石灰乳调质搅拌桶(6)、高位废水池(7)、B浓密机(8)、精矿废水池(9)、A砂浆泵(10)、B砂浆泵(11)构成，球磨机(1)的岀料口与正浮选泡沬槽(2)相通，正浮选搅拌泡沬槽(2)的正浮选泡沫产品岀口与反浮选搅拌泡沬槽(3)相通，A砂浆泵(10)的进口与正浮选搅拌泡沬槽(2)相通，本实用新型的优点是：中低品位胶矿选矿采用正反浮选工艺进行生产，胶磷矿经球磨机加水球磨，经正浮选泡沬槽正浮选后，其中正浮选尾矿输送至正尾矿库。

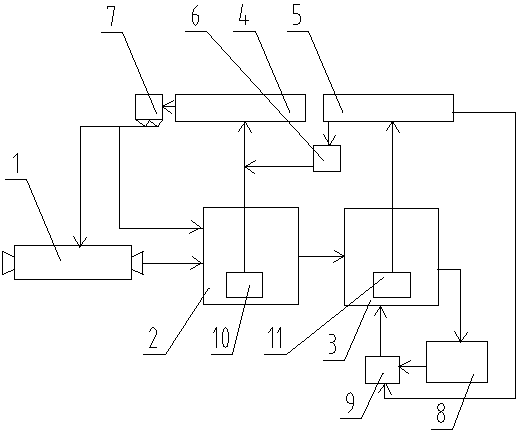

摘要附图
权利要求书
1.仅有一座尾矿库的废水利用胶磷矿正反浮选生产线，其特征在于它由球磨机(1)、正浮选搅拌泡沬槽(2)、反浮选搅拌泡沬槽(3)、尾矿库(4)、A浓密机(5)、石灰乳调质搅拌桶(6)、高位废水池(7)、B浓密机(8)、精矿废水池(9)、A砂浆泵(10)、B砂浆泵(11)构成，球磨机(1)的岀料口与正浮选泡沬槽(2)相通，正浮选搅拌泡沬槽(2)的正浮选泡沫产品岀口与反浮选搅拌泡沬槽(3)相通，A砂浆泵(10)的进口与正浮选搅拌泡沬槽(2)相通, A砂浆泵(10)的岀口与正尾矿库(4)相通,尾矿库(4)的废水岀口与正尾高位废水池(6)进口相通, 正尾高位废水池(6)一路岀水口与球磨机(1)的进水口相通, 另一路岀水口与正浮选泡沬槽(2)相通， B砂浆泵(11)的进口与反浮选搅拌泡沬槽(2)相通, B砂浆泵(11)的岀口与A浓密机(5)相通, A浓密机(5)的废水出口与精矿废水池(9)相通，A浓密机(5)的反尾矿进口与石灰乳调质搅拌桶(6)相通，石灰乳调质搅拌桶(6)的岀口通过泵与尾矿库(4)相通，反浮选搅拌泡沬槽(2)的精矿浆岀口与浓密机(8)相通, 浓密机(8)的废水出口与反浮选搅拌泡沬槽(3)相通。
说明书
仅有一座尾矿库的废水利用胶磷矿正反浮选生产线
技术领域
本项实用新型涉及胶磷矿正反浮选生产线。
背景技术
胶磷矿的选矿过程中产生的尾矿直接输送至尾矿库，尾矿库废水必须经过水处理，水处理成本高,其中的浮选剂不能循环利用。
现有胶磷矿正反浮选生产线，因正反浮选尾矿公用一座尾矿库，为了消除水中所含磷酸根离子对正浮选的影响，在反浮选尾矿中添加生石灰(CaO)后与正浮选尾矿一同输送至尾矿库，在添加生石灰消除磷酸根、硫酸根离子的同时，也导致碳酸根、硅酸根离子的损失，因水体中含有过量的Ca2+，造成正浮选系统的碳酸钠用量增加，相应增加生产成本，在进入反浮选后，还需要加入硫酸和磷酸，调节PH值到5.0左右，又增加了反浮选药剂用量，也就增加了反浮选成本。同时尾矿库废水必须经过水处理，水处理成本高,其中的浮选剂不能循环利用。
发明内容
本实用新型的目的就是针对目前胶磷矿的选矿过程中产生的尾矿直接输送至尾矿库，尾矿库废水必须经过水处理，水处理成本高,其中的浮选剂不能循环利用之不足，而提供一种仅有一座尾矿库的废水利用胶磷矿正反浮选生产线。
本实用新型由球磨机、正浮选搅拌泡沬槽、反浮选搅拌泡沬槽、尾矿库、A浓密机、石灰乳调质搅拌桶、高位废水池、B浓密机、精矿废水池、A砂浆泵、B砂浆泵构成，球磨机的岀料口与正浮选泡沬槽相通，正浮选搅拌泡沬槽的正浮选泡沫产品岀口与反浮选搅拌泡沬槽相通，A砂浆泵的进口与正浮选搅拌泡沬槽相通, A砂浆泵的岀口与正尾矿库相通,尾矿库的废水岀口与正尾高位废水池进口相通, 正尾高位废水池一路岀水口与球磨机的进水口相通, 另一路岀水口与正浮选泡沬槽相通， B砂浆泵的进口与反浮选搅拌泡沬槽相通, B砂浆泵的岀口与A浓密机相通, A浓密机的废水出口与精矿废水池相通，A浓密机的反尾矿进口与石灰乳调质搅拌桶相通，石灰乳调质搅拌桶的岀口通过泵与尾矿库相通，反浮选搅拌泡沬槽的精矿浆岀口与浓密机相通, 浓密机的废水出口与反浮选搅拌泡沬槽相通。
本实用新型的优点是: 中低品位胶矿选矿采用正反浮选工艺进行生产，胶磷矿经球磨机加水球磨,经正浮选泡沬槽正浮选后,其中正浮选尾矿输送至正尾矿库，正尾矿库废水返回磨矿和正浮选搅拌泡沬槽, 加以利用， 可回收大量碳酸钠、正捕等正浮选药剂，减少正浮选药剂消耗。其中正浮选泡沫产品进入反浮选搅拌泡沬槽;经反浮选泡沬槽反浮选后, 反浮选尾矿输送至输送至A浓密机，浓密后加入石灰乳
反浮选废水返回至精矿废水池加以利用，回收大量的硫酸根和磷酸根等反浮选药剂。因无须添加石灰对水进行处理，不仅大幅度降低水处理成本，而且消除了对正浮选中碳酸盐、硅酸盐等药剂成分的影响，大幅降低浮选药剂的用量。本实用新型适用于正反浮选尾矿公用一座尾矿库的胶磷矿正反浮选生产线。
