申请日2014.11.20
公开(公告)日2015.04.01
IPC分类号F24H1/00; E03C1/12; F25B21/04
摘要
本实用新型公开了一种淋浴污水热量回收和污水再利用组合装置，包括热水器、淋浴头，热水器连接淋浴头，在淋浴头下方设置带孔的脚踏板，脚踏板下方设置有自来水供水口、污水通道和自来水通道，污水通道和自来水通道之间安装有热电制冷片，热电制冷片由直流电源通过电线供电。本实用新型结构独特、简单方便、安全可靠，将污水热量回收和污水再利用组合成一个综合系统，得到完全的综合利用。
权利要求书

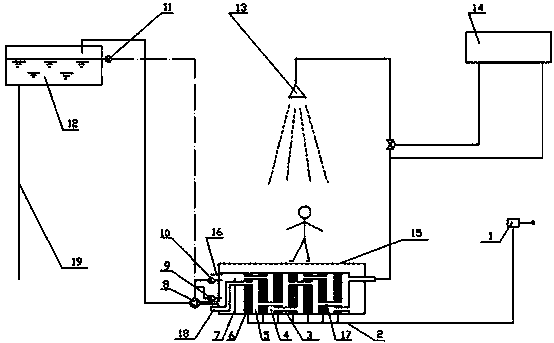

1.一种淋浴污水热量回收和污水再利用组合装置，包括热水器(14)、淋浴头(13)，所述热水器(14)连接淋浴头(13)，其特征在于：在所述淋浴头(13)下方设置带孔的脚踏板(15)，脚踏板(15)下方设置有自来水供水口(18)、污水通道(4)和自来水通道(5)，污水通道(4)和自来水通道(5)之间安装有热电制冷片(6)，所述热电制冷片(6)由直流电源(1)通过电线(2)供电。
2.根据权利要求1所述一种淋浴污水热量回收和污水再利用组合装置，其特征在于：所述脚踏板(15)下方还设置一块溢流板(7)，溢流板(7)一侧设置有液位计Ⅰ(9)和液位计Ⅱ(10)，所述液位计Ⅱ(10)设置在液位计Ⅰ(9)的上方，液位计Ⅱ(10)的位置不高于溢流板(7)，液位计Ⅱ(10)的上方设置有溢流管(16)，所述溢流管(16)位置高于溢流板(7);所述液位计Ⅰ(9)的下方设置有污水泵(8);由所述污水泵(8)引出的导管设置在污水贮罐(12)口上方，所述污水贮罐(12)上端设置有液位计Ⅲ(11)，底部设置有冲厕水管(19)。
3.根据权利要求1所述一种淋浴污水热量回收和污水再利用组合装置，其特征在于：所述污水通道(4)之间由连通管Ⅰ(3)连通;所述自来水通道(5)之间由连通管Ⅱ(17)连通。
4.根据权利要求1或2所述一种淋浴污水热量回收和污水再利用组合装置，其特征在于：所述脚踏板(15)离地面的高度为200mm～300mm。
5.根据权利要求1所述一种淋浴污水热量回收和污水再利用组合装置，其特征在于：所述电线(2)为防水电线。
6.根据权利要求1所述一种淋浴污水热量回收和污水再利用组合装置，其特征在于：所述直流电源(1)供给热电制冷片(6)的供电电压是12V直流。
说明书
一种淋浴污水热量回收和污水再利用组合装置
技术领域
本实用新型属于环保节能领域，具体涉及一种淋浴污水热量回收和污水再利用组合装置。
背景技术
日常生活中，绝大多数用户使用的淋浴污水白白地直接排入下水道流走。但淋浴污水带有一定的热量，还可以作为卫生间冲厕水使用。虽然每户每次的淋浴污水浪费的热量和水量不太多，但千家万户都将洗浴污水的热量和水量回收利用，则具有相当大的节能和节水规模。当前，节能和节水是研究的热点之一，回收洗浴水的热量和洗浴水的再利用有许多的研究，污水热量回收方面，有的采用换热器的方法，也有采用压缩式热泵系统的方法将污水热量提取给淋浴供水。污水再利用方面，有将污水提升后用于卫生间冲洗的，也有将污水净化消毒作为中水回用的。
发明内容
根据现有技术存在的不足，提供一种结构独特、简单方便、安全可靠的淋浴污水热量回收和污水再利用组合装置。
本实用新型技术方案按照下述方法实现：
一种淋浴污水热量回收和污水再利用组合装置，包括热水器、淋浴头，所述热水器连接淋浴头，在所述淋浴头下方设置带孔的脚踏板，脚踏板下方设置有自来水供水口、污水通道和自来水通道，污水通道和自来水通道之间安装有热电制冷片，所述热电制冷片由直流电源通过电线供电。
所述脚踏板下方还设置一块溢流板，溢流板一侧设置有液位计Ⅰ和液位计Ⅱ，所述液位计Ⅱ设置在液位计Ⅰ的上方，液位计Ⅱ的位置不高于溢流板，液位计Ⅱ的上方设置有溢流管，所述溢流管位置高于溢流板;所述液位计Ⅰ的下方设置有污水泵;由所述污水泵引出的导管设置在污水贮罐口上方，所述污水贮罐上端设置有液位计Ⅲ，底部设置有冲厕水管。
所述污水通道之间由连通管Ⅰ连通;所述自来水通道之间由连通管Ⅱ连通。
所述脚踏板离地面的高度为200mm～300mm。
所述电线为防水电线。
所述直流电源供给热电制冷片的供电电压是12V直流。
本实用新型的有益效果是：
(1)污水热量回收采用热电制冷片，即采用热泵的方法。将淋浴污水的热量提取到供水中，减少了用于加热供水的热能，达到了节能的目的。较采用换热器的方法，从污水中提取的热量更多;较压缩式热泵(需要压缩机、冷凝器、节流装置和蒸发器四大部件)的方法设备和体积大大减少，且没有噪声。
(2)污水收集装置进行了特殊设计，结构独特，具有收集污水，污水与供水换热、蓄存污水用于提升到贮水贮罐和多余水自动溢流的综合作用。
(3)提升污水到贮水贮罐系统实现自动控制，由液位计Ⅰ、液位计Ⅱ，液位计Ⅲ控制开停污水泵。
(4)本实用新型将污水热量回收和污水再利用组合成一个综合系统，得到完全的综合利用。
