微生物填料净化污水处理技术

发布时间:2018-4-28 16:10:17  中国污水处理工程网

  申请日2014.12.11

  公开(公告)日2015.03.25

  IPC分类号C02F3/02

  摘要

  本发明公开了一种微生物填料净化的污水处理装置,包括:曝气池,曝气池由第一挡板和第二挡板分隔成缓冲区、曝气区和沉淀区,缓冲区的底部和曝气区连通,曝气区的底部和沉淀区连通;缓冲区的上部设有滤网层;曝气区的内铺设有第一进气管,第一进气管上设有曝气头,曝气区内设有微生物填料放置架;生物填料放置架包括通气管和固定在通气管上的横架,通气管固定在第一进气管上并与第一进气管连通,通气管上设有曝气头,横架设有多层,在每层横架的上方均布置有曝气头;沉淀区的底部设有回流管,回流管的出口设置在缓冲区的底部,回流管连接有第二进气管。本发明加快了生物填料的分解速度,提高污水处理效率,且投入成本低,占地面积小,稳定可靠。

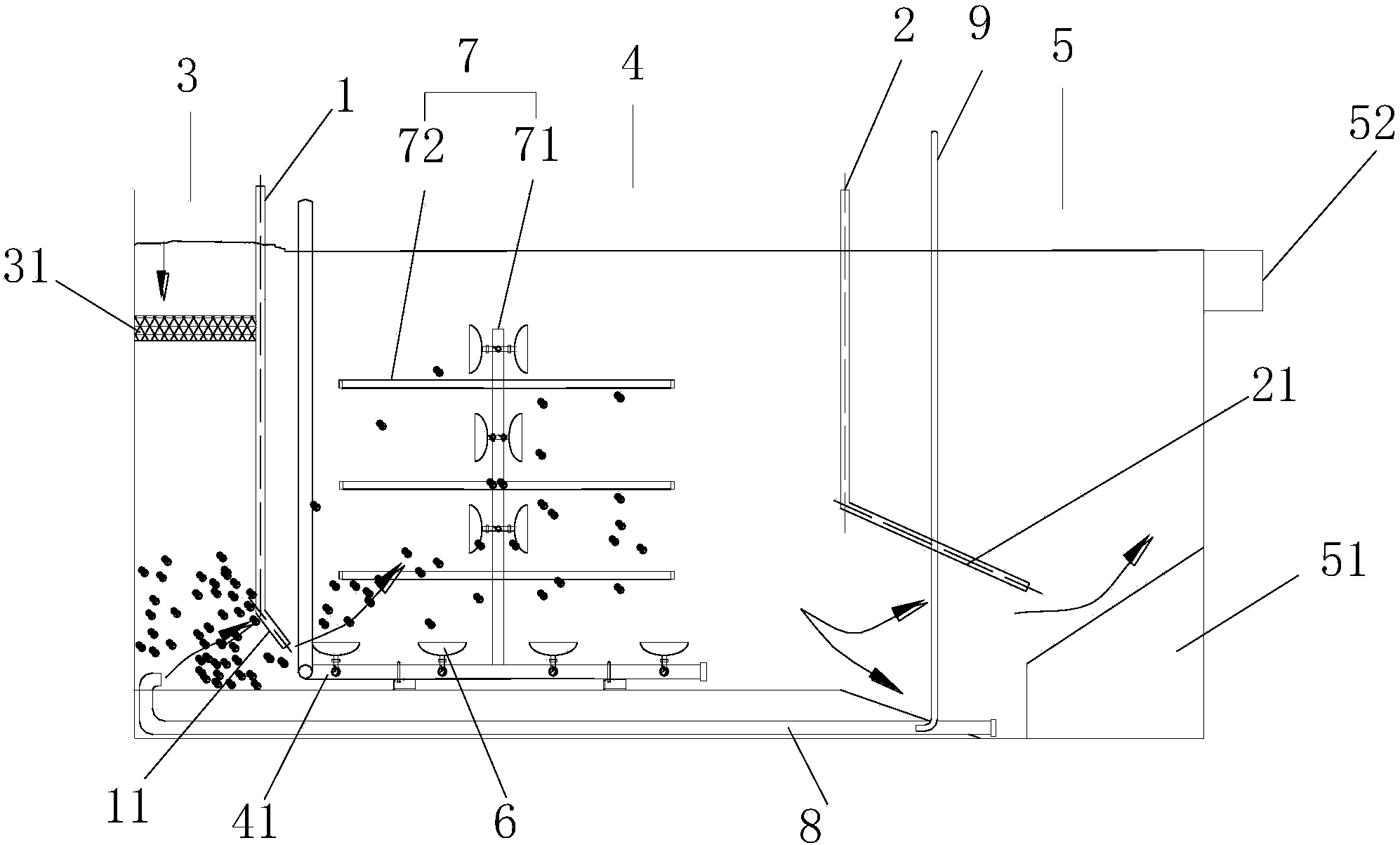

  摘要附图



  权利要求书

  1.一种微生物填料净化的污水处理装置,其特征在于,包括:曝气池,曝 气池由第一挡板(1)和第二挡板(2)分隔成缓冲区(3)、曝气区(4)和沉淀 区(5),缓冲区(3)的底部和曝气区(4)连通,曝气区(4)的底部和沉淀区 (5)连通;缓冲区(3)的上部设有滤网层(31);曝气区(4)的内铺设有第 一进气管(41),第一进气管(41)上设有曝气头(6),曝气区(4)内设有微 生物填料放置架(7);生物填料放置架(7)包括通气管(71)和固定在通气管 (71)上的横架(72),通气管(71)固定在第一进气管(41)上并与第一进气 管(41)连通,通气管(71)上设有曝气头(6),横架(72)设有多层,在每 层横架(72)的上方均布置有曝气头(6);沉淀区(5)的底部设有回流管(8), 回流管(8)的出口设置在缓冲区(3)的底部,回流管(8)连接有第二进气管 (9)。

  2.根据权利要求1所述的微生物填料净化的污水处理装置,其特征在于, 沉淀区(5)的底部设有斜(51),回流管(8)的进口设置在沉淀区(5)的最 低端,沉淀区(5)的顶部设有溢流口(52)。

  3.根据权利要求1所述的微生物填料净化的污水处理装置,其特征在于, 横架(72)由曝气管组成。

  4.根据权利要求1所述的微生物填料净化的污水处理装置,其特征在于, 第一挡板(1)的底部设有第一压板(11),第一压板(11)与第一挡板(1)的 中轴线之间设有夹角a,90°

  5.根据权利要求4所述的微生物填料净化的污水处理装置,其特征在于, 第一压板(11)位于曝气区(4)内。

  6.根据权利要求1所述的微生物填料净化的污水处理装置,其特征在于, 第二挡板(2)的底部设有第二压板(21),第二压板(21)与第二挡板(2)的 中轴线之间设有夹角b,90°

  7.根据权利要求6所述的微生物填料净化的污水处理装置,其特征在于, 第二压板(21)位于沉淀区(5)内。

  8.根据权利要求1-7中任一项所述的微生物填料净化的污水处理装置,其 特征在于,第一进气管(41)和第二进气管(9)均由空压机提供气源。

  说明书

  一种微生物填料净化的污水处理装置

  技术领域

  本发明涉及污水处理技术领域,尤其涉及一种微生物填料净化的污水处理 装置。

  背景技术

  曝气池是污水处理中常用到的设备,通过在池体底部均匀布置空气扩散装 置,通过空气扩散装置为池内的生物填料提供处理所需氧气。现有的曝气池由 于其结构特点,池内的水无法流动,不利于生物填料对水中有害物质的分解; 且池内的生物填料都是直接倒入,这样使生物填料在池内分布不均匀且容易堆 积,影响生物填料的分解速度,污水处理效率较低。

  发明内容

  基于上述背景技术存在的技术问题,本发明提出了一种微生物填料净化的 污水处理装置,采用池内分区及增设微生物填料放置架的方式,增大生物填料 与污水的接触面,提高污水处理效率。

  本发明提出的一种微生物填料净化的污水处理装置,包括:曝气池,曝气 池由第一挡板和第二挡板分隔成缓冲区、曝气区和沉淀区,缓冲区的底部和曝 气区连通,曝气区的底部和沉淀区连通;缓冲区的上部设有滤网层,滤除污水 的中悬浮物;曝气区的内铺设有第一进气管,第一进气管上设有曝气头,曝气 区内设有微生物填料放置架;生物填料放置架包括通气管和固定在通气管上的 横架,通气管固定在第一进气管上并与第一进气管连通,通气管上设有曝气头, 横架设有多层,在每层横架的上方均布置有曝气头;沉淀区的底部设有回流管, 回流管的出口设置在缓冲区的底部,回流管连接有第二进气管。

  优选地,沉淀区的底部设有斜台,回流管的进口设置在沉淀区的最低端, 沉淀区的顶部设有溢流口。

  优选地,横架由曝气管组成。

  优选地,第一挡板的底部设有第一压板,第一压板与第一挡板的中轴线之 间设有夹角a,90°

  优选地,第一压板位于曝气区内。

  优选地,第二挡板的底部设有第二压板,第二压板与第二挡板的中轴线之 间设有夹角b,90°

  优选地,第二压板位于沉淀区内。

  优选地,第一进气管和第二进气管均由空压机提供气源。

  本发明在曝气曝气池内隔离处缓冲区、曝气区和沉淀区,缓冲区的底部和 曝气区连通,曝气区的底部和沉淀区连通;污水由缓冲区底部进入曝气区形成 向上冲力,使污水向上搅动,同时,曝气区内水向下涌动由另一侧的底部进入 沉淀区,因此,污水的进入和涌出使池内水形成流动,使污水与生物填料接触 更充分,加快了池内生物填料对污染物分解速度;同时本发明还在曝气区内设 置有生物填料放置架,使生物填料与污水充分接触,并且生物填料放置架中的 通气管上设置有曝气头,增大了污水的含氧量,使氧气、水及生物填料的接触 交换过程更加完善,进一步加快了生物填料的分解速度,提高单位体积内曝气 池的处理能力。此外,本发明在池内增设的缓冲区还可以对污水进行初步过滤 及沉淀,降低曝气区的负荷;在沉淀区的底部设置回流管,并将回流管的出口 设置在缓冲区的底部既可以将底部沉淀物回流再分解的目的,又能为缓冲区进 入曝气区提供冲力。本发明加快了生物填料的分解速度,提高污水处理效率, 且投入成本底,占地面积小,稳定可靠,便于管理。
