申请日2014.10.10
公开(公告)日2015.02.25
IPC分类号C02F1/00
摘要
一种液压动力城市污水预处理转鼓式格栅，包括转鼓式格栅组件、螺旋输送组件和动力组件，所述转鼓式格栅组件包括格栅转鼓和转鼓内部的输送斗，所述螺旋输送组件包括螺旋轴和输送管道，所述螺旋轴一端通过轴承连接在格栅转鼓末端，所述输送管道上端设有回水管和排渣管，其中回水管连接输送斗内部，所述排渣管入口处设有高压喷嘴，高压喷嘴通过高压水管连接高压水泵，所述螺旋轴的另一端连接动力组件，动力组件包括液压转换器，液压转换器连接液压管。
权利要求书
1. 一种液压动力城市污水预处理转鼓式格栅，其特征是包括转鼓式格栅组件、螺旋输送组件和动力组件，所述转鼓式格栅组件包括格栅转鼓和转鼓内部的输送斗，所述螺旋输送组件包括螺旋轴和输送管道，所述螺旋轴一端通过轴承连接在格栅转鼓末端，所述输送管道上端设有回水管和排渣管，其中回水管连接输送斗内部，所述排渣管入口处设有高压喷嘴，高压喷嘴通过高压水管连接高压水泵，所述螺旋轴的另一端连接动力组件，动力组件包括液压转换器，液压转换器连接液压管。
2. 如权利要求1所述的一种液压动力城市污水预处理转鼓式格栅，其特征是所述转鼓式格栅组件还包括固定支架。
3. 如权利要求1或2所述的一种液压动力城市污水预处理转鼓式格栅，其特征是所述输送管道上还设有电磁阀，电磁阀连接清洗管，清洗管连接转鼓式格栅组件内部的清洗阀，清洗管另一端连接高压水泵。
说明书
一种液压动力城市污水预处理转鼓式格栅
技术领域
本实用新型涉及一种矿业设备，尤其是涉及一种液压动力城市污水预处理转鼓式格栅。
背景技术
转鼓式格栅广泛应用于污水处理厂，饮用水处理，水库排污等设备的进水入口，可以对水流进行初步的处理，将污水中的漂浮物以及沉积物或者树枝进行打捞清除，但是现有的转鼓式格栅普遍采用电机作为主要动力来源，电机动力存在安装不方便的问题，需要比较高的支架和比较长的螺旋输送轴，不但安装不方便，而且动力损耗也比较大。
实用新型内容
为了克服上述技术问题，本实用新型提供了一种安装简单，效率较高的液压动力城市污水预处理转鼓式格栅，采用的技术方案如下：

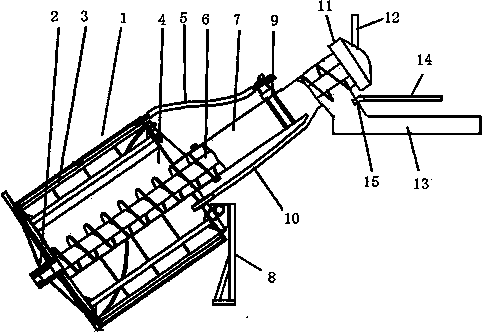

一种液压动力城市污水预处理转鼓式格栅，包括转鼓式格栅组件、螺旋输送组件和动力组件，所述转鼓式格栅组件包括格栅转鼓和转鼓内部的输送斗，所述螺旋输送组件包括螺旋轴和输送管道，所述螺旋轴一端通过轴承连接在格栅转鼓末端，所述输送管道上端设有回水管和排渣管，其中回水管连接输送斗内部，所述排渣管入口处设有高压喷嘴，高压喷嘴通过高压水管连接高压水泵，所述螺旋轴的另一端连接动力组件，动力组件包括液压转换器，液压转换器连接液压管。
进一步的，所述转鼓式格栅组件还包括固定支架。
进一步的，所述输送管道上还设有电磁阀，电磁阀连接清洗管，清洗管连接转鼓式格栅组件内部的清洗阀，清洗管另一端连接高压水泵。
采用上述液压动力城市污水预处理转鼓式格栅，由于采用了液压动力，安装简单安全，除污效率高。
