申请日2014.12.11
公开(公告)日2015.04.01
IPC分类号D21C11/00; C02F103/28; C02F9/08; C02F1/38
摘要

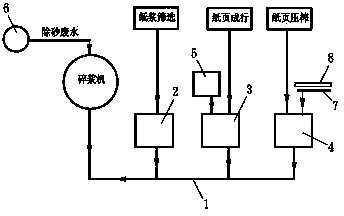

花炮用纸造纸废水零排放回用装置。废水输送构件(1)的出口与碎浆机相通;筛选废水池(2)的排出口与所述废水输送构件连通，纸页成型废水池(3)的排出口与所述废水输送构件连通;压榨废水池(4)的排出口与所述废水输送构件连通;所述纸页成型废水池设有向纸浆稀释池提供稀释水(5)的第一废水出口，所述第一废水出口位于纸页成型废水池侧壁的下部，且与纸浆稀释池下部相通，纸页成型废水池另一侧壁上部设有可对纸浆稀释池内纸浆液面起控制作用的排出口;设有纸浆除砂器(6)，碎浆废水由纸浆除砂器的废水出口与碎浆机相通。具有可有效去除碎浆后纸浆中的砂粒，提高除砂废水回用质量，且结构更趋合理和实用等特点。
摘要附图
权利要求书
1.花炮用纸造纸废水零排放回用装置，其特征是：
设有废水输送构件，废水输送构件的出口与碎浆机相通;
设有筛选废水池，筛选废水池的排出口与所述废水输送构件连通;
设有纸页成型废水池，纸页成型废水池的排出口与所述废水输送构件连通;
设有压榨废水池，压榨废水池的排出口与所述废水输送构件连通;
设有纸浆除砂器，碎浆废水由纸浆除砂器的废水出口与碎浆机相通。
2.按照权利要求1所述的花炮用纸造纸废水零排放回用装置，其特征是：所述纸浆除砂器(6)包括下锥形壳体(9)，下锥形壳体(9)上部设有切向进料的进浆管(10)，顶端有纸浆出口(11)，下端有出砂口(12)，下锥形壳体(9)下端的出砂口(12)连接辅助下锥形壳体(13)，所述出砂口(12)与辅助下锥形壳体的内腔相通，辅助下锥形壳体(13)下端有排砂口(14)，排砂口(14)的截面积小于下锥形壳体下端出砂口(12)的截面积，
所述辅助下锥形壳体下端的排砂口(14)的下方设有蓄砂槽(15)，蓄砂槽(15)上设有废水出口(16)，即碎浆废水由所述纸浆除砂器(6)的蓄砂槽废水出口(16)与碎浆机相通。
3.按照权利要求2所述的花炮用纸造纸废水零排放回用装置，其特征是：所述辅助下锥形壳体下端的排砂口(14)的直径为15-40毫米。
4.按照权利要求2所述的花炮用纸造纸废水零排放回用装置，其特征是：辅助下锥形壳体(13)的上口直径大于下锥形壳体(9)下端出砂口(12)的直径。
5.按照权利要求2所述的花炮用纸造纸废水零排放回用装置，其特征是：下锥形壳体(9)的上端连接圆筒形段，所述进浆管(10)即与下锥形壳体上端的圆筒形段切向连接。
6.按照权利要求2所述的花炮用纸造纸废水零排放回用装置，其特征是：下锥形壳体(9)为整体的下锥形壳体，所述进浆管(10)即与下锥形壳体上部的圆锥段切向连接。
7.按照权利要求2-6的任一一种所述的花炮用纸造纸废水零排放回用装置，其特征是：下锥形壳体(9)和辅助下锥形壳体(13)为下圆锥体结构。
8.按照权利要求1所述的花炮用纸造纸废水零排放回用装置，其特征是：所述纸页成型废水池(3)设有向纸浆稀释池(5)提供稀释水的第一废水出口(3a)，第一废水出口(3a)位于纸页成型废水池(3)一侧壁的下部，与纸浆稀释池(5)的下部相通，纸页成型废水池另一侧壁上部设有可对纸浆稀释池(5)内纸浆液面起控制作用的排出口(3b)。
9.按照权利要求1所述的花炮用纸造纸废水零排放回用装置，其特征是：
设有辅助废水蓄池(17)和废水连通件(18)，废水连通件(18)的一端与废水输送构件(1)连通，另一端与辅助废水蓄池(17)相通，废水连通件(18)上设有第一截止阀(18a);
设有输送泵(20)，输送泵(20)的进口端与辅助废水蓄池(17)连通，输送泵(20)的出口端连接输送管(21)，输送管(21)另一端与碎浆机连通;
所述废水输送构件(1)出口段的构件段上设置第二截止阀(19);
设有曝气装置(22)，曝气装置(22)包括气体发生器(22a)和位于辅助废水蓄池(17)内的曝气构件(22b)，曝气构件(22b)上设有若干曝气孔。
10.按照权利要求1所述的花炮用纸造纸废水零排放回用装置，其特征是：所述筛选废水池、纸页成型废水池、压榨废水池中相邻的两废水池可合并为一个。
说明书
花炮用纸造纸废水零排放回用装置
技术领域
本发明涉及造纸废水的零排放回用装置，具体是一种废纸或原浆板生产花炮、鞭炮及引线等用纸的造纸废水零排放回用装置，也可适用于生产瓦楞纸、黄板纸、牛皮纸等造纸废水的零排放回用。
背景技术
利用纸废或原浆板生产花炮、鞭炮及引线等用纸的造纸废水，包括碎浆废水，纸浆筛选废水，纸页成型废水、纸页压榨废水，还有清洗毛毯的清洗废水。
专利号为ZL201310030262.8的专利文献公告了一种“废纸或原浆板造纸废水零排放回用装置”，该“装置”包括总废水池和废水输送构件，废水输送构件的出口与总废水池相通;设有碎浆废水池，碎浆废水池的排出口与所述废水输送构件连通;设有筛选废水池，筛选废水池的排出口与所述废水输送构件连通;设有纸页成型废水池，纸页成型废水池的排出口与所述废水输送构件连通;设有压榨废水池，压榨废水池的排出口与所述废水输送构件连通，毛毯清洗废水可与所述废水输送构件连通，也可并入压榨废水池;设有第一废水回用泵，第一废水回用泵的进水口与总废水池连通，出水口连接回用输水管，回用输水管与碎浆机连通实现废水回用;该装置可将废纸造纸过程中产生的全部废水进行回用，实现废水零排放，避免对环境产生污染。但对碎浆后的纸浆中的砂粒去除效果有所不足，影响除砂废水的回用质量。
发明内容
本发明对现有技术进行改进和结构优化，提出一种花炮用纸造纸废水零排放回用装置，可有效去除碎浆后纸浆中的砂粒，提高除砂废水回用质量，有利于提升花炮及鞭炮等用纸造纸废水的零排放和全部回用，且结构更趋合理和实用。
本发明技术方案参包括：
废水输送构件，废水输送构件的出口与碎浆机连通;
筛选废水池，筛选废水池的排出口与所述废水输送构件连通;
纸页成型废水池，纸页成型废水池的排出口与所述废水输送构件连通;
压榨废水池，压榨废水池的排出口与所述废水输送构件连通;
设有纸浆除砂器，碎浆废水由纸浆除砂器的废水出口与碎浆机连通。
即碎浆废水、筛选废水、纸页成型废水、压榨废水及毛毯清洗废水直接回用于碎浆机。
进一步的是：
所述纸浆除砂器包括下锥形壳体，下锥形壳体上部设有切向进料的进浆管，顶端有纸浆出口，下端有出砂口;
所述下锥形壳体下端的出砂口连接辅助下锥形壳体，所述出砂口与辅助下锥形壳体的内腔相通，辅助下锥形壳体下端有排砂口，排砂口的截面积小于所述下锥形壳体下端出砂口的截面积。
所述辅助下锥形壳体下端的排砂口的下方设有蓄砂槽，蓄砂槽上设有废水出口，即碎浆废水由纸浆除砂器的蓄砂槽废水出口与碎浆机相通。
所述纸浆除砂器的工作原理是，碎浆后的纸浆由进浆管切向进入下锥形壳体内腔上部，在下锥形壳体内腔内形成旋流，使纸浆与砂粒产生分离，分离后的砂粒因重力而落于辅助下锥形壳体内，由于辅助下锥形壳体下端排砂口的截面积小于下锥形壳体下端出砂口的截面积，即采用流量变化的技术措施，使得进入辅助下锥形壳体内的砂粒和少量或部分纸浆混合物产生滞留，并在所述下锥形壳体内所形成的旋流作用力的作用下，滞留于辅助下锥形壳体内的砂粒和纸浆混合物即呈旋流状态，在旋流状态的滞留过程中，对进入辅助下锥形壳体内的砂粒与少量或部分纸浆实现二次分离，二次分离后的纸浆即上升与一次分离的纸浆混合，由下锥形壳体顶端的纸浆出口排出而进入生产过程的下一工序，分离后的砂粒及废水即由辅助下锥形壳体下端的排砂口排出而落入蓄砂槽，从而提高纸浆与砂粒的分离效果和提高纸浆除砂废水的回用质量，有利于纸浆除砂废水的回用，并满足纸浆除砂废水回用的要求。
本发明作业过程中，对进入碎浆机之前的原材料，经人工精细挑选，有效去除原材料中各类大小不一的可见杂物，本发明基于花炮等同类用纸的纸质要求不同于书写用纸的特点，在废水回用过程中，各废水池内的沉淀物和悬浮物随废水回用直接回用于生产，均满足生产花炮及鞭炮等同类用纸的要求。本发明在内部实际生产的纸张产品，已应用于鞭炮、花炮等生产，满足生产及产品使用性能的要求。
