申请日2015.07.03
公开(公告)日2015.12.09
IPC分类号C02F9/08
摘要
本实用新型公开了一种处置含沙量高的洗涤废水循环处理设备，包括气浮混凝装置，隔油沉砂池和泥沙池，隔油沉砂池通过管道与气浮混凝装置相连接，在管道上设置有污水泵，在气浮混凝装置内设置有混合管，混合管通过管道与进气口以及药剂桶相连接，气浮混凝装置的顶部通过管道与过滤装置相连接，过滤装置通过管道与气浮混凝装置下部的外侧储水区相连接，外侧储水区通过管道与洗车区相连接，本实用新型结构简单、运行成本低、操作方便、处理效率稳定，可实现对含沙量高的废水进行洗涤循环利用。
权利要求书

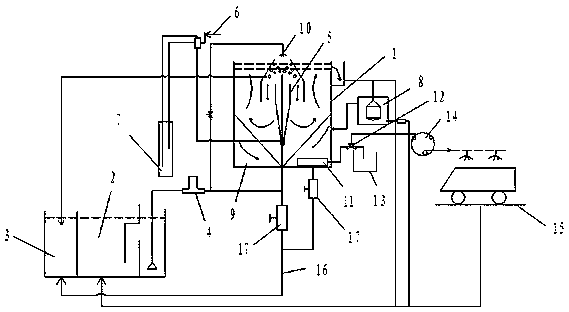

1.一种处置含沙量高的洗涤废水循环处理设备，包括气浮混凝装置(1)，隔油沉砂池(2)和泥沙池(3)，其特征在于：隔油沉砂池(2)通过管道与气浮混凝装置(1)相连接，在管道上设置有污水泵(4)，在气浮混凝装置(1)内设置有混合管(5)，混合管(5)通过管道与进气口(6)以及药剂桶(7)相连接，气浮混凝装置(1)的顶部通过管道与过滤装置(8)相连接，过滤装置(8)通过管道与气浮混凝装置下部的外侧储水区(9)相连接，外侧储水区(9)通过管道与洗车区相连接。
2.根据权利要求1所述的处置含沙量高的洗涤废水循环处理设备，其特征在于：在气浮混凝装置(1)顶部设置有喷淋头(10)。
3.根据权利要求1所述的处置含沙量高的洗涤废水循环处理设备，其特征在于：在气浮混凝装置下部外侧储水区(9)内设置有紫外杀菌器(11)。
4.根据权利要求1所述的处置含沙量高的洗涤废水循环处理设备，其特征在于：所述的洗车区包括切换阀(12)，与切换阀(12)相连接的补水桶(13)和汽车泵(14)，汽车泵(14)通过管道与洗车位(15)相连接。
5.根据权利要求1所述的处置含沙量高的洗涤废水循环处理设备，其特征在于：所述气浮混凝装置(1)和气浮混凝装置(1)底部的外侧储水区(9)通过排污管道(16)与泥沙池(3)相连接。
6.根据权利要求1所述的处置含沙量高的洗涤废水循环处理设备，其特征在于：在排污管道(16)上设置有排污阀(17)。
说明书
一种处置含沙量高的洗涤废水循环处理设备
技术领域
本实用新型专利涉及一种处置含沙量高的洗涤废水循环处理设备，属于环境工程技术领域。
背景技术
目前，生活、生产中的洗涤废水的污染问题已引起国内外学者广泛关注，洗涤废水中含有泥沙类、油类、有机物和洗涤剂等污染物质，色度、浊度及COD含量较高;持久性污染物方面，废水中多环芳烃和重金属污染物质近来也有部分国外文献研究报道;未经处理的洗涤废水直接排入城市污水管网将对管网和污水处理厂造成较大影响，可能引起管路沉积和水厂出水水质异常等问题，从而使管网和水厂运行效率下降。若郊区或农村的大量洗涤废水直接排放在路面或附近的环境水体，会对路面交通造成影响并给生态环境带来危害，所以现有的装置还是不够完善。
实用新型内容
本实用新型的目的是：提供一种结构简单、运行成本低、操作方便、处理效率稳定，可实现对含沙量高的废水进行洗涤循环利用的一种处置含沙量高的洗涤废水循环处理设备，以克服现有技术的不足。
本实用新型是这样实现的：一种处置含沙量高的洗涤废水循环处理设备，包括气浮混凝装置，隔油沉砂池和泥沙池，隔油沉砂池通过管道与气浮混凝装置相连接，在管道上设置有污水泵，在气浮混凝装置内设置有混合管，混合管通过管道与进气口以及药剂桶相连接，气浮混凝装置的顶部通过管道与过滤装置相连接，过滤装置通过管道与气浮混凝装置下部的外侧储水区相连接，外侧储水区通过管道与洗车区相连接。
在气浮混凝装置顶部设置有喷淋头。
在气浮混凝装置下部外侧储水区内设置有紫外杀菌器。
所述的洗车区包括切换阀，与切换阀相连接的补水桶和汽车泵，汽车泵通过管道与洗车位相连接。
所述气浮混凝装置和气浮混凝装置底部的外侧储水区通过排污管道与泥沙池相连接。
在排污管道上设置有排污阀。
由于采用了上述技术方案，本实用新型在传统混凝工艺的基础上进行了优化改进，通过同时投加聚合氯化铝铁(PAFC)、硅藻土混合物混凝剂与阳离子聚丙烯酰胺(CPAM)助凝剂的方式强化混凝处理，使装置混凝效果增强，固液分离最小水力停留时间缩短，聚合氯化铝铁与硅藻土共同作用能有效的去除水中大部分有机物和少部分盐度物质，有机物的去除减少了微生物产生臭味物质所需的底物浓度，有利于防止水体发臭。
