申请日2015.07.03
公开(公告)日2015.12.09
IPC分类号C02F9/08; C02F9/14
摘要
本实用新型提供了一种污水净化生态环保处理系统，包括隔离架、上部过滤网、中间层、下部过滤网，所述隔离架上设有多层台阶，所述隔离架上方设有上部过滤网，所述上部过滤网下方设有中间层，所述中间层下方设有下部过滤网，本实用新型的有益效果在于：相对于现有技术，仅需要耗费小电量、在不添加任何化学药品的情况下，可以使一定污染范围的水源水质逐步变好实现水源无色、无异味、水体透明和保持长期稳定的高标准景观效果，从而节省了人工换水、清洗和维护的费用。
权利要求书
1.一种污水净化生态环保处理系统，其特征在于：包括隔离架、上部过滤网、中间层、下部过滤网，所述隔离架上设有多层台阶，所述隔离架上方设有上部过滤网，所述上部过滤网下方设有中间层，所述中间层下方设有下部过滤网。
2.根据权利要求1所述的污水净化生态环保处理系统，其特征在于：还包括排污/反冲洗管接口，所述上部过滤与所述下部过滤网均设有排污/反冲洗管接口。
3.根据权利要求1所述的污水净化生态环保处理系统，其特征在于：所述上部过滤网包括多孔火山石、第一多孔隔板、生物沙层，所述第一多孔隔板位于所述上部过滤网上方，所述第一多孔隔板上方设有多孔火山石，所述第一多孔隔板下方设有生物沙层。
4.根据权利要求1所述的污水净化生态环保处理系统，其特征在于：所述中间层包括第二多孔隔板、水泵、吸水口、出水口、紫外线杀菌灯，所述第二多孔隔板位于所述中间层上方，所述水泵或吸水口灯位于所述中间层内，所述紫外线杀菌灯位于所述水泵一侧，所述出水口位于隔离架外部。
5.根据权利要求1所述的污水净化生态环保处理系统，其特征在于：所述下部过滤网包括第三多孔隔板、卵石、可调节进水口、次生态基、底部生态基，所述第三多孔隔板位于所述下部过滤网上方，所述次生态基位于所述第三多孔隔板平面下部，所述次生态基下方铺设有装饰卵石，所述底部生态基位于所述下部过滤网底部，所述下部过滤网四周设有可调节进水口。
说明书
一种污水净化生态环保处理系统
技术领域
本实用新型涉及一种生态环保处理系统，尤其涉及一种污水净化生态环保处理系统。
背景技术
随着现代社会人口大量城市化的进程，城市生活污水排放量越来越大，如不加以处理直接排到江河湖海中，会导致环境急剧恶化、人们将丧失清洁的水源，并危害人体的身体健康。为了防止环境污染，目前许多城市都建设了许多污水处理厂，对生活污水进行处理，但所见的生活污水处理方法大多采用物理方法或化学方法;在对鱼塘、湖泊等水体处理时，大多采用曝气、换水或将水抽干后挖出污泥等手段，这种传统的手段耗费大量的电能，并且只能延长水质变坏的时间，不能从根本上让水质得到净化。
发明内容
本实用新型的目的在于解决目前许多城市都建设了许多污水处理厂，对生活污水进行处理，但所见的生活污水处理方法大多采用物理方法或化学方法;在对鱼塘、湖泊等水体处理时，大多采用曝气、换水或将水抽干后挖出污泥等手段，这种传统的手段耗费大量的电能，并且只能延长水质变坏的时间，不能从根本上让水质得到净化的不足而提供的一种新型的污水净化生态环保处理系统。

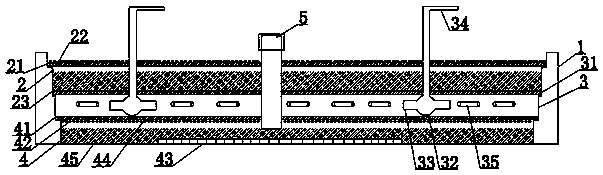

本实用新型是通过以下技术方案来实现的：一种污水净化生态环保处理系统，包括隔离架、上部过滤网、中间层、下部过滤网，所述隔离架上设有多层台阶，所述隔离架上方设有上部过滤网，所述上部过滤网下方设有中间层，所述中间层下方设有下部过滤网。
进一步地，还包括排污/反冲洗管接口，所述上部过滤与所述下部过滤网均设有排污/反冲洗管接口。
进一步地，所述上部过滤网包括多孔火山石、第一多孔隔板、生物沙层，所述第一多孔隔板位于所述上部过滤网上方，所述第一多孔隔板上方设有多孔火山石，所述第一多孔隔板下方设有生物沙层。
进一步地，所述中间层包括第二多孔隔板、水泵、吸水口、出水口、紫外线杀菌灯，所述第二多孔隔板位于所述中间层上方，所述水泵或吸水口灯位于所述中间层内，所述紫外线杀菌灯位于所述水泵一侧，所述出水口位于隔离架外部。
进一步地，所述下部过滤网包括第三多孔隔板、卵石、可调节进水口、次生态基、底部生态基，所述第三多孔隔板位于所述下部过滤网上方，所述次生态基位于所述第三多孔隔板平面下部，所述次生态基下方铺设有装饰卵石，所述底部生态基位于所述下部过滤网底部，所述下部过滤网四周设有可调节进水口。
本实用新型的有益效果在于：相对于现有技术，仅需要耗费小电量、在不添加任何化学药品的情况下，可以使一定污染范围的水源水质逐步变好实现水源无色、无异味、水体透明和保持长期稳定的高标准景观效果，从而节省了人工换水、清洗和维护的费用。
