申请日2015.07.03
公开(公告)日2015.11.25
IPC分类号G05B19/05
摘要
本发明公开了一种污水处理厂远程检测与控制管理系统及装置，所述的提升泵房，生化反应区，出水区和排泥区分别与PLC指令控制器和DTU数据传输器的进口相连接，PLC指令控制器和DTU数据传输器的出口与GPRS传输器和GSM传输器的进口相连接，GPRS传输器和GSM传输器的出口与污水处理厂控制房和环保部门控制房相连接，无线传输网络由各数据采集器采集污水处理厂关键设备运行参数，数据采集处理器通过PLC指令控制器的协议解析，获得采集量数据，通过DTU数据传输器向无线公网IP发送GPRS数据或向手机号码终端发送短信，针对关键设备运行不正常和关键指标不达标时污水处理厂和环保部门控制中心自动异常报警，同时发送短信通知相关负责人和事故维修队伍。
权利要求书
1.一种污水处理厂远程检测与控制管理系统，其特征在于：该远程检测与控制管理系统包括提升泵房，生化反应区，出水区、排泥区以及无线传输网络，所述的提升泵房，生化反应区，出水区和排泥区分别与PLC指令控制器和DTU数据传输器的进口相连接，PLC指令控制器和DTU数据传输器的出口与GPRS传输器和GSM传输器的进口相连接，GPRS传输器和GSM传输器的出口与污水处理厂控制房和环保部门控制房相连接，无线传输网络由各数据采集器采集污水处理厂关键设备运行参数，数据采集处理器通过PLC指令控制器的协议解析，获得采集量数据，通过DTU数据传输器向无线公网IP发送GPRS数据或向手机号码终端发送短信，针对关键设备运行不正常和关键指标不达标时污水处理厂和环保部门控制中心自动异常报警，同时发送短信通知相关负责人和事故维修队伍。
2.根据权利要求1所述的污水处理厂远程检测与控制管理系统，其特征在于：所述的GPRS传输器包括“雷击浪涌保护器”、“DC24V线性电源”、“GPRS通信器和“GSM天线”。
3.根据权利要求1所述的污水处理厂远程检测与控制管理系统，其特征在于：所述的DTU数据传输器是一种采用可靠性基于CortexM3内核的处理器，可根据用户自定义各种用途的GPRS的无线数据传输终端;GSM传输器是一种支持语音、数据、短信息和传真服务的GSM通信模块。
4.根据权利要求1所述的污水处理厂远程检测与控制管理系统，其特征在于：所述的污水处理厂控制机房包括嵌入式微处理器和外围接受和传输处理器信息的外围处理单元。

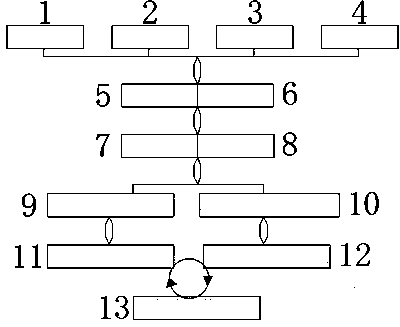

5.一种污水处理厂远程检测与控制管理装置，包括提升泵房(1)，生化反应区(2)，出水区(3)和排泥区(4)，其特征在于：提升泵房(1)，生化反应区(2)，出水区(3)和排泥区(4)与PLC指令控制器(5)和DTU数据传输器(6)的进口相连接，PLC指令控制器(5)和DTU数据传输器(6)的出口与GPRS传输器(7)和GSM传输器(8)的进口相连接，GPRS传输器(7)和GSM传输器(8)的出口与污水处理厂控制房(9)和环保部门控制房(10)相连接。
6.根据权利要求5所述的污水处理厂远程检测与控制管理装置，其特征在于：所述的GPRS传输器(7)包括“雷击浪涌保护器”、“DC24V线性电源”、“GPRS通信器和“GSM天线”。
说明书
一种污水处理厂远程检测与控制管理系统及装置
技术领域
本发明专利涉及一种污水处理厂远程检测与控制管理系统及装置，属于环保技术技术领域。
背景技术
目前，环境方面的监测与控制系统解决了有限监控的困难，并且能以“点对多点”方式对废水处理厂进行“全监与全控”从而实现对污水处理进行全过程监控为环保部门实现总量控制、排污权交易提供基础数据与技术支撑，但是该系统在强调监控能力却没有完善污水处理厂设备在故障情况下的自动控制能力。特别是在一些偏远的农村小型污水处理厂在值班人员缺少的情况下不能很好地及时解决污水处理厂的连续安全运行，这就导致农村能偏远地带污水处理厂处理指标常常不达标，污水处理厂形同虚设。
坐落偏远郊区和农村地区的污水处理厂在技术人员配置和专业维修队伍缺乏的现状条件下，仅凭厂区工作人员巡视和非规范化处理是很难满足当前污水处理厂高负荷运行、连续安全运行的现状需求的，所以现有的污水处理厂远程检测与控制管理系统还是不够完善。
发明内容
本发明的目的是：提供一种不仅能监测污水处理厂设备的运行参数，将运行参数反馈到污水厂控制中心，而且在设备不能正常运作时自动调节设备的启闭，同时实时地将设备故障通知环保部门负责人和污水处理厂负责人以及事故维修队的一种污水处理厂远程检测与控制管理系统及装置，以克服现有技术的不足。
本发明是这样实现的：一种污水处理厂远程检测与控制管理系统，该远程检测与控制管理系统包括提升泵房，生化反应区，出水区、排泥区以及无线传输网络，所述的提升泵房，生化反应区，出水区和排泥区分别与PLC指令控制器和DTU数据传输器的进口相连接，PLC指令控制器和DTU数据传输器的出口与GPRS传输器和GSM传输器的进口相连接，GPRS传输器和GSM传输器的出口与污水处理厂控制房和环保部门控制房相连接，无线传输网络由各数据采集器采集污水处理厂关键设备运行参数，数据采集处理器通过PLC指令控制器的协议解析，获得采集量数据，通过DTU数据传输器向无线公网IP发送GPRS数据或向手机号码终端发送短信，针对关键设备运行不正常和关键指标不达标时污水处理厂和环保部门控制中心自动异常报警，同时发送短信通知相关负责人和事故维修队伍。
所述的GPRS传输器包括“雷击浪涌保护器”、“DC24V线性电源”、“GPRS通信器和“GSM天线”。
所述的DTU数据传输器是一种采用可靠性基于CortexM3内核的处理器，可根据用户自定义各种用途的GPRS的无线数据传输终端;GSM传输器是一种支持语音、数据、短信息和传真服务的GSM通信模块。
所述的污水处理厂控制机房包括嵌入式微处理器和外围接受和传输处理器信息的外围处理单元。
一种污水处理厂远程检测与控制管理装置，包括提升泵房，生化反应区，出水区和排泥区，提升泵房，生化反应区，出水区和排泥区与PLC指令控制器和DTU数据传输器的进口相连接，PLC指令控制器和DTU数据传输器的出口与GPRS传输器和GSM传输器的进口相连接，GPRS传输器和GSM传输器的出口与污水处理厂控制房和环保部门控制房相连接。
所述的GPRS传输器包括“雷击浪涌保护器”、“DC24V线性电源”、“GPRS通信器和“GSM天线”。
由于采用了上述技术方案，与现有技术相比，本发明不仅能监测污水处理厂设备的运行参数，将运行参数反馈到污水厂控制中心，而且在设备不能正常运作时自动调节设备的启闭，同时实时地将设备故障通知环保部门负责人和污水处理厂负责人以及事故维修队等优点。
