申请日2014.12.10
公开(公告)日2015.03.25
IPC分类号C02F1/78; C02F1/28; C02F1/30
摘要
本发明涉及一种家庭污水净化装置。包括设置在水槽下方和水槽出水口连通的进水管，所述进水管下方设置集水箱;所述集水箱中上部设置纵横交错设置的吸附孔板，集水箱下部设置将集水箱底部隔离成至少两个区域的隔板，所述集水箱上设有延伸到集水箱底部并从集水箱延伸而出的虹吸管，所述虹吸管和进水管处于集水箱的两侧;所述集水箱内设有臭氧曝气管和底部设有超声波换能器。本发明装置以较小功率的超声波和臭氧联合作用实现对家庭污水高效、快捷处理，在家庭中安装具有占地面积小、设施简便、低耗高效、无二次污染，工作时间短、自动控制等优点，本发明能降低排放COD和BOD值，起到污水净化、除臭、杀菌、防止下水管堵塞等多项功能。

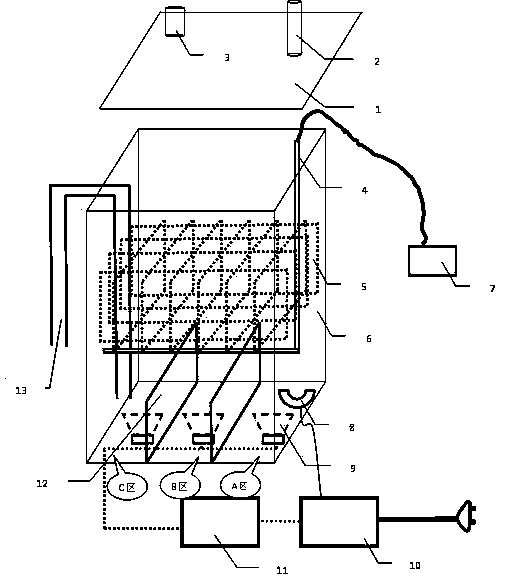

摘要附图
权利要求书
1.一种家庭污水净化装置，其特征在于，包括设置在水槽下方和水槽出水口连通的进水管(2)，所述进水管(2)下方设置集水箱(6);所述集水箱(6)中上部设置纵横交错设置的吸附孔板(5)，集水箱(6)下部设置将集水箱(6)底部隔离成至少两个区域的隔板(12)，所述集水箱(6)上设有延伸到集水箱(6)底部并从集水箱(6)延伸而出的虹吸管(13)，所述虹吸管(13)和进水管(2)处于集水箱(6)的两侧;所述集水箱(6)内设有臭氧曝气管(4)，集水箱(6)底部设有超声波换能器(9)。
2.根据权利要求1所述的一种家庭污水净化装置，其特征在于，所述进水管(2)设置在处于水槽下方的集水箱上盖(1)上，所述集水箱上盖(1)上还设有气体平衡口(3)。
3.根据权利要求1所述的一种家庭污水净化装置，其特征在于，所述集水箱(6)外侧设置臭氧气泵(7)，臭氧气泵(7)产生的臭氧通过臭氧曝气管(4)将臭氧曝气在集水箱(6)内，所述的臭氧曝气管(4)包括一根横向贯穿集水箱(6)内腔的管体。
4.根据权利要求1所述的一种家庭污水净化装置，其特征在于，所述超声波换能器(9)和设置在集水箱(6)外侧的超声波发生器(11)连接，并由外置的自动控制器(10)控制。
5.根据权利要求1所述的一种家庭污水净化装置，其特征在于，所述由隔板(12)隔离出的每个区域内均设置至少一个超声波换能器(9)。
6.根据权利要求4所述的一种家庭污水净化装置，其特征在于，所述超声波发生器(11)产生的超声波频率20-100K，超声波辐照强度大于2w/cm2，每次启动持续时间不少于5分钟。
7.根据权利要求1所述的一种家庭污水净化装置，其特征在于，所述集水箱(6)内设置水位传感器(8)。
说明书
一种家庭污水净化装置
技术领域
本发明涉及一种家庭污水净化装置，属于水处理装置技术领域。
背景技术
国家为防治污水造成环境污染和生态破坏，保证可持续发展，对污水排放制定了相关法规和排放标准。对于对生产污水排放有相关强制措施，配套污水处理设备。而生活污水主要依靠城镇污水处理厂处理后达标排放 。
随着人民生活水平提高，生活污水排放量和各种化学污染物不断增加。未经处理的污水直接排放城市下水管网，不但对污水处理厂处理压力增大，对排放近端就造成污染，产生臭味、滋生细菌、堵塞下水管道，无形中降低了生活质量。
超声波技术用于污水处理效果在国内外相关报道得到肯定，但因其功耗大，超大功率超声波污水处理设备难于生产维护等原因，此项技术仅停留在实验室内和理论研究。用于工业化污水处理或家庭中污水处理均未见报道。
发明内容
针对上述难题，本发明是以：较小功率超声波发生装置，高效快捷地处理排量较小的污水，实现超声波污水处理理论到实际应用的转化。本发明装置目的在于提供一种超声波、臭氧联合作用能对家庭污水进行良好净化，符合家庭特点，占地面积小、结构简单、成本低的一种家庭污水净化装置。
为此本发明采用的技术方案是：本发明包括设置在水槽下方和水槽出水口连通的进水管(2)，所述进水管(2)下方设置集水箱(6);所述集水箱(6)中上部设置纵横交错设置的吸附孔板(5)，集水箱(6)下部设置将集水箱(6)底部隔离成至少两个区域的隔板(12)，所述集水箱(6)上设有延伸到集水箱(6)底部并从集水箱(6)延伸而出的虹吸管(13)，所述虹吸管(13)和进水管(2)处于集水箱(6)的两侧;所述集水箱(6)内设有臭氧曝气管(4)，集水箱(6)底部设有超声波换能器(9)。
所述进水管(2)设置在处于水槽下方的集水箱上盖(1)上，所述集水箱上盖(1)上还设有气体平衡口(3)。
所述集水箱(6)外侧设置臭氧气泵(7)，臭氧气泵(7)产生的臭氧通过臭氧曝气管(4)将臭氧曝气在集水箱(6)内，所述的臭氧曝气管(4)包括一根横向贯穿集水箱(6)内腔的管体。
所述超声波换能器(9)和设置在集水箱(6)外侧的超声波发生器(11)连接，并由外置的自动控制器(10)控制。
所述有隔板(12)隔离出的每个区域内均设置一个超声波换能器(9)。
所述集水箱(6)内设置水位传感器(8)。
本发明的优点是：本发明装置在家庭中安装具有占地面积小、设施简便、低耗高效、无二次污染，工作时间短、自动控制等优点。能将水体中有害有机物转变为CO2、H2O、无机离子或转变为比原有机物毒性小的物质。降解洗污水中有机物，降低排放COD和BOD值。起到污水净化、除臭、杀菌、防止污物堵塞下水管等多项功能.改善家庭环境，提高生活质量。同时有效降低家庭污水排放对环境的污染，实现对社会和家庭双赢。
