申请日2015.01.08
公开(公告)日2015.06.10
IPC分类号E03C1/12; E03C1/01; E03C1/182
摘要

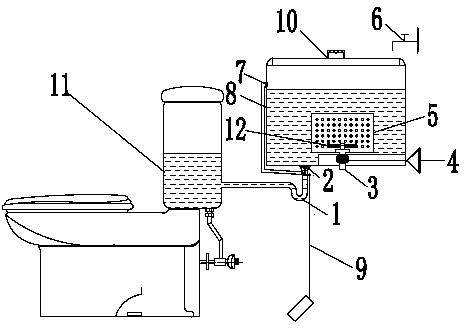

本实用新型公开了一种拖布盆马桶一体化污水回用装置，其结构为(1)存水弯，(2)下水器，(3)机械转子，(4)手拉式旋转器，(5)带有网筛的旋转脱水桶，(6)补水开关，(7)溢水口，(8)拖布盆水箱，(9)脚踩式分离器，(10)带拉手的盖顶，(11)马桶水箱，(12)拖布固定架等部件。此装置可将拖布盆产生的污水与马桶水箱相连，实现污水的再次回用。
权利要求书
1.一种拖布盆马桶一体化 污水回用装置，其特征是，它包括拖布盆(8)，拖布盆设有自来水进水口(6)和污水出水口(2)，在拖布盆内还设有带有网筛的旋转脱水桶(5)，通过机械转子(3)旋转来实现，出水口设下水器，下设存水弯(1)，并与马桶水箱(11)相连。
2.如权利要求1所述的拖布盆马桶一体化污水回用装置，其特征是，所述的旋转脱水桶(5)由手拉式旋转控制(3)。
3.如权利要求1所述的拖布盆马桶一体化污水回用装置，其特征是，所述的下水器上设有脚踩式分离器(9)。
说明书
拖布盆马桶一体化污水回用装置
技术领域
本实用新型属于卫生设备领域，涉及一种拖布盆马桶一体化污水回用的装置。
背景技术
“能源节约，低碳环保”，淡水资源的短缺已经成为一个非常严重的社会问题。现有的卫生设备通常用水量大，每天生活中涮洗和卫生用水回用量很少。其中冲厕用水对水质要求不是很高，洗拖布的污水完全可以用来冲厕，本装置就很好的解决了这一问题，拖布盆和马桶一体化既节省了卫生间空间，又利用了洗拖布的二次污水，既环保又经济节约。
发明内容
本实用新型的就是要解决现有卫生间排水回用的不足，提供了一种拖布盆马桶一体化污水回用的装置，该装置通过管路与马桶水箱相连，可实现洗拖布污水的再次利用。
为了实现上述目的，本实用新型采用以下技术解决方案。
拖布盆马桶一体化污水回用的装置，它包括拖布盆，拖布盆设有自来水进水口和污水出水口，在拖布盆内还设有带有网筛的旋转脱水桶，通过机械转子旋转来实现，出水口设下水器，下设存水弯，并通过管道与马桶水箱相连。
一体化污水回用装置的工作方式为：自来水通过进水口进入拖布盆，进行对拖把的揉洗，然后通过下水器排水至马桶冲洗水箱，通过手拉旋转器使脱水桶高速运转，对湿拖布进行甩干。
一体化污水回用装置采用的旋转脱水桶采用的是手拉式旋转器，通过机械转子和拉绳的自动回旋，来实现脱水通的持续运转。
拖布盆上设置带孔盖顶，当拖布随着旋转脱水桶高速运转时，防止污水的飞溅，保护清洁人员安全和室内卫生。其中拖布手柄为上下分节连接式的，当拖布高速运转时，手柄下部随之旋转，手柄上部保持不动。
一体化污水回用装置的下水器采用的脚踩式的，通过拉杆与下水器连接，当脚踩下时，拉杆向下运动带动下水器向上运动，到达泄水的作用。
拖布盆水箱液面上端设有溢水口，当涮洗拖布的水位过高时可以通过溢水口排出;在下水器下面设有存水弯，内有水封，避免马桶中气体进入卫生间内。
本实用新型的优点是：本装置通过管路与马桶冲水箱相连，可以重复利用洗拖布污水，采用手动旋转器和脚踩式下水器，其工作方式具有适应性强，结构占地小，使用方便，节能和环保等优点。
