申请日2014.12.11
公开(公告)日2015.06.24
IPC分类号C02F103/20; C02F9/04
摘要
本实用新型涉及乳制品生产的技术领域，具体涉及一种奶牛场污水处理装置;包括污水管道，与所述污水管道一端连通设置污水箱，污水箱的另外一端设置排水口，在污水箱的顶部设置加药口，在污水箱内部竖直设置网孔隔板，在所述污水箱的底部设置有连接板，在所述连接板上设置有与地面连接的锚环，所述锚环呈弯钩形状，在弯钩内设置有钢筋;采用本实用新型技术方案的奶牛场污水处理装置，防止污染奶牛场。

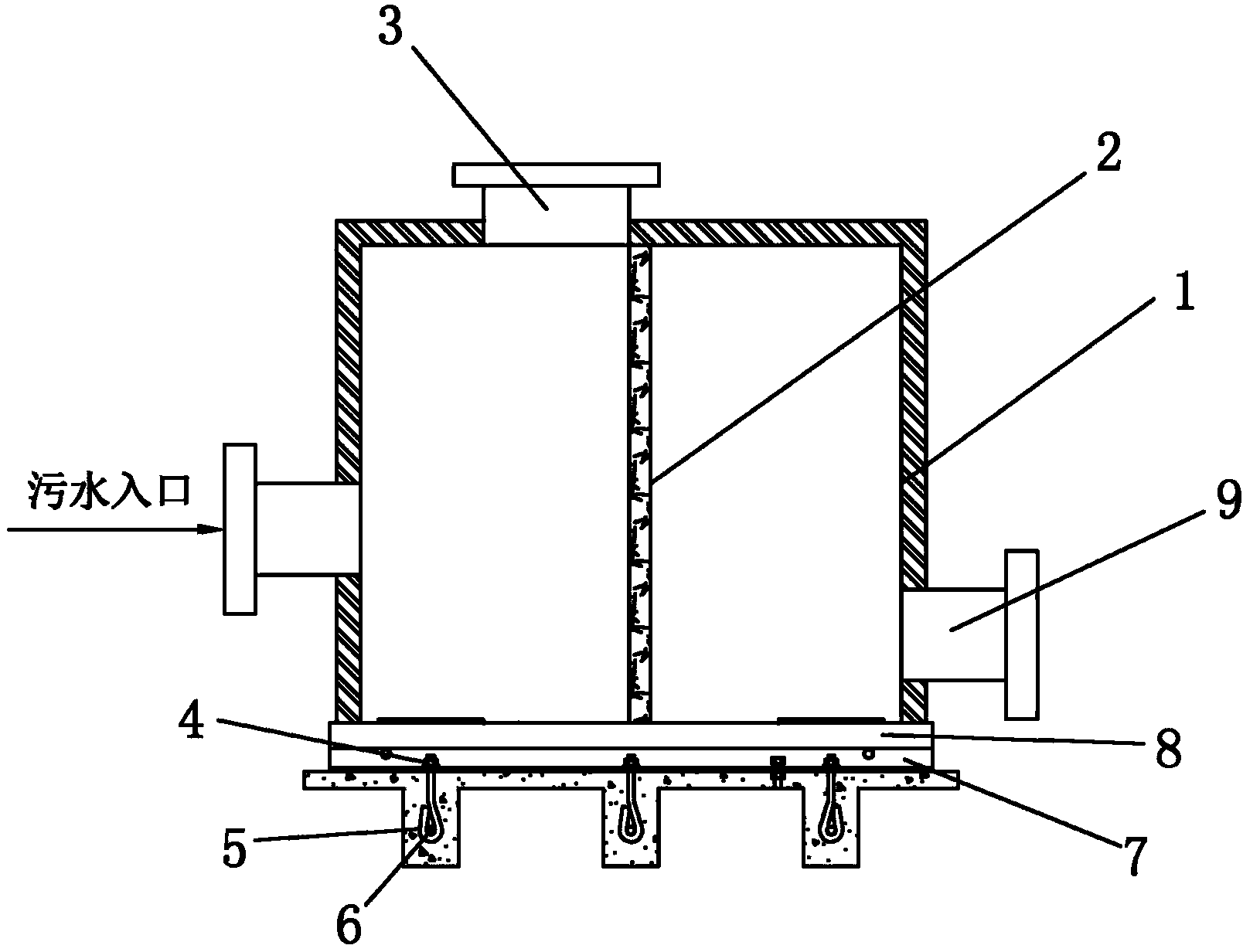

摘要附图
权利要求书
1.一种奶牛场污水处理装置，其特征在于：包括污水管道，与所述污水管道一端连通设置污水箱，污水箱的另外一端设置排水口，在污水箱的顶部设置加药口，在污水箱内部竖直设置网孔隔板，在所述污水箱的底部设置有连接板，在所述连接板上设置有与地面连接的锚环，所述锚环呈弯钩形状，在弯钩内设置有钢筋。
2.根据权利要求1所述的奶牛场污水处理装置，其特征在于：所述网孔隔板与污水箱固定连接。
3.根据权利要求1或2所述的奶牛场污水处理装置，其特征在于：在所述污水箱的底部与连接板之间设置垫板。
4.根据权利要求3所述的奶牛场污水处理装置，其特征在于：所述锚环与连接板活动连接。
说明书
奶牛场污水处理装置
技术领域
本实用新型涉及乳制品生产的技术领域，具体涉及一种奶牛场污水处理装置。
背景技术
目前国内各个养殖场，其中清理粪便和处理污水将是一个工作重点。特别是养奶牛的养殖场，在许多养殖场内都会给牛修建一个奶牛运动场，定期让奶牛进入运动场内，以提高奶牛的身体素质，这样运动场上会残留牲畜的粪便。如果任由雨水会冲刷粪便，含有粪便的水自由流入江河和水渠内，将会造成水的污染。
在长时间的雨水冲刷和侵蚀过程中，地面往往容易出现裂缝，导致奶牛场产生的粪便之类的污染物溢流，进而污染奶牛场。
实用新型内容
本实用新型要解决的技术问题是：提供一种防止污染奶牛场的奶牛场污水处理装置。
为了解决上述技术问题，本实用新型提供一种奶牛场污水处理装置，包括污水管道，与所述污水管道一端连通设置污水箱，污水箱的另外一端设置排水口，在污水箱的顶部设置加药口，在污水箱内部竖直设置网孔隔板，在所述污水箱的底部设置有连接板，在所述连接板上设置有与地面连接的锚环，所述锚环呈弯钩形状，在弯钩内设置有钢筋。
采用上述技术方案的奶牛场污水处理装置具有如下优点：污水通过污水管道进入污水箱，污水箱将奶牛场产生的粪便之类的污染物储存后，通过加药口内加入混凝药剂，将污水中的杂质混凝，且网孔隔板对污染物进行过滤作用，便于将污染物在污水箱内分区，过滤后的水从排水口排出，固态的污染物不会从排水口排出，避免堵塞排水口，另外，污水箱通过连接板与地面连接，避免了大量污水对污水造成较大的冲击力，从而避免污水箱晃动，增强污水箱稳定性，有助于污水箱收集污水，由于污水箱与地面隔开，克服了现有技术中，奶牛场产生的粪便之类的污染物溢流进而污染奶牛场的问题。
作为优选方案，考虑到网孔隔板与污水箱连接的一体性，所述网孔隔板与污水箱固定连接。
作为优选方案，为了将连接板与污水箱隔离，起到缓冲作用，在所述污水箱的底部与连接板之间设置垫板。
作为优选方案，考虑到方便将锚环与连接板连接和拆卸，所述锚环与连接板活动连接。
