申请日2014.12.11
公开(公告)日2015.04.29
IPC分类号C02F11/10
摘要
本实用新型是有关一种污泥热水解反应装置，包括反应釜1，其特征在于还包括缓冲罐2、凝液回收器3和控制装置，所述反应釜1通过管路与缓冲罐2的连接;所述缓冲罐2通过管路与凝液回收器3连接。具有适应性强，可控性强，运行灵活，简单紧凑，功能性好，能源消耗及维护费用低等特点。

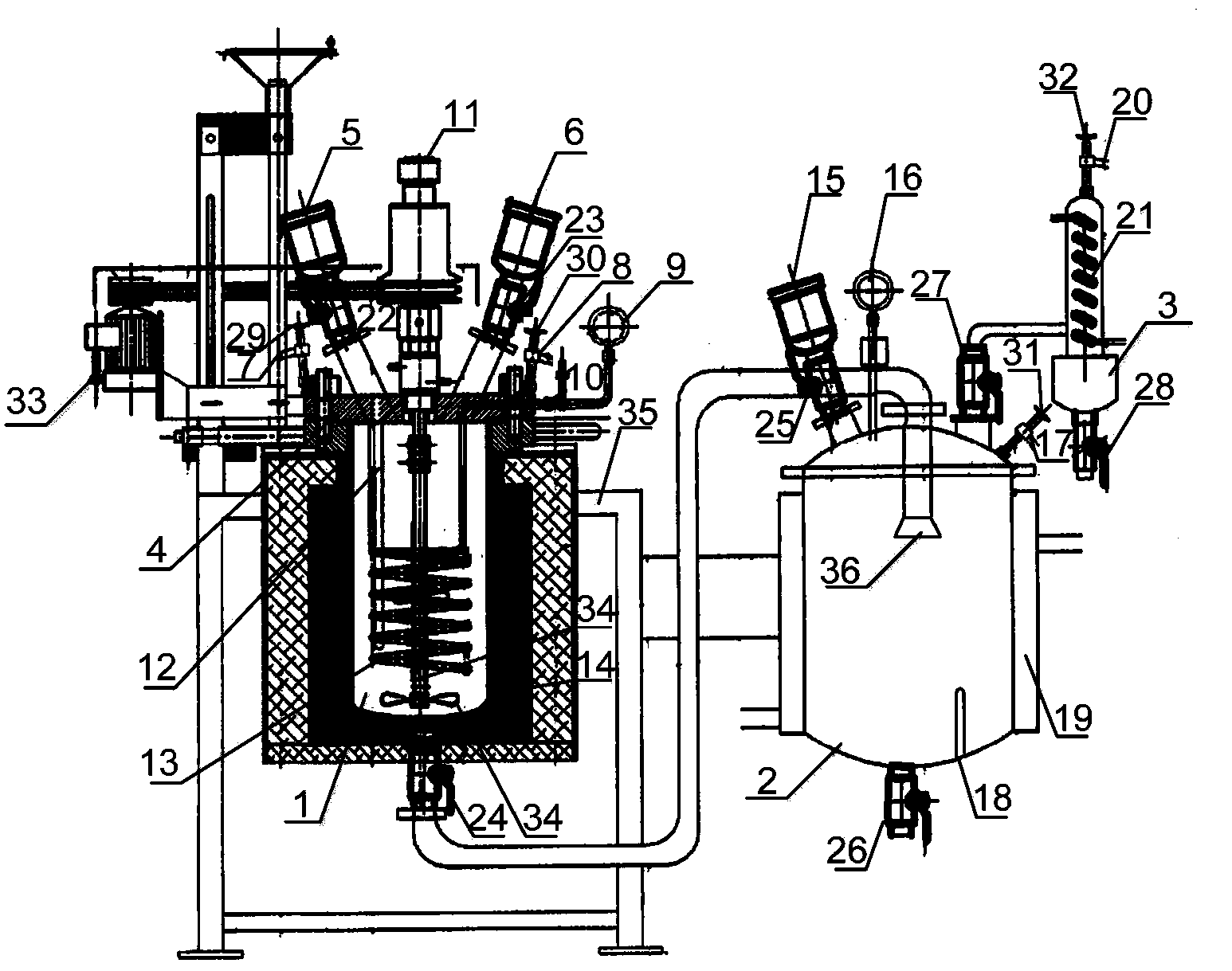

摘要附图
权利要求书
1.一种污泥热水解反应装置，包括反应釜(1)，其特征在于还包括 缓冲罐(2)、凝液回收器(3)和控制装置，所述反应釜(1)通过管路与 缓冲罐(2)的连接;所述缓冲罐(2)通过管路与凝液回收器(3)连接。
2.如权利要求1所述的污泥热水解反应装置，其特征在于所述反应釜 (1)的顶部设置有进料口(5)、加药口(6)、进气口(7)、排气口(8)、 压力表(9)和安全阀(10)，内部设置有搅拌器(11)、加热管(13)和热电偶 (12)及其套管，外部设置有加热装置(14);所述缓冲罐(2)顶部设置有 缓冲罐加料口(15)、缓冲罐压力表(16)、缓冲罐排气口(17)，底部设置有 缓冲罐卸料口，内部设有污泥释放头(36)和测温口(18)，外部设有换 热器(19);所述凝液回收器(3)顶部设有凝液回收器排气口(20)，底 部设有凝液回收器卸料口，内部设置有冷凝盘管(21)。
3.如权利要求1所述的污泥热水解反应装置，其特征在于所述控制装 置由搅拌转速控制器、温控器、控制仪组成，可以控制搅拌转速、控制釜 内温度、比例-积分-微分自整定，并且带有加热电压表，电机电流表，搅 拌转速表及工作时间显示组件。
4.如权利要求1所述的污泥热水解反应装置，其特征在于所述反应釜 (1)、缓冲罐(2)、凝液回收器(3)的体积比为2:5:1。
5.如权利要求2所述的污泥热水解反应装置，其特征在于所述进气口 与外部蒸汽发生装置或蒸汽储罐连接，可进行蒸汽加热。
6.如权利要求5所述的污泥热水解反应装置，其特征在于所述加热装 置(14)、加热管(12)、蒸汽加热三种加热方式可任选一至三种进行加 热。
7.如权利要求1至6任一项所述的污泥热水解反应装置，其特征在于 所述各物料进出口采用阀门控制。
8.如权利要求1至6任一项所述的污泥热水解反应装置，其特征在于 进料口(5)和/或加药口(6)和/或缓冲罐加料口(15)设置有可拆卸和/ 或不可拆卸的料斗。
9.如权利要求1至6任一项所述的污泥热水解反应装置，其特征在于 所述连接反应釜(1)和缓冲罐(2)的管道和/或连接缓冲罐与凝液回收器 (3)的管道分别与反应釜(1)、缓冲罐(2)、凝液回收器(3)通过法兰 连接。
10.如权利要求1至6任一项所述的污泥热水解反应装置，其特征在 于所述污泥释放头(36)通过缓冲罐顶盖与连接反应釜(1)的管路出口连 接，污泥释放头(36)伸至缓冲罐(2)内至罐体上部1/5至1/4处。
说明书
污泥热水解反应装置
技术领域
本实用新型涉及环境保护领域的污泥处理反应装置，特别涉及一种污 泥热水解反应装置。
背景技术
随着社会对环境保护的重视和污水处理行业的高速发展，城市污水及 工业废水处理能力以及污废水处理率的不断提高，污水处理厂的污泥产量 也随之增长。污泥中含有大量的污染物、有机物、病原菌、重金属物质等 有害有毒物质，对生态环境和人类健康构成严重威胁。同时，污泥含有大 量的碳、氮、磷等营养物质，处理得当，具有资源化意义。污泥作为一种 有价值的资源，进行减量化、稳定化、无害化处理，同时使污泥中营养物 质得到循环再利用将是污泥处理技术发展的必然趋势。
污泥厌氧消化处理技术是目前将资源化与能源化耦合的技术之一。在 污泥厌氧消化工艺之前增加热水解工艺作为厌氧消化工艺前的一个预处理 工段，通过热水解，能提高污泥的有机质含量、改善污泥的粘滞性能，从 而改善污泥厌氧消化性能、提高处理效率、增大甲烷产量。经过热水解预 处理后，污泥的含固率会提高，从而节省了污泥厌氧消化体积，节约了土 建费用。
污泥热水解是在一定温度和压力条件下，在密闭的容器中对污泥进行 加热，使污泥中的部分微生物细胞体受热膨胀而破裂，释放出有机物、矿 物质，大分子有机物释放并水解成小分子物质，通过热水解处理之后提高 了污泥的沉降性能、脱水性能和生物降解性能。
常规污泥热水解需要在高温高压的条件下对污泥直接进行加热，但高 温高压处理时存在对设备和操作要求较高以及能耗大的问题。再者，对于 污泥热水解反应的效果需反应后做相关检测得出，存在较大的滞后性，不 能形成工艺参数调节的联动。
发明内容
有鉴于上述现有技术所存在的缺陷，本实用新型的目的在于，提供一 种污泥热水解反应装置，使其可实时监测反应条件及监测反应结果，便于 即时调节反应条件参数及添加药剂，运行灵活，设备简单紧凑，降低能源 消耗。
为了实现上述目的，依据本实用新型提出的一种污泥热水解反应装置， 包括反应釜1，其还包括缓冲罐2、凝液回收器3和控制装置，所述反应釜 1通过管路与缓冲罐2的连接;所述缓冲罐2通过管路与凝液回收器3连接。
本实用新型还可采用以下技术措施进一步实现。
前述的污泥热水解反应装置，其中所述反应釜1的顶部设置有进料口5、 加药口6、进气口7、排气口8、压力表9和安全阀10，内部设置有搅拌器 11、加热管13和热电偶12及其套管，外部设置有加热装置14;所述缓冲 罐2顶部设置有缓冲罐加料口15、缓冲罐压力表16、缓冲罐排气口17，底 部设置有缓冲罐卸料口，内部设有污泥释放头36和测温口18，外部设有换 热器19;所述凝液回收器3顶部设有凝液回收器排气口20，底部设有凝液 回收器卸料口，内部设置有冷凝盘管21。
前述的污泥热水解反应装置，其中所述控制装置由搅拌转速控制器、 温控器、控制仪表组成，可以控制搅拌转速、控制釜内温度、比例-积分- 微分自整定，并且带有加热电压表，电机电流表，搅拌转速表及工作时间 显示组件。
前述的污泥热水解反应装置，其中所述反应釜1、缓冲罐2、凝液回收 器3的体积比为2:5:1。
前述的污泥热水解反应装置，其中所述进气口与外部蒸汽发生装置或 蒸汽储罐连接，可进行蒸汽加热。
前述的污泥热水解反应装置，其中所述加热装置14、加热管13、蒸汽 加热三种加热方式可任选一至三种进行加热。
前述的污泥热水解反应装置，其特征在于所述各物料进出口采用阀门 控制。
前述的污泥热水解反应装置，其特征在于进料口5和/或加药口6和/ 或缓冲罐加料口15设置有可拆卸和/或不可拆卸的料斗。
前述的污泥热水解反应装置，其特征在于所述连接反应釜1和缓冲罐2 的管道和/或连接缓冲罐与凝液回收器3的管道分别与反应釜1、缓冲罐(2)、 凝液回收器3通过法兰连接。
前述的污泥热水解反应装置，其特征在于所述污泥释放头36通过缓冲 罐顶盖与连接反应釜1的管路出口连接，污泥释放头36伸至缓冲罐2内至 罐体上部1/5至1/4处。
本实用新型与现有技术相比具有明显的优点和有益效果。借由上述技 术方案,本实用新型的污泥热水解反应装置，至少具有下列优点：
一、本实用新型的污泥热水解反应装置，适应性强，可控性强，可处 理各种工业废水或城市污水处理过程中产生的污泥。
二、本实用新型的污泥热水解反应装置，运行灵活，可根据处理需要 在运行前、运行中、运行后添加药剂、调整参数、检测反应结果等。
三、本实用新型的污泥热水解反应装置，设备简单紧凑，维护费用低， 功能性好，凝液回收器不但可回收蒸发的水分，从而调控污泥的含水，而 且可根据收集的水量快速判断反应情况，从而可及时调整参数或添加需要 的药剂。
四、本实用新型的污泥热水解反应装置，设备简单紧凑，加热方式可 灵活调控，根据处理需要选择，可降低能源消耗。
