申请日2014.12.11
公开(公告)日2015.04.22
IPC分类号C02F9/04
摘要
本实用新型公开了一种移动式含油污水处理装置，包括底座、原水箱、进水泵、气浮池、第一过滤器、第二过滤器、净水箱以及装有水处理药剂的加药装置，底座的底部固定有轮子，原水箱、气浮池、第一过滤器、第二过滤器及加药装置均设于底座上;所述进水泵的出口与原水箱的入口相连通，原水箱的出口与加药装置的出口通过管道并管后与气浮池的入口相连通，气浮池的出口与第一过滤器的入口相连通，第一过滤器的出口与第二过滤器的入口相连通，第二过滤器的出口与净水箱的入口相连通。本实用新型可以有效的对含油污水进行处理，并且可移动。

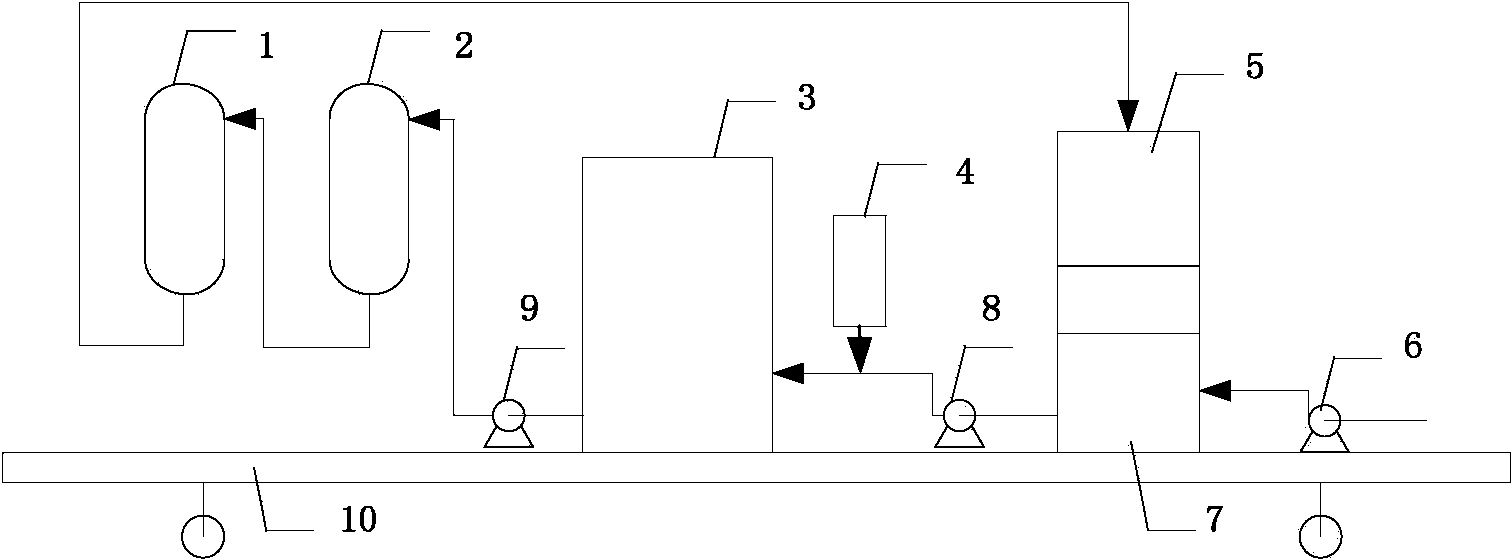

摘要附图
权利要求书
1.一种移动式含油污水处理装置，其特征在于，包括底座(10)、原 水箱(7)、进水泵(6)、气浮池(3)、第一过滤器(2)、第二过滤器(1)、 净水箱(5)以及装有水处理药剂的加药装置(4)，底座(10)的底部固 定有轮子，原水箱(7)、气浮池(3)、第一过滤器(2)、第二过滤器(1) 及加药装置(4)均设于底座(10)上;
所述进水泵(6)的出口与原水箱(7)的入口相连通，原水箱(7) 的出口与加药装置(4)的出口通过管道并管后与气浮池(3)的入口相连 通，气浮池(3)的出口与第一过滤器(2)的入口相连通，第一过滤器(2) 的出口与第二过滤器(1)的入口相连通，第二过滤器(1)的出口与净水 箱(5)的入口相连通。
2.根据权利要求1所述的移动式含油污水处理装置，其特征在于， 所述原水箱(7)的出口经给水泵(8)后与加药装置(4)的出口通过管 道并管。
3.根据权利要求1所述的移动式含油污水处理装置，其特征在于， 所述原水箱(7)的出口处安装有阀门及流量计。
4.根据权利要求1所述的移动式含油污水处理装置，其特征在于， 所述气浮池(3)的出口通过虑前泵(9)与第一过滤器(2)的入口相连 通。
5.根据权利要求1所述的移动式含油污水处理装置，其特征在于，
所述气浮池(3)的出口位于气浮池(3)的底部;
所述第一过滤器(2)的入口及出口分别设于第一过滤器(2)的顶部 及底部;
所述第二过滤器(1)的入口及出口分别设于第二过滤器(1)的顶部 及底部。
6.根据权利要求1所述的移动式含油污水处理装置，其特征在于，
所述第一过滤器(2)的滤料为石英砂;
所述第二过滤器(1)的滤料为改性纤维球。
说明书
一种移动式含油污水处理装置
技术领域
本实用新型属于水、废水或污水处理的技术领域，涉及一种移动式 含油污水处理装置。
背景技术
采油污水是从地层中随原油一起被开采出来、经过油水分离后形成 的集悬浮固体、原油、盐类、各种细菌及有机物于一体的多相体系。采 油污水回注时，必须对悬浮固体含量，粒径中值，油含量，细菌含量， 腐蚀速率等指标加以严格控制。
采油污水的处理工艺有重力沉降，斜板除油，絮凝沉降，过滤等， 其中重力沉降，斜板除油处理效果较差，只能去除较大的油滴，且当油、 水密度差小于50kg/m3时，处理效果更差。气浮是一种有效去除水中悬 浮颗粒与微小油滴的方法。气浮池，过滤器这类精细处理设备工艺复杂， 占地面积大，缺少移动式成套含油污水处理装备。
实用新型内容
本实用新型的目的在于克服上述现有技术的缺点，提供了一种移动 式含油污水处理装置，该装置可以有效的对含油污水进行处理，并且可 移动。
为达到上述目的，本实用新型所述的移动式含油污水处理装置包括 底座、原水箱、进水泵、气浮池、第一过滤器、第二过滤器、净水箱以 及装有水处理药剂的加药装置，底座的底部固定有轮子，原水箱、气浮 池、第一过滤器、第二过滤器及加药装置均设于底座上;
所述进水泵的出口与原水箱的入口相连通，原水箱的出口与加药装 置的出口通过管道并管后与气浮池的入口相连通，气浮池的出口与第一 过滤器的入口相连通，第一过滤器的出口与第二过滤器的入口相连通， 第二过滤器的出口与净水箱的入口相连通。
所述原水箱的出口经给水泵后与加药装置的出口通过管道并管。
所述原水箱的出口处安装有阀门及流量计。
所述气浮池的出口通过虑前泵与第一过滤器的入口相连通。
所述气浮池的出口位于气浮池的底部;
所述第一过滤器的入口及出口分别设于第一过滤器的顶部及底部;
所述第二过滤器的入口及出口分别设于第二过滤器的顶部及底部。
所述第一过滤器的滤料为石英砂;
所述第二过滤器的滤料为改性纤维球。
本实用新型具有以下有益效果：
本实用新型所述的移动式含油污水处理装置在对含油污水进行处理 的过程中，先通过进水泵将需要处理的含油污水送入到原水箱中，原水 箱中的含油污水与加药装置内的药混合后进入到气浮池中进行气浮处 理，克服采用空气源以及制氮机产生氮气引起的溶解氧含量高以及处理 后污水腐蚀速率高的问题，设计合理，操作简单，处理效率高而成本低， 使用方便，适于对含油量小于120mg/L，悬浮物含量小于95mg/L的含 油污水进行处理，可使出水的含油量、悬浮物含量降低到5.0mg/L以下， 溶解氧含量与腐蚀速率可分别控制在0.05mg/L、0.076mm/a以下，达到 中华人民共和国石油天然气行业标准SY/T 5329-2012《碎屑岩油藏注水 水质推荐指标及分析方法》中规定的指标，可用于油田井下回注。同时， 气浮处理后的水再经两级过滤后进入到净水箱中，从而实现对含油污水 的处理，处理效果好。另外，可以通过底座带动原水箱、气浮池、第一 过滤器、第二过滤器及加药装置移动，使用方便、简单，实用性极强。
