申请日2014.12.11
公开(公告)日2015.04.29
IPC分类号G21F9/08
摘要
本发明涉及一种放射性污染废水的处理装置，其包括废水输送系统和气体输送系统，所述废水输送系统包括依次相连接的集水槽(6)、循环泵(7)以及高压微雾系统(5);所述气体输送系统包括吸风塔(1)和蒸汽加热器(2)，该蒸汽加热器(2)的一端与所述吸风塔(1)相连接，另一端与所述高压微雾系统(5)相连接，所述高压微雾系统(5)上设有排气装置。本发明放射性污染废水的处理装置，可高效、可控的处理放射性污染废水;结构紧凑，二次废物量少;克服了加热空气挂布大气载带方案的弊端，使污染废水进入大气这样一个无限大的受体，保证污染废水不累积，符合环境保护要求，确保工厂连续顺利运行和周边环境安全。

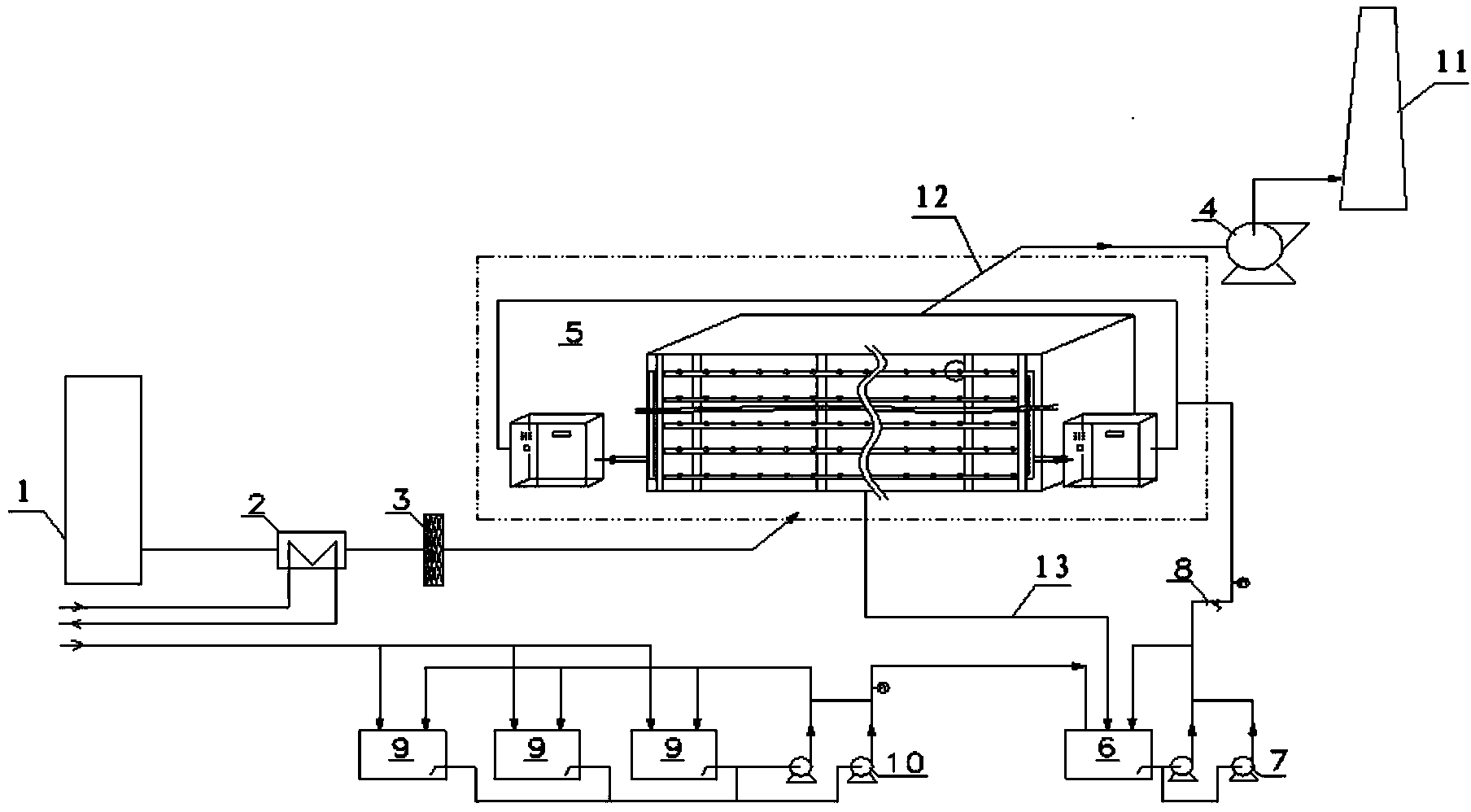

摘要附图
权利要求书
1.一种放射性污染废水的处理装置，其包括废水输送系统和气体输送 系统，其特征是：所述废水输送系统包括依次连接的集水槽(6)、循环泵(7) 以及高压微雾系统(5);所述气体输送系统包括吸风塔(1)和蒸汽加热器 (2)，所述蒸汽加热器(2)的一端与所述吸风塔(1)相连接，所述蒸汽加 热器(2)的另一端与所述高压微雾系统(5)相连接;所述高压微雾系统(5) 上设有排气装置。
2.如权利要求1所述的放射性污染废水的处理装置，其特征是：所述 高压微雾系统(5)的底部设有排液管道(13)，所述排液管道(13)的末端 与所述集水槽(6)相连接。
3.如权利要求1或2所述的放射性污染废水的处理装置，其特征是： 所述废水输送系统还包括输送泵(10)，所述输送泵(10)的出水端与所述 集水槽(6)的入水端相连接。
4.如权利要求3所述的放射性污染废水的处理装置，其特征是：所述 废水输送系统还包括废水贮存槽(9)，所述废水贮存槽(9)的出水端与所 述输送泵(10)的入水端相连接。
5.如权利要求4所述的放射性污染废水的处理装置，其特征是：所述 循环泵(7)与所述高压微雾系统(5)的连接管道上设有废水过滤器(8)。
6.如权利要求5所述的放射性污染废水的处理装置，其特征是：所述 蒸汽加热器(2)与所述高压微雾系统(5)的连接管道上设有进风过滤器(3)。
7.如权利要求1所述的放射性污染废水的处理装置，其特征是：所述 排气装置包括排气管道(12)和烟囱(11)，所述排气管道(12)的一端与 所述高压微雾系统(5)相连接，排气管道(12)的另一端与烟囱(11)相连 接。
8.如权利要求7所述的放射性污染废水的处理装置，其特征是：所述 排气管道(12)上设有排风机(4)。
说明书
放射性污染废水的处理装置
技术领域
本发明属于放射性污染废水处理技术领域，具体涉及一种放射性污染 废水的处理装置，该装置既可处理放射性污染废水，也可处理非放射性污 染废水，尤其适用于对低放含氚废水的处理。
背景技术
后处理厂在运行过程中会产生一定量的放射性污染废水，这些污染废 水需要排入环境，以达到工厂物质流通畅，进而保证工厂的正常运转。
污染废水采用低架排放方式向环境排放，环评计算表明其对公众造成 的年个人有效剂量值较大，并超过允许的剂量范围。而高架排放给公众造 成的个人有效剂量在允许的剂量范围内。
目前，已投入运行的高架排放方案是加热空气挂布大气载带方案。即 空气加热后，过滤掉沙尘，然后吹过喷洒有放射性污染废水的挂布，使污 染废水蒸发，空气湿含量增加，最后增湿的空气经烟囱高空排放。但这种 方式有蒸发效率低，二次放射性废物量大，而且设施需要的建筑面积大等 缺点。
发明内容
针对现有技术中存在的缺陷，本发明提供一种污染废水的处理装置， 可高效、可控的处理污染废水;结构紧凑、二次废物少，占用的面积小。
为达到以上目的，本发明采用的技术方案是：提供一种污染废水的处 理装置，其包括废水输送系统和气体输送系统，所述废水输送系统包括依 次连接的集水槽、循环泵以及高压微雾系统;所述气体输送系统包括吸风 塔和蒸汽加热器，所述蒸汽加热器的一端与所述吸风塔相连接，所述蒸汽 加热器的另一端与所述高压微雾系统相连接;所述高压微雾系统上设有排 气装置。
进一步，所述高压微雾系统的底部设有排液管道，所述排液管道的末 端与所述集水槽相连接。
进一步，所述废水输送系统还包括输送泵，所述输送泵的出水端与所 述集水槽的入水端相连接。
进一步，所述废水输送系统还包括废水贮存槽，所述废水贮存槽的出 水端与所述输送泵的入水端相连接。
进一步，所述循环泵与所述高压微雾系统的连接管道上设有废水过滤 器。
进一步，所述蒸汽加热器与所述高压微雾系统的连接管道上设有进风 过滤器。
进一步，所述排气装置包括排气管道和烟囱，所述排气管道的一端与 所述高压微雾系统相连接，另一端与烟囱相连接。
进一步，所述排气管道上设有排风机。
本发明的有益技术效果在于：本发明放射性污染废水的处理装置，通 过设有废水输送系统和气体输送系统，能够将污染废水进行汽化蒸发，排 放到大气中;克服了加热空气挂布大气载带方案的弊端，使污染废水进入 大气这样一个无限大的受体，保证污染废水不累积，符合环境保护要求， 确保工厂连续顺利运行和周边环境安全;高效、可控;结构紧凑，二次放 射性废物少，占用的面积小。
