申请日2014.12.11
公开(公告)日2015.04.29
IPC分类号E03C1/12; E03D5/10
摘要
本实用新型公开了一种基于PLC生活废水再利用的宿舍楼冲厕智能装置，此设计分为两部分，第一部分是废水的收集和去污，通过去污剂对废水处理再收集到待用水箱。第二部分是基于PLC智能控制冲厕部分，通过PLC内部的A/D转化模块将红外传感器采集到的模拟量进行标准化，然后转化为数字信号。数据传送采用RS442总线，数据处理部分包括上位机和西门子PLC，西门子PLC的核心是CPU314，处理值与PLC中设定预定值进行比较，判断有动作信号时传给PC处理，通过PC对阀门控制，对厕所进行冲洗。此装置节约用水，解决了高校用水的紧张局势。同时起到改善宿舍楼环境的作用。

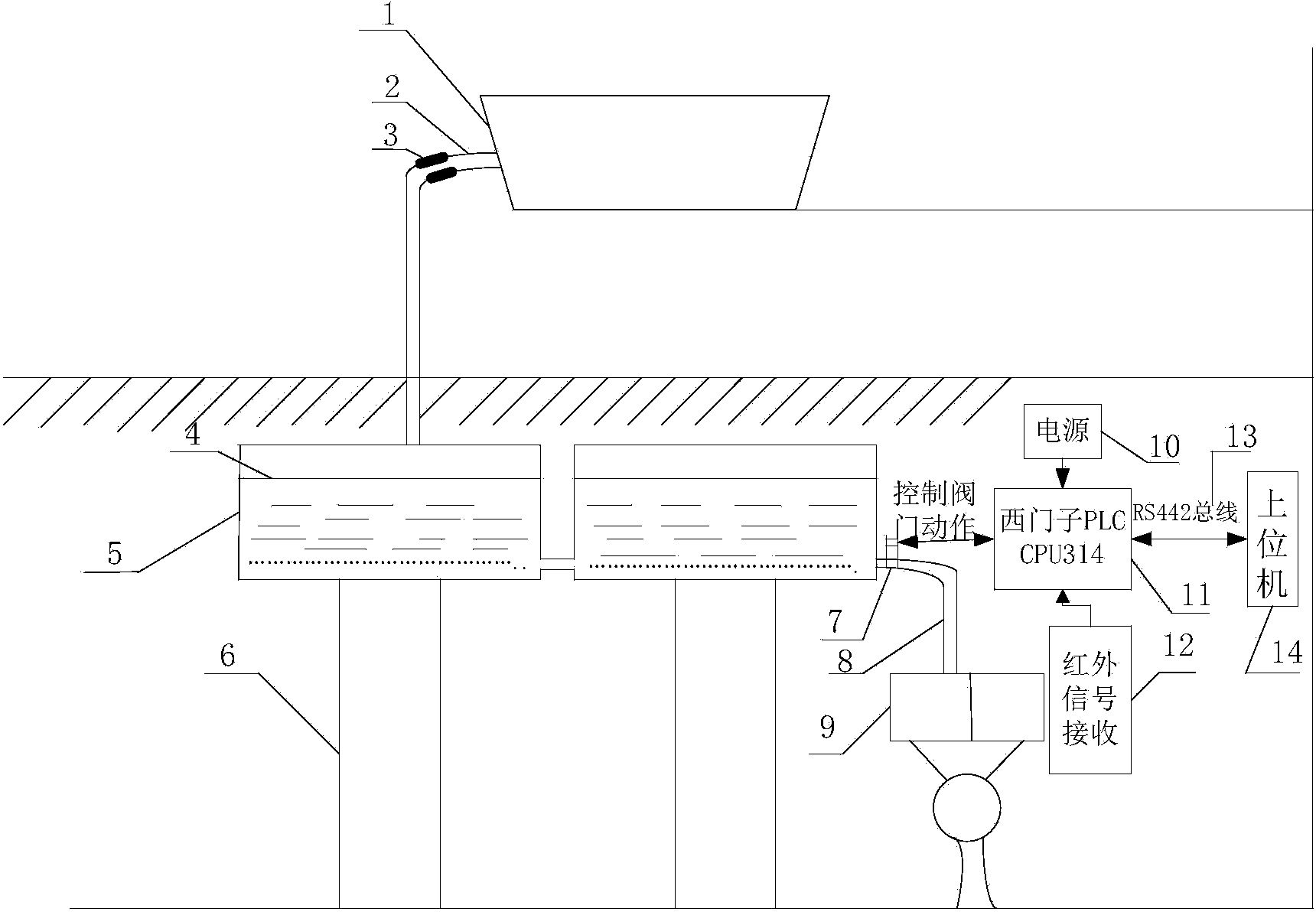

摘要附图
权利要求书
1.一种基于PLC生活废水再利用的宿舍楼冲厕智能装置;其特征在于：包括能 自动收集存储本层废水模块、热释电红外传感器检测信号及信号传输模块、冲 厕动作模块;自动收集存储本层废水模块包括收集、去污和利用三部分，传感 器将无触摸下接收到人体红外能量，其目的是监测人的红外线能量，当人离开 后可使水箱放水;信号传输模块包括放置在预设监控位置的西门子PLC模拟量 输入模块SM331A18*12bit，将此模拟量经过放大和数字处理变成数字量，由PC 转换为可以动作的相关量，西门子PLC的核心装置是CPU442;冲厕动作模块包 括将控制信号传到水箱上的控制器上及控制水箱放定量水冲厕，若水箱中水不 够可自动补水。
2.根据权利要求1所述的一种基于PLC生活废水再利用的宿舍楼冲厕智能装置; 其特征在于：自动收集模块包括水箱、管道、过滤、去污四部分;一级储水箱 上面有进水口，通过与水池出水口管道相连，储水箱处导水软管里装有除污剂， 导水软管内壁固定准备好去污剂，对污水进行去污处理。紧接着一级水箱和二 级水箱之间铁网对水过滤作用，这样经过去污和过滤流入二级的水箱，准备待 用即可。
3.根据权利要求1所述的一种基于PLC生活废水再利用的宿舍楼冲厕智能装置; 其特征在于：热释电红外传感器检测信号是对人发出微弱的红外线能量进行检 测，将检测到的物理信号转化为电信号传送至西门子模拟量输入模块 SM331A18*12bit，经过放大器放大处理送给PLC，PLC将数据传给PC,再与预设 值进行比较，随即做出反应将结果传送给下一模块。
4.根据权利要求1所述的一种基于PLC生活废水再利用的宿舍楼冲厕智能装置; 其特征在于：所述RS442总线实现西门子PLC和PC电脑连接，通过软件和预设 程序实现两者之间的数据交换。
5.根据权利要求1所述的一种基于PLC生活废水再利用的宿舍楼冲厕智能装置; 其特征在于：冲厕动作是将通过PC比较产生的控制信号传送西门子PLC，其控 制水箱出水阀门，打开阀门放定量水冲厕所，可在出水阀门处安装一传感器控 制出水量。
说明书
一种基于PLC生活废水再利用的宿舍楼冲厕智能装置
技术领域
本实用新型涉及节约资源和智能安全技术领域，具体是生活废水再利用及 基于PLC的宿舍楼冲厕的智能装置。
背景技术
水对于我们来说是非常重要的生存物资，如果没有水我们将无法生存在地 球上。地球上的淡水源有限，如果我们不能合理利用，我们子孙将面临无水可 用的境况。节约用水和减少污染就比较重要了。相比寻找新的淡水资源来说对 废水的二次利用也可节约用水。
学校宿舍楼的用水占学校总用水的很大部分，绝大部分高校的宿舍楼卫生 间的冲厕水源来自自来水，用完直接进下水道，这样浪费了很多的清洁水源。 因此，洗漱间的洗漱用水可处理后用于冲厕，此举可以节约很多自来水。对于 随着人数的增多，学校宿舍楼不断增加的高校来说，这种装置更加实用。并且 有很多人在上过厕所不冲，使得给别人上厕所时带来一定的困扰。同样给卫生 间的卫生带来挑战，宿舍楼的卫生环境反映的是一所高校的文明形象。
为了节约校园宿舍楼用水，可对学生的废水进行二次利用，同时为了宿舍 楼环境与卫生，不给学生上厕所带来困扰。本实用新型公开了一种更加环保、 实用、有效的一种基于PLC生活废水再利用的宿舍楼冲厕智能装置。此装置对 废水的二次利用冲厕节约了大部分的自来水，解决了高校用水的紧张局势。同 时自动冲水系统的设计让学生居住环境更加干净卫生，宿舍楼环境卫生更加清 洁。
实用新型内容
本实用新型目的是提供一种基于PLC生活废水再利用的宿舍楼冲厕智能装 置。已解决现有技术上的节能环保性和可靠性问题。
为实现所需要求，本实用新型所采取的技术方案为：一种基于PLC生活废 水再利用的宿舍楼冲厕智能装置。其特征在于包括能自动收集存储本层废水模 块、热释电红外传感器检测信号及信号传输模块、冲厕动作模块。自动收集存 储本层废水模块包括收集、去污和利用三部分;传感器将无触摸下接收到人体 红外能量。其目的是监测人的红外线能量，当人离开后可使水箱放水;信号传 输模块包括放置在预设监控位置的西门子PLC模拟量输入模块 SM331A18*12bit，将此模拟量经过放大和数字处理变成数字量，由PC转换为可 以动作的相关量，西门子PLC的核心装置是CPU442。冲厕动作模块包括将控制 信号传到水箱上的控制器上及控制水箱放定量水冲厕。若水箱中水不够可自动 补水。
所述的一种基于PLC生活废水再利用的宿舍楼冲厕智能装置，其特征在 于：自动收集模块包括水箱、管道、过滤、去污四部分。一级储水箱上面有进 水口，通过与水池出水口管道相连，储水箱处导水软管里装有除污剂。导水软 管内壁固定准备好去污剂，对污水进行去污处理。紧接着一级水箱和二级水箱 之间铁网对水过滤作用，这样经过去污和过滤流入二级的水箱，准备待用即 可。
所述的一种基于PLC生活废水再利用的宿舍楼冲厕智能装置，其特征在 于：热释电红外传感器检测信号是对人发出微弱的红外线能量进行检测，将检 测到的物理信号转化为电信号传送至西门子模拟量输入模块SM331A18*12bit。 经过放大器放大处理送给PLC，PLC将数据传给PC,再与预设值进行比较，随即 做出反应将结果传送给下一模块。
所述的一种基于PLC生活废水再利用的宿舍楼冲厕智能装置，其特征在 于：冲厕动作是将通过PC比较产生的控制信号传送西门子PLC，其控制水箱出 水阀门，打开阀门放定量水冲厕所。
本实用新型采用废水自动收集，去污和利用，将学生的生活用水经过简单 处理放在水箱中等待利用，并且在回收利用时采用西门子PLC智能控制水的利 用，达到了节约再节约的效果，它将由红外传感接收来的信号经西门子PLC处 理，将处理的信号与设定信号比对做出反应，使得水箱放水冲厕清洗厕所。
本实用新型的优点是：本实用新型具有节约环保、电路简单、数据传输可 靠、预测精度很高、安全稳定、维护便利等诸多优点。
