申请日2014.12.11
公开(公告)日2015.05.27
IPC分类号C02F103/10; C02F9/04
摘要
一种混合污水处理系统，属于油田污水处理领域。针对目前处理污水根据水质不同需不同设备的问题，提供一种可以将污水混合后进行处理的系统。该混合污水处理系统包括依次连接的污水混合罐、斜板沉降罐、缓冲罐、提升泵、压力滤罐，所述混合罐上设有加药装置，所述斜板沉降罐和所述缓冲罐间设有防虹吸管。采用该混合污水处理系统，可以集中处理不同水质的污水，同时在处理过程中达到水资源的重复利用，降低了处理成本。

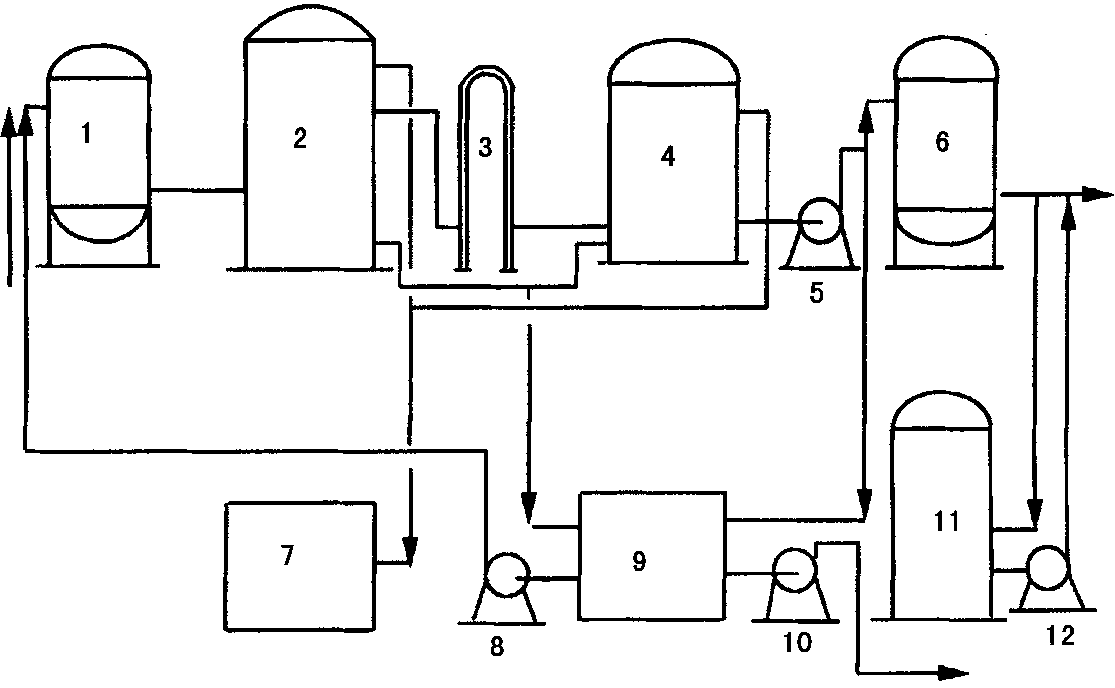

摘要附图
权利要求书
1. 一种混合污水处理系统，其特征在于：包括依次连接的污水混合罐、斜板沉降罐、缓冲罐、提升泵、压力滤罐，所述混合罐上设有加药装置，所述斜板沉降罐和所述缓冲罐间设有防虹吸管。
2.如权利要求1所述的混合污水处理系统，其特征在于：所述斜板沉降罐和所述缓冲罐罐底通道与回收水池连接，所述回收水池设有回收水泵连通混合罐，还设有污泥泵连通压滤机。
3.如权利要求1或2所述的混合污水处理系统，其特征在于：所述斜板沉降罐上部连通污油池。
4.如权利要求1所述的混合污水处理系统，其特征在于：所述压力滤罐外接反洗水源罐，所述反洗水源罐设有反洗水泵连通压力滤罐。
说明书
一种混合污水处理系统
技术领域
本发明属于油田污水处理领域。
背景技术
含油污水主要包括原油脱出水(又名油田采出水)、钻井污水及站内其它类型的含油污水。含油污水的处理依据油田生产、环境等因素可以有多种方式。当油田需要注水时，含油污水经处理后回注地层，此时要对水中的悬浮物、油等多项指标进行严格控制，防止其对地层产生伤害。如果是作为蒸汽发生器或锅炉的给水，则要严格控制水中的钙、镁等易结垢的离子含量、总矿化度以及水中的油含量等。如果处理后排放，则根据当地环境要求，将污水处理到排放标准。由于含油污水种类多，地层差异及钻井工艺不同等原因，各含油污水处理站不仅水质差异大，而且含油污水的水质变化大，这为含油污水的处理带来困难。且各个采油厂基本处于干旱，水资源缺乏地区，如何更有效的处理含油污水，达到保护环境，实现水资源的循环利用，成为含油污水处理面临的的重要问题。
发明内容
本发明的目的是提供一种能够对不同水质的污水集中进行处理的混合污水处理系统。
本发明通过以下技术方案予以实现：一种混合污水处理系统，包括依次连接的污水混合罐、斜板沉降罐、缓冲罐、提升泵、压力滤罐，所述混合罐上设有加药装置，所述斜板沉降罐和所述缓冲罐间设有防虹吸管。
所述斜板沉降罐和所述缓冲罐罐底通道与回收水池连接，所述回收水池设有回收水泵连通混合罐，还设有污泥泵连通压滤机。
所述斜板沉降罐上部连通污油池。
所述压力滤罐外接反洗水源罐，所述反洗水源罐设有反洗水泵连通压力滤罐。
本发明具有如下有益效果：
可以对多种水质的污水进行处理，节约处理成本。
