申请日2014.12.11
公开(公告)日2015.05.06
IPC分类号F16K37/00
摘要
本实用新型公开一种污水排气阀漏水检测装置，其特征是：包括盖子、仓体、连接管、水位感应器;所述仓体有内壁、外壁和底部组成;所述仓体底设有出水孔;所述仓体底部设有安装孔，所述水位感应器通过所述仓体底部的安装孔固定在仓体;所述仓体内壁上设有溢流孔，所述仓体内壁上端呈锯齿状;所述连接管穿过仓体，与所述仓体内壁上端相连接;所述盖子与所述仓体相连接。本装置安装简单，使用方便，并且能准确分辨出排气阀的损坏情况，能合理的对人员进行安排，来维护排气阀。

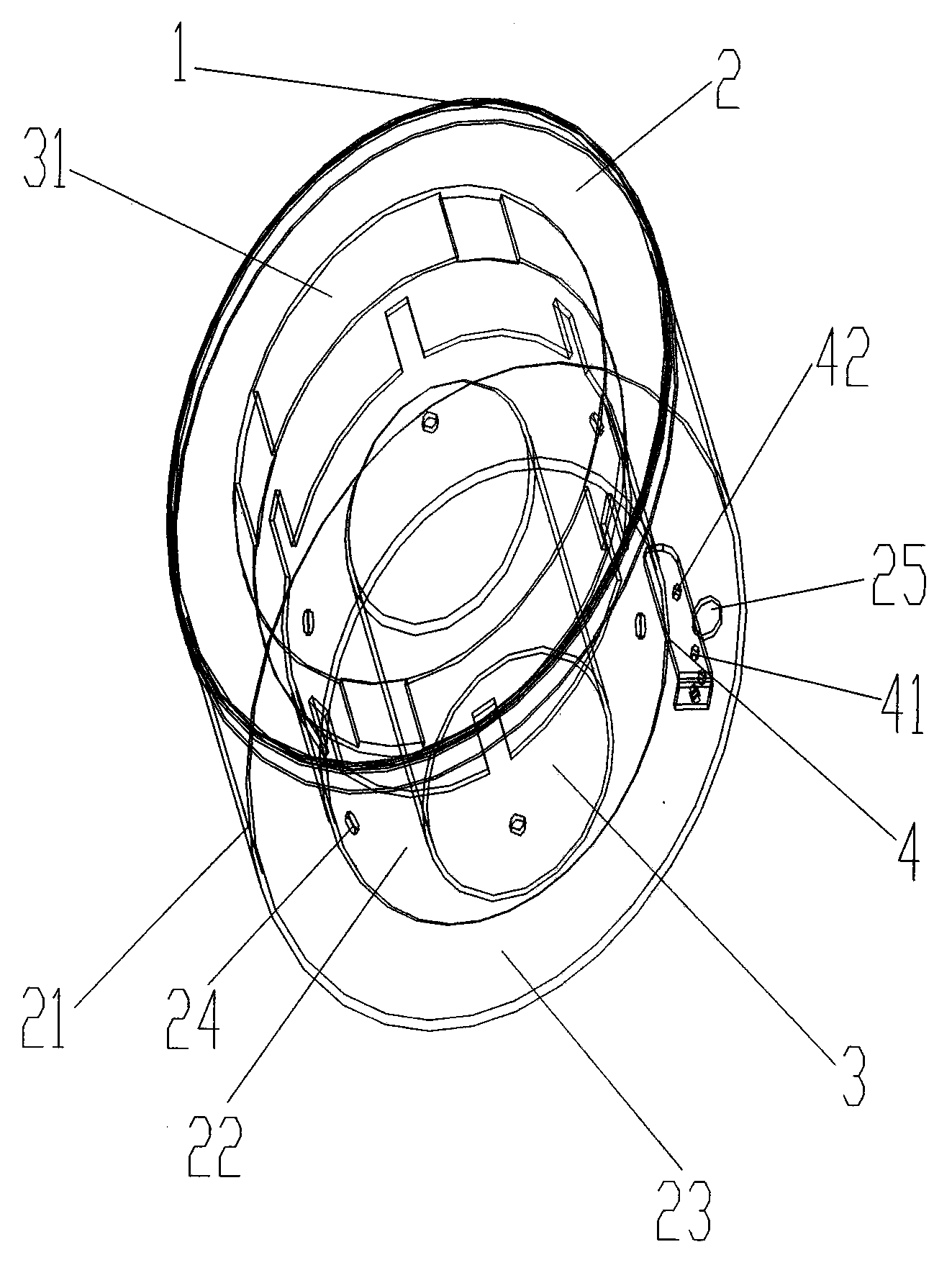

摘要附图
权利要求书
1.污水排气阀漏水检测装置，其特征是：包括盖子、仓体、连接管、水 位感应器;所述仓体有内壁、外壁和底部组成;所述仓体底设有出水孔;所述 仓体底部设有安装孔，所述水位感应器通过所述仓体底部的安装孔固定在仓 体;所述仓体内壁上设有溢流孔，所述仓体内壁上端呈锯齿状;所述连接管穿 过仓体，与所述仓体内壁上端相连接;所述盖子与所述仓体相连接。
2.根据权利要求1所述的污水排气阀漏水检测装置，其特征是所述的水 位感应器设有溢流位和喷流位。
说明书
污水排气阀漏水检测装置
技术领域
本实用新型涉及污水排气阀，尤其是一种污水排气阀漏水检测装置。
背景技术
城市的生活污水及工业废水有时需要长距离压力输送至污水处理厂，在输 送过程中，水泵的叶轮转动会吸入气体，微生物的作用也会产生气体，气体总 量相当可观。过多的气量会导致水力损失增加、输送能力下降，有时还会发生 气堵现象导致管内压力升高，不仅影响污水输送的正常运行，也可能对管道和 设备有一定的破坏作用，因此在管路系统中必须设置自动排气阀。
排气阀的工作原理：当系统中有空气时，气体聚集在排气阀的上部，体内气 泡堆积使浮球随水位下降，因此打开排气活塞;气体排尽后，水位上升，浮球 也随之上升，关闭排气活塞。如拧紧阀体侧部的阀帽，排气阀停止排气，在通 常情况下，阀门应该处于开启状态。但是，由于污水收集不均匀，开停泵频繁， 管道压力不均衡，再加上污水内杂质较多，排气阀浮球传动机构经常发生卡住 和动作迟缓现象。管道内压力突增时，排气阀内的压力一时达不到浮球动作的 压力，造成排气阀突然喷射，如污水中有杂质或者残留物粘在橡胶圈上，将造 成排气阀长期喷漏水故障。橡胶老化或管道压力低都是造成排气阀渗漏的原因。 公司以前申请过相关专利，污水排气阀溢漏监控装置及监控系统(专利号 201220346582.5)，在使用过程中，我们觉得精度还不够高。
发明内容
为解决上述问题，本实用新型提供一种污水排气阀漏水检测装置，包括盖 子、仓体、连接管、水位感应器;仓体有内壁、外壁和底部组成;仓体底设有 出水孔;仓体底部还设有安装孔，水位感应器通过仓体底部的安装孔固定在仓 体;仓体内壁上设有溢流孔，仓体内壁上端呈锯齿状;连接管穿过仓体，与所 述仓体内壁上端相连接;盖子与仓体相连接，正好盖住仓体。
进一步的，水位感应器设有溢流位和喷流位。
与现有技术相比，本实用新型具有以下优点：
由于本实用新型在仓体内壁设有溢流孔，连接管的上端盖在内壁的上端， 当气体夹带部分水等液体进入仓体时，如果是少流的，会通过溢流孔，流到仓 体的中间层，通过仓体底部的出水孔流出，防止本装置内部积水;如果排气阀 有点漏水，气体所带污水，进入仓体，由于连接管的上端盖在内壁上端，不会 出现水的大量进入，通过溢流孔和仓体内壁上端，缓流入到仓体中间层，能提 高精度，让水位慢慢上升，水位到达水位感感应设的溢流位，将出现信息，该 排气阀存在漏水情况，应该及时安排工作人员进行检修，但此时，还不会影响 排气阀的正常使用;当水位到达水位感应器的喷流位时，会产生报警信息，此 时，排气阀有可能破坏，要立即安排人员进行检修，因此本实用新型能及时判 断出排气阀的漏水情况，可以根据漏水情况的不同，合理安排工作人员进行检 修，同时本实用新型安装方便，使用简单，并且精度高。
