申请日2014.12.11
公开(公告)日2015.07.01
IPC分类号E03C1/12
摘要
本实用新型公开了一种生活污水再利用装置，包括水斗、水池，该水斗下有水池，所述水斗底部设置有水管将水斗里的水引向水池，所述水池的池底从左开始依次设置有放水开关A、排水口、放水开光B，而左池壁上固定了一滑套并套住导杆以保持其能垂直运动，导杆下端从上依次连接了浮球、连杆、摇臂，上端则设置了链条，该链条一端连接着放水开关A，该装置能够将生活污水循环利用，减少用水资源的浪费，而且不需要耗电，便能全自动地实现污水储存管理功能。

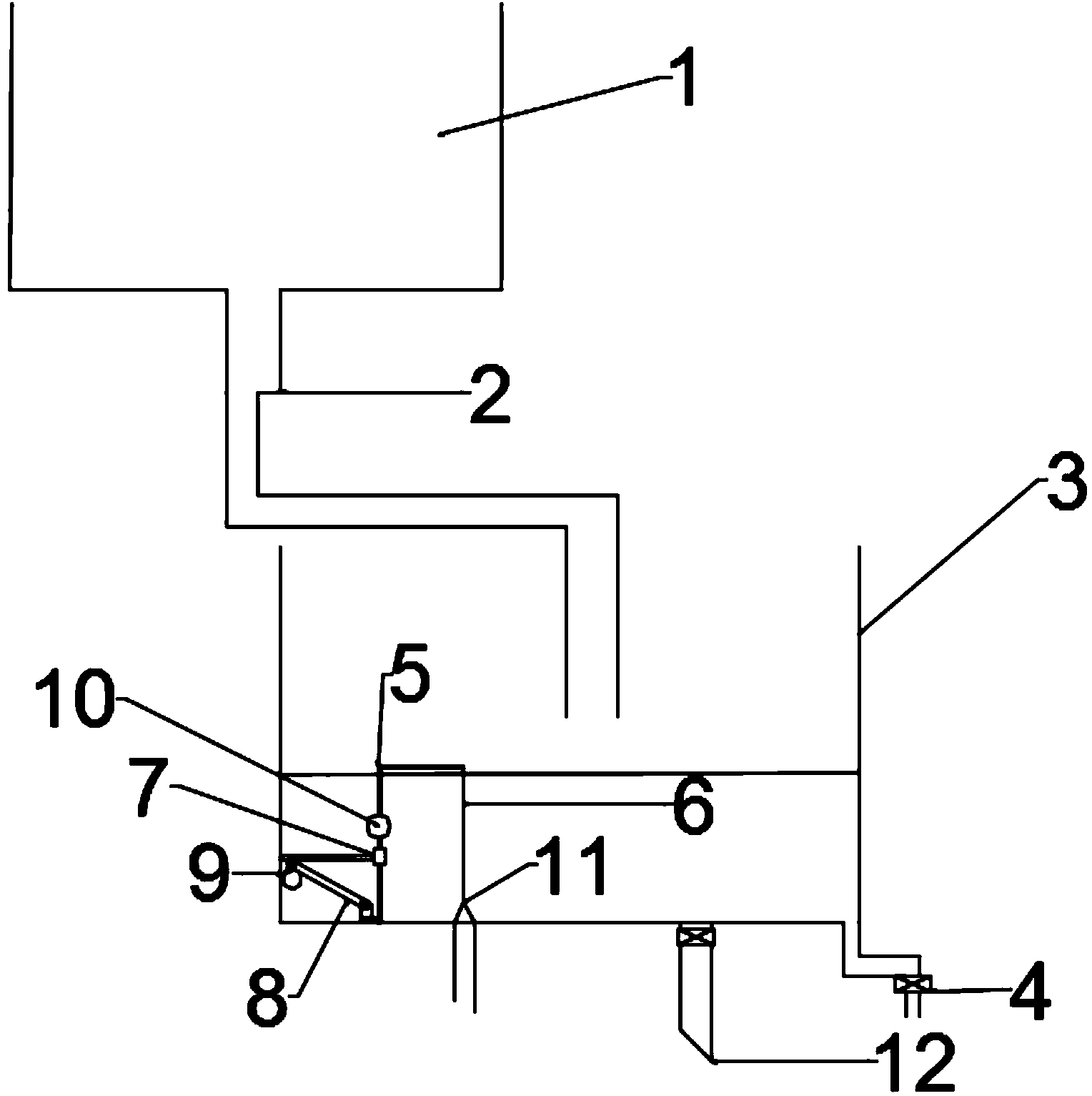

摘要附图
权利要求书
1.一种生活污水再利用装置，包括水斗(1)、水池(3)、连杆装置，该水斗(1)下有水 池(3)，其特征在于：所述水斗(1)底部设置有水管(2)将水斗(1)里的水引向水 池(3)，所述水池(3)的池底从左开始依次设置有放水开关A(11)、排水口 (12)、放水开光B(4)，当生活活污水产生的时候，能将污水到往水斗(1)，并流 向水池(3)予以储存，当需要利用该污水时，通过打开放水开关B(4)放出污水，从 而将污水循环利用。
2.如权利要求1所述的一种生活污水再利用装置，其特征在于：所述的连杆装置还包括滑套 (7)、导杆(5)、连杆(8)、摇臂(9)、链条(6)和放水开关A(11)，该连杆装 置在左池壁上固定了一滑套(7)并套住导杆(5)以保持其能垂直运动，导杆(5)下端 从上依次连接了连杆(8)、摇臂(9)，上端则设置了链条(6)，该链条(6)一端连 接着放水开关A(11)。
3.如权利要求1所述的一种生活污水再利用装置，其特征在于：所述的导杆(5)中间设置 浮球(10)，该浮球(10)的球体材料为不锈钢。
说明书
一种生活污水再利用装置
技术领域
本实用新型涉及一种污水再利用设备，尤其是一种生活污水再利用装置。
背景技术
目前污水再利用设备领域缺乏了一种生活污水再利用装置，而且多数装置都 需要耗电来通过电控系统来控制污水的储存以及管理，既容易损坏，也带来了耗 电，不利于资源节约。
实用新型内容
本实用新型的目的在于针对现有技术的不足，提供一种效果好、不用耗电的 一种生活污水再利用装置。
为达到上述目的，本实用新型通过以下技术方案实现：
一种生活污水再利用装置，包括水斗、水池，该水斗下有水池，其特征在于：所 述水斗底部设置有水管将水斗里的水引向水池，所述水池的池底从左开始依次设 置有放水开关A、排水口、放水开光B，而左池壁上固定了一滑套并套住导杆以 保持其能垂直运动，导杆下端从上依次连接了浮球、连杆、摇臂，上端则设置了 链条，该链条一端连接着放水开关A，其特征在于：当生活活污水产生的时候， 能将污水到往水斗，并流向水池予以储存，当需要利用该污水时，通过打开放水 开关B放出污水，从而将污水循环利用。
本实用新型的有益效果是：能够将生活污水循环利用，减少用水资源的浪费， 而且不需要耗电，便能全自动地实现污水储存管理功能。
