申请日2015.01.08
公开(公告)日2015.06.10
IPC分类号C02F9/14
摘要
本实用新型提供了一种废热回收污水处理系统，包括污水二级生化处理系统和废热回收系统，所述废热回收系统包括热泵原水池、污水源热泵、出水池、污水供水管路和污水回水管路;与现有的污水处理系统相比，本实用新型还包括废热回收系统，其用于回收排放污水中蕴含的能量，继而为用户制取空调冷热水，节省能源，降低运行成本，且绿色环保;此外，所述废热回收污水处理系统采取了可靠的措施，以防止污水中病菌对外界的污染和余氯对金属管道及设备的腐蚀，确保了所述废热回收污水处理系统的安全可靠。
权利要求书
1.一种废热回收 污水处理系统，其特征在于：包括污水二级生化处理系统 和废热回收系统;其中，所述废热回收系统包括热泵原水池、污水源热泵、出 水池、污水供水管路和污水回水管路;所述热泵原水池与所述污水二级生化处 理系统相连接，并通过所述污水供水管路与所述污水源热泵相连接，所述污水 源热泵通过所述污水回水管路与所述出水池相连接。
2.如权利要求1所述的废热回收污水处理系统，其特征在于：所述污水二 级生化处理系统包括污泥池、污泥脱水设备、加药系统、曝气系统以及依次连 接的化粪池、格栅池、调节池、初沉池、厌氧生化池、接触氧化池、二沉池和 消毒池;其中，所述曝气系统与所述接触氧化池相连接，所述初沉池和所述二 沉池分别与所述污泥池相连接，所述污泥池与所述污泥脱水设备相连接，所述 污泥脱水设备与所述加药系统相连接，所述加药系统与所述消毒池相连接，所 述消毒池与所述热泵原水池相连接。
3.如权利要求1或2所述的废热回收污水处理系统，其特征在于：所述废 热回收系统安装在污水处理站中。
4.如权利要求3所述的废热回收污水处理系统，其特征在于：还包括设置 于所述消毒池和所述热泵原水池之间的过滤装置。
5.如权利要求4所述的废热回收污水处理系统，其特征在于：还包括设置 于所述过滤装置和所述热泵原水池之间的脱氯池。
6.如权利要求5所述的废热回收污水处理系统，其特征在于：还包括设置 于所述热泵原水池与所述脱氯池之间的分隔墙，所述分隔墙上设有连通口，所 述脱氯池与所述热泵原水池通过所述连通口连通。
7.如权利要求6所述的废热回收污水处理系统，其特征在于：还包括设置 于所述热泵原水池与所述出水池之间的水闸，所述出水池与所述热泵原水池通 过所述水闸连通。
8.如权利要求7所述的废热回收污水处理系统，其特征在于：还包括设置 于所述热泵原水池侧墙上的出水口，所述出水口与所述污水供水管路相连接。
9.如权利要求8所述的废热回收污水处理系统，其特征在于：还包括设置 于所述出水池侧墙上的进水口，所述进水口与所述污水回水管路相连接。
10.如权利要求9所述的废热回收污水处理系统，其特征在于：还包括设 置于所述污水供水管路和所述污水回水管路上的防腐阀门。
说明书
废热回收污水处理系统
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种废热回收污水处理系统。
背景技术
大中型医院等场所一般均设有污水二级生化处理系统，其出水经过过滤、 沉淀、生化、消毒、杀菌处理，水质达到污水处理厂二次出水标准后被排放至 市政管网。污水在处理后，全年水温在13～32℃之间，是一种蕴含丰富低位热 能的可再生热能资源。
然而，在常规的污水二级生化处理系统中，通常这些带有大量热量的污水 被直接排放至市政排水管道，造成了能量的大量损失，如何能充分利用排放污 水中蕴含的能量，对于节能减排、保护环境具有重大意义。另外，污水源热泵 系统可利用水质较差的污水作为热源进行冬季供热、夏季供冷和全年供应生活 热水，具有热量输出稳定、机组性能高等特点。如果采用污水源热泵技术可充 分回收排放污水中的能量，降低运行费用，因而具有良好的经济效益。
因而，为充分利用大中型医院等场所排放污水中蕴含的能量，迫切需要提 出一种能够回收污水废热的污水处理系统，以便能够充分利用排放污水中蕴含 的能量，降低大中型医院等场所的运行能耗，节约运行成本。
实用新型内容
本实用新型的目的在于提供一种既可对污水进行处理，又能够将处理后的 污水中蕴含的能量进行回收利用的污水处理系统，节省能源，降低运行成本， 绿色环保。
为了解决上述技术问题，本实用新型提供了一种废热回收污水处理系统， 其包括污水二级生化处理系统和废热回收系统;其中，所述废热回收系统包括 热泵原水池、污水源热泵、出水池、污水供水管路和污水回水管路;所述热泵 原水池与所述污水二级生化处理系统相连接，并通过所述污水供水管路与所述 污水源热泵相连接，所述污水源热泵通过所述污水回水管路与所述出水池相连 接。

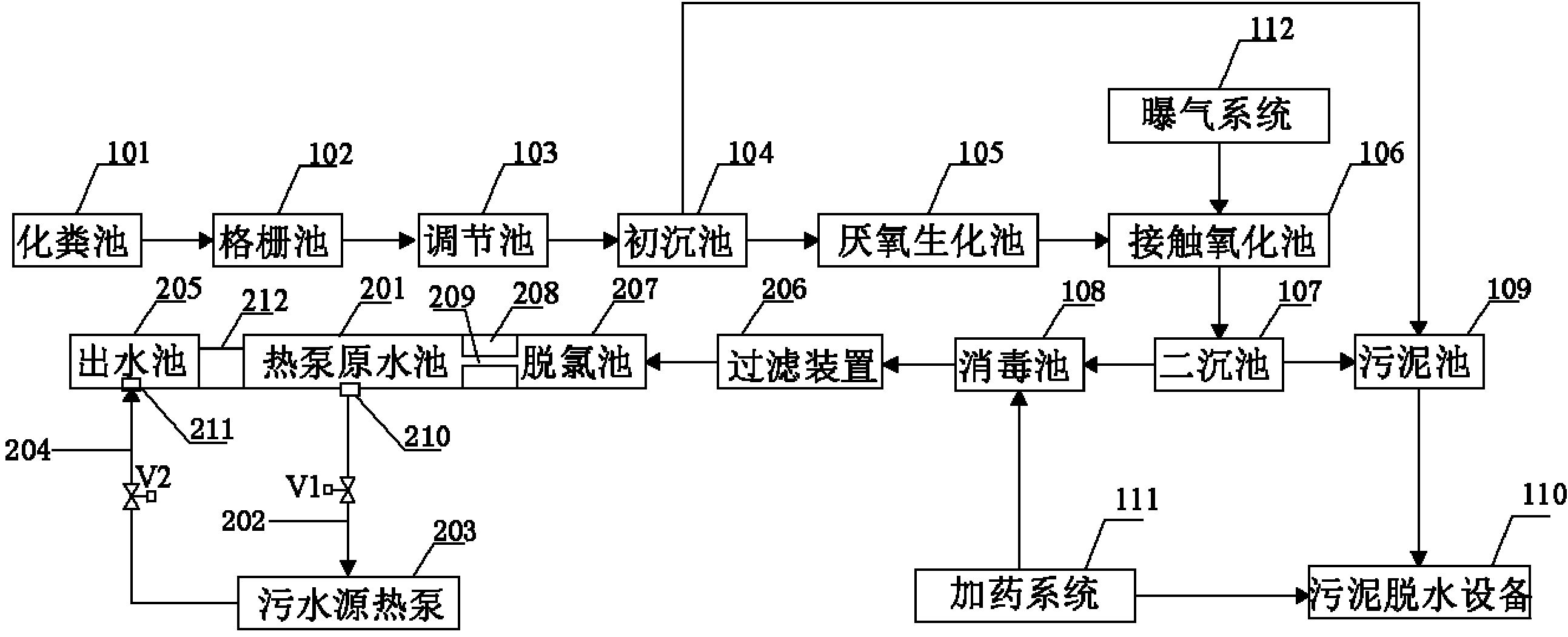

进一步的，所述污水二级生化处理系统包括污泥池、污泥脱水设备、加药 系统、曝气系统以及依次连接的化粪池、格栅池、调节池、初沉池、厌氧生化 池、接触氧化池、二沉池和消毒池;其中，所述曝气系统与所述接触氧化池相 连接，所述初沉池和所述二沉池分别与所述污泥池相连接，所述污泥池与所述 污泥脱水设备相连接，所述污泥脱水设备与所述加药系统相连接，所述加药系 统与所述消毒池相连接，所述消毒池与所述热泵原水池相连接。
进一步的，所述废热回收系统安装在污水处理站中。
进一步的，还包括设置于所述消毒池和所述热泵原水池之间的过滤装置。
进一步的，还包括设置于所述消毒池和所述过滤装置之间的脱氯池。
进一步的，还包括设置于所述热泵原水池与所述脱氯池之间的分隔墙，所 述分隔墙上设有连通口，所述脱氯池与所述热泵原水池通过所述连通口连通。
进一步的，还包括设置于所述热泵原水池与所述出水池之间的水闸，所述 出水池与所述热泵原水池通过所述水闸连通。
进一步的，还包括设置于所述热泵原水池侧墙上的出水口，所述出水口与 所述污水供水管路相连接。
进一步的，还包括设置于所述出水池侧墙上的进水口，所述进水口与所述 污水回水管路相连接。
进一步的，还包括设置于所述污水供水管路和所述污水回水管路上的防腐 阀门。
综上所述，本实用新型提供的一种废热回收污水处理系统，具有以下有益 效果：
首先，所述污水二级生化处理系统，可对大中型医院等场所排放的污水进 行过滤、沉淀、生化、二氧化氯消毒和杀菌处理，使水质达到污水处理厂二次 出水标准;进而，所述废热回收系统中的热泵原水池将经过二级生化处理的污 水进行贮存以供污水源热泵取用，所述污水源热泵抽取热泵原水池中的污水作 为冷热源，夏季可为用户制取空调冷水，冬季制取空调热水，过度季节为生活 热水提供热源，节省了大量能源，降低了运行成本，而且绿色环保;
其次，为了使可能携带病菌的废热回收系统处于可控区域内，所述废热回 收系统安装在污水处理站中;此外，在所述过滤装置和所述热泵原水池之间设 置了脱氯池，防止含余氯的污水腐蚀金属管道和设备。
